5.10 Slik utruster du tilførselsmoduler
5.10.1 Opplysninger om behandling av tilførselsmoduler
Tilførselsmoduler er presisjonsinstrumenter. Derfor skal du håndtere tilførselsmodulene med
omhu.
Unngå å kræsje tilførselsmoduler mot hindringer.
Ikke slipp tilførselsmoduler, slik at de faller ned.
Bruk kun egnet verktøy for vedlikehold.
5.10.2 Slik tar du X-tilførselsmoduler fra modulbordet
5

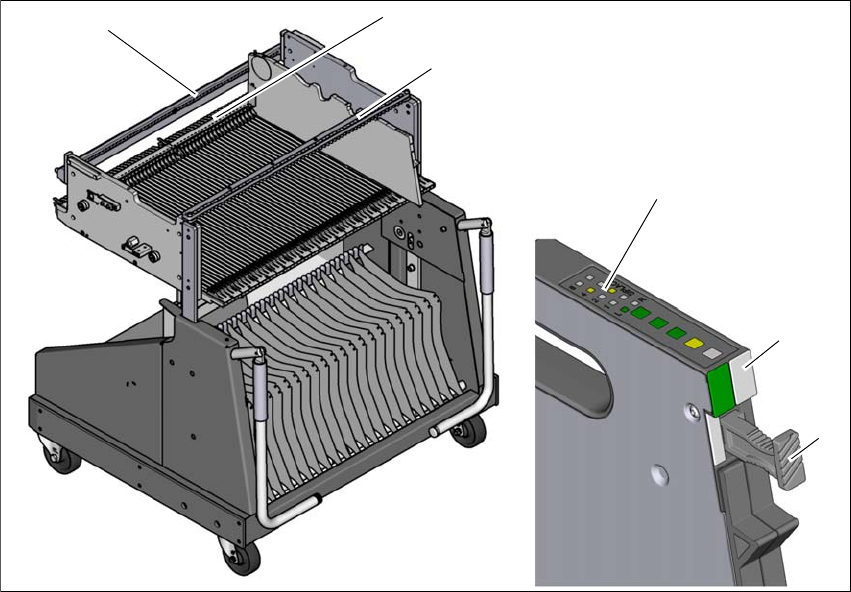

Bilde 5.10 - 1 Slik tar du X-tilførselsmoduler fra modulbordet
(1) Uttaks-håndtak
(2) Statusdisplay
(3) LED-display
(4) List for å kontrollere høydene på transportørene
(5) Klinke for å låse tilførselsmodulene
(6) Sentreringslist
(2)
(1)
(4)
(5)
(6)
(3)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgaver på bestykningsautomaten
Fra programvareversjon SR.713.1 Utgave 12/2020 5.10 Slik utruster du tilførselsmoduler
265
Når maskinen er driftsklar, vil statusdisplayet (Pos. 2 på bilde 5.10 - 1
, side 264) lyse opp grønt,
hvis tilførselsmodulen er inkludert i den gjeldende utrustningen. Hvis tilførselsmodulen ikke er in-
kludert i den gjeldende utrustningen, forblir statusdisplayet mørkt.
Tilførselsmodulen er låst til modulbordet (gjennom en klinke) og kan ikke trekkes ut. Hvis du øn-
sker å ta tilførselsmoduler fra modulbordet, skal du bruke følgende fremgangsmåte:
Trykk på uttaks-håndtaket (Pos. 1 på bilde 5.10 - 1, side 264). Uttaks-håndtaket slipper ut, og
statusdisplayet slokner.
Vent ca. 1 sekund, til låsen (Pos. 4 på bilde 5.10 - 1, side 264) frigir tilførselsmodulen.
Trekk tilførselsmodulen fra modulbordet (bruk uttaks-håndtaket). Hvis du venter lenger enn
ca. 5 s, blir tilførselsmodulen låst igjen. Statusdisplayet lyser opp rødt.
Lås uttaks-håndtaket igjen. Hvis tilførselsmodulen er inkludert i den gjeldende utrustningen,
lyser statusdisplayet opp grønt, og spornummeret samt skrittlengden signaliseres igjen gjen-
nom LED-displayet.
