5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3

5.5 Kontrollpanelet Fra programvareversjon SR.713.1 Utgave 12/2020

242

Knappene varierer alt etter konfigurasjon og betjeningsnivået som er innstilt. Noen display er kun

tilgjengelige på høyere betjeningsnivåer.

I følgende tabell finner du en kort beskrivelse av knappene og hovedfunksjonene.

Symbol Display Beskrivelse

Produksjon

(grunnleggende

display)

Display av maskinstatuser for oppgavene som utføres oftest under

produksjonsprosessen.

Display av driftstilstander, jfr. avsnitt 5.5.2

, side 241.

Display av posisjoner, navn på utrustning, navn på parti, endringer

i konfigurasjonen, og ekstra opsjoner.

Tilførselsmodul,

moduler, og pi-

petter

Utrustning kan kalles opp individuelt for hver av de 4 posisjonene.

Kontroll og oppsett av tilførselsmoduler, moduler, og pipetter.

Oppsett av husformer og modul-lommeformer.

Display av nivåkontrollen.

Nivådisplay Operatøren ser til enhver tid under plasseringsprosessen, når de

enkelte transportbåndene blir tomme og må fylles opp igjen.

Kretskort Display av kretskortene og listen over plasseringsposisjoner.

Kontroll og oppsett av kretskort og moduler.

Oppsett av merker.

Meldinger Display av meldinger i forbindelse med aktuelle og tidligere hen-

delser. Meldinger skjelnes etter type. Du kan kalle opp en tabell for

sporfeil, transportfeil, maskinfeil, generelle feil og sammenkoblede

feilmeldinger (jfr. avsnitt 5.6

, side 248).

Statistikk Display av en statistikk over ytelser, kvalitet, og kastet materiale.

Display av ytelsene av maskiner og kretskort.

Starting av OIS (Operator Information System); detaljert informa-

sjon finner du i dokumentasjonen om OIS.

Live-bilde under

plasseringspro-

sessen

Display av de enkelte live-bildene fra kamera.

Først fra betjeningsnivået "Utvidet produksjon" :

Display og lagring av visjon-dumpene.

Vedlikeholdssta-

tus

Omfatter informasjon om bestykningsautomatens vedlikeholdssta-

tus.

Ytterligere informasjon finner du i vedlikeholdsveiledningen.

Innstillinger Omfatter alle innstillinger og opsjoner.

Innstillinger for betjeningsnivåer, språk på kontrollpanelet.

For display og endringer av maskininnstillinger, brukerinnstilinger,

maskinopsjoner og programvareopsjoner, jfr. avsnitt 5.5.5

, side

246

Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgaver på bestykningsautomaten

Fra programvareversjon SR.713.1 Utgave 12/2020 5.5 Kontrollpanelet

243

5.5.4 Håndtering av stasjonsprogramvaren innenfor displayene

De fleste displayene som kalles opp ved hjelp av oppgavelinjen (jfr. avsnitt 5.5.3, side 241), har

en ekstra vertikal oppgavelinje for sub-display og funksjoner på kontrollpanelets høyre side.

Eksempel: Display "Tilførselsmodul, moduler, og pipetter"

 Klikke på "Tilførselsmodul, moduler, og pipetter" i oppgavelinjen .

Det åpner seg følgende display:

Kontroll av senso-

rer og funksjoner

Omfatter informasjon og funksjoner for test og diagnose.

Justering av oppførselen av bestykningsautomatens startknapp.

Først tilgjengelig fra betjeningsnivået "Utvidet produksjon":

Samlet referanseløp, tester funksjoner av C&P20-hodet.

Enkeltfunksjoner og langtidsløp. Hver portal styres til individuelt.

Service Service-verktøy.

Først tilgjengelig fra betjeningsnivået "Service (kunde)".

Oppsett og kalibrering av SIPLACE-bestykningsautomaten, ned-

lasting av integrerte programvareversjoner, kalibrering og konfigu-

rering av hele maskinen.

Symbol Display Beskrivelse

VARSEL

Du finner en detaljert beskrivelse av de enkelte funksjonene i online-hjelpen.

5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3

5.5 Kontrollpanelet Fra programvareversjon SR.713.1 Utgave 12/2020

244

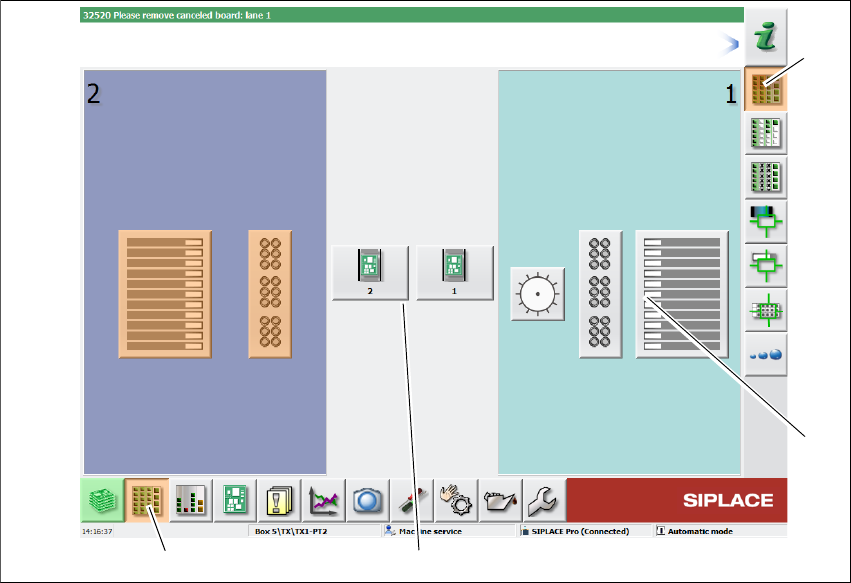

Bilde 5.5 - 3 Kontrollpanel på displayet "Tilførselsmodul, moduler, og pipetter" (med SIPLACE SX2 som eksempel)

Tegnforklaringer

(1) Oppgavelinje (knapp "Tilførselsmodul, moduler, og pipetter")

(2) Vertikal oppgavelinje i displayet "Tilførselsmodul, moduler, og pipetter"

(3) Bearbeidingsområde med 2 portaler

(4) Knapp for pipettveksel på portal 2

 Klikk, for eksempel, på WPC til portal 1 (knapp 4) for å sjekke konfigurasjonen.

(1)

(2)

(3)

(4)
