4.3.10 Slik fjerner du transportsikringene
Transportsikringene er skrudd fast på lineærføringene. Hver portal er sikret gjennom to transport-
sikringer på X-aksen og på Y-aksen.
Fjern alle transportsikringer fra portalaksene.
Når SIPLACE-bestykningsautomaten skal transporteres, må transportsikringene monteres
for at transporten skal kunne gjøres uten problemer.
4.3.11 Slik fjerner du korrosjonsbeskyttelsesmiddel fra føringsskinnene
Før utlevering blir bestykningsautomatene behandlet med et korrosjonsbeskyttelsesmiddel.
4
4
OBS!
Fare for reduksjon av levetiden av lagre og føringsskinner!
Hvis korrosjonsbeskyttelsesmiddelet blander seg med aksenes lagerfett, kan dette med-
føre en betydelig reduksjon av levetiden av lagre og føringsskinner.
Fjern korrosjonsbeskyttelseslaget fra alle akser og lagre, når du beveger maskinak-
sene for første gang under idriftsettelsen.
Ettersmør alle akser og lagre med fettet som omtales i instruksjonsboka.
OBS!
Fare for destruksjon av lagerfett!
Alkohol ødelegger fettet i føringsvognene.
Vennligst sørg for at alkohol ikke kan komme inn i føringsvognene når føringsskinner
og skalaer blir rengjort.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 4 Oppsett og idriftsettelse
Fra programvareversjon SR.713.1 Utgave 12/2020 4.4 Slik tilpasser du en modulvogn til transporthøyden på kretskort
219
4.4 Slik tilpasser du en modulvogn til transporthøyden på
kretskort
Modulvogner kan justeres til følgende transporthøyder for kretskort, ved å gjøre bare noen få
håndgrep:
900 mm
4
930 mm (standardhøyde) 4
950 mm (SMEMA-høyde) 4
4

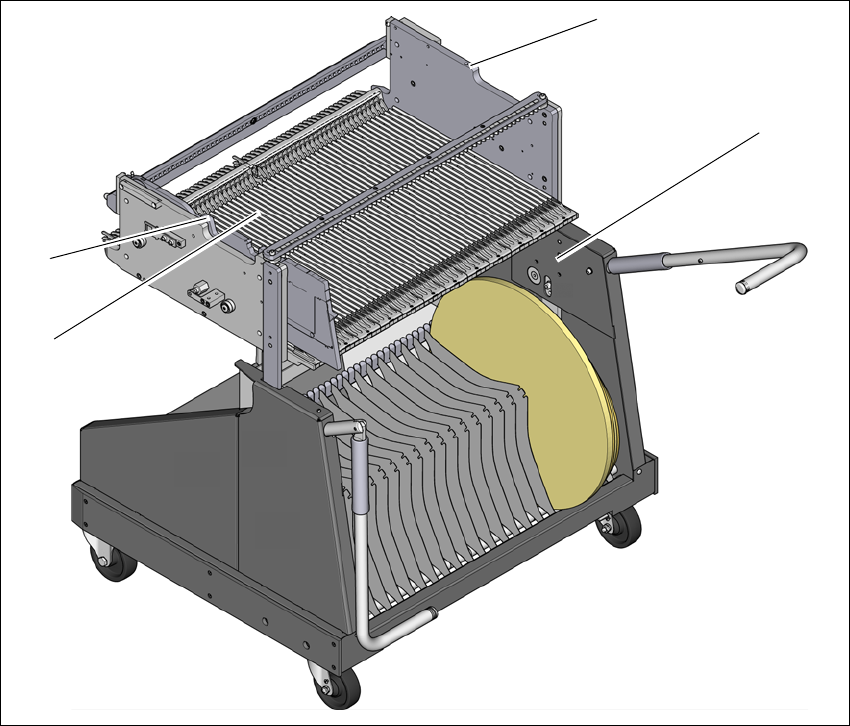

Bilde 4.4 - 1 Modulvogn 60
(1) Borehull for følgende transporthøyder på kretskort: 900, 930 og 950 mm.
(2) Modulbord
(3) M8-borehull for å kunne feste monteringshjelpemidler
(1)
(2)
(3)
(3)
4 Oppsett og idriftsettelse Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
4.4 Slik tilpasser du en modulvogn til transporthøyden på kretskort Fra programvareversjon SR.713.1 Utgave 12/2020
220
4.4.1 Advarsler
4
4.4.2 Verktøy og hjelpemidler
For høydejusteringer på modulvognen trenger du følgende verktøy og hjelpemidler:
– Monteringshjelpemidler (artikkelnummer 03015976-xx)
– Løfteanordning for å løfte bordet til modulvognen, bærekraft må være minst 80 kg
4.4.3 Slik endrer du høyden på modulvogner
4
Fest monteringshjelpemidlene med de to unbrakoskruene M8 x 50 på modulbordet. Det er to
forskjellige borehull til disposisjon for modulbord 60 og modulbord 30.
Heng kroken på løfteanordningen inn i løkken.
Løsne festeskruene, og løft modulbordet til ønsket posisjon er nådd.
Montér festeskruene og dra dem til.
ADVARSEL
Regulering av høyden på modulvognene av sertifiserte personer!
Kun teknikere fra firmaet ASM eller sertifiserte personer skal ha lov til å regulere høyden
på modulvognene.
Vennligst overhode under dette arbeidet alle gjeldende forskrifter for å unngå ulykker.
Hvis du ønsker å regulere høyden på modulbordet, ta alle tilførselsmoduler bort fra
modulbordet.
ADVARSEL
Fare for materielle skader!
Når du løfter eller senker modulbordet, kan dette medfører deformasjoner.
Ta alle tilførselsmoduler bort fra modulbordet.
For å justere høyden, montér monteringshjelpemidlene på modulbordet.
