3 Tekniske data og moduler Instru ksjonsbok SIPLACE SX1/SX2 utgav e V2 og utgave V3 3.7 Plasseringshode Fra programvareversjon SR.713.1 Utgave 12/202 0 120 3.7.2 SIPLACE SpeedSt ar C&P20 P på SIPLACE SX1/SX 2 V2 3 På…

100%1 / 362
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.7 Plasseringshode
119
3.7.1.2 Tekniske data for SIPLACE SpeedStar (C&P20 P2)

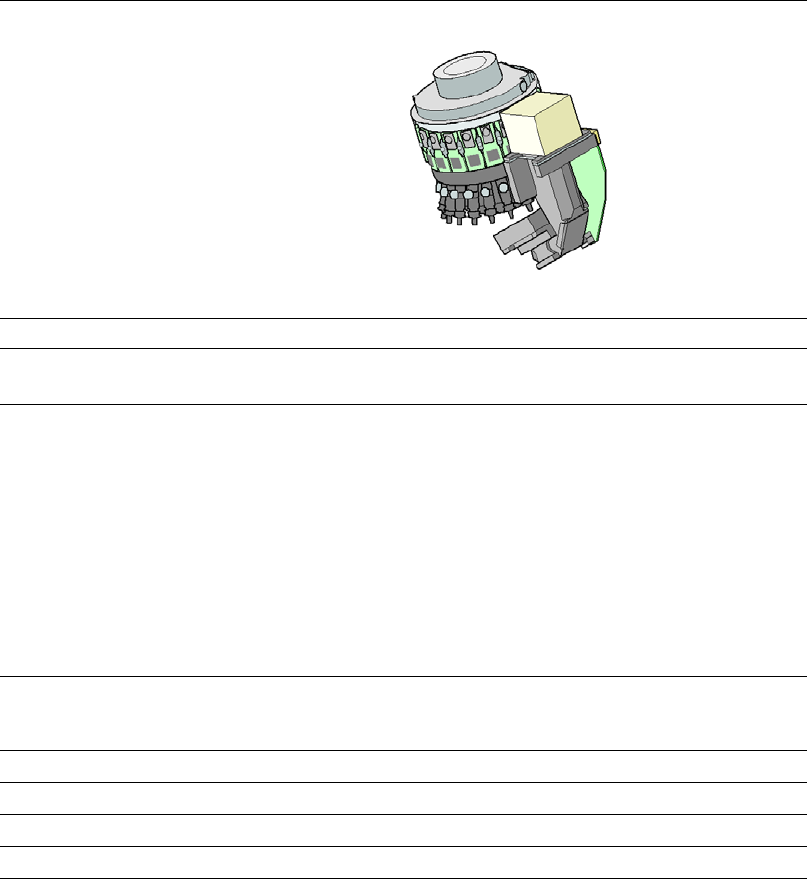

SIPLACE SpeedStar (C&P20 P2)
med modulkameratype 48
Modulspektrum
*a
*)a Vennligst legg merke til at modulspektret som kan bestykkes, også påvirkes av Pad-geometriene,
kundespesifikke standarder, innpakningstoleranser for moduler og modultoleranser.
0,12 mm x 0,12 mm (0201 metrisk) til 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
Modulspesifikasjoner
maks. høyde
min. benraster
min. benbredde
min. ballraster
min. balldiameter
min. mål
maks. mål
maks. vekt
4 mm
70 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
8,2 mm x 8,2 mm
1 g
Nedsettelseskraft
1,3 N ± 0,5 N (standardverdi)
0,5 N - 4,5 N
Touchless Placement (berøringsfri plassering)
Pipett-typer
40xx/60xx
X/Y-nøyaktighet
*b
*)b Nøyaktighetsverdiene tilsvarer betingelsene i SIPLACE sitt leverings- og ytelsesomfang.
± 34 µm / 3σ
Vinkelnøyaktighet
± 0,5° / 3σ
Belysningsflater
5
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.7 Plasseringshode Fra programvareversjon SR.713.1 Utgave 12/2020
120
3.7.2 SIPLACE SpeedStar C&P20 P på SIPLACE SX1/SX2 V2
3
På SIPLACE SX1/SX2 V2 står SIPLACE SpeedStar C&P20 P for maksimal bestykningskapasitet
til disposisjon.
3
OBS!
Plasseringshoder skal kun flyttes ved å bruke håndtaket som er med i leveransen.
Plasseringshoder skal kun flyttes manuelt, ved å bruke håndtaket som er levert for dette
formålet.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.7 Plasseringshode
121
3.7.2.1 Oversikt
3

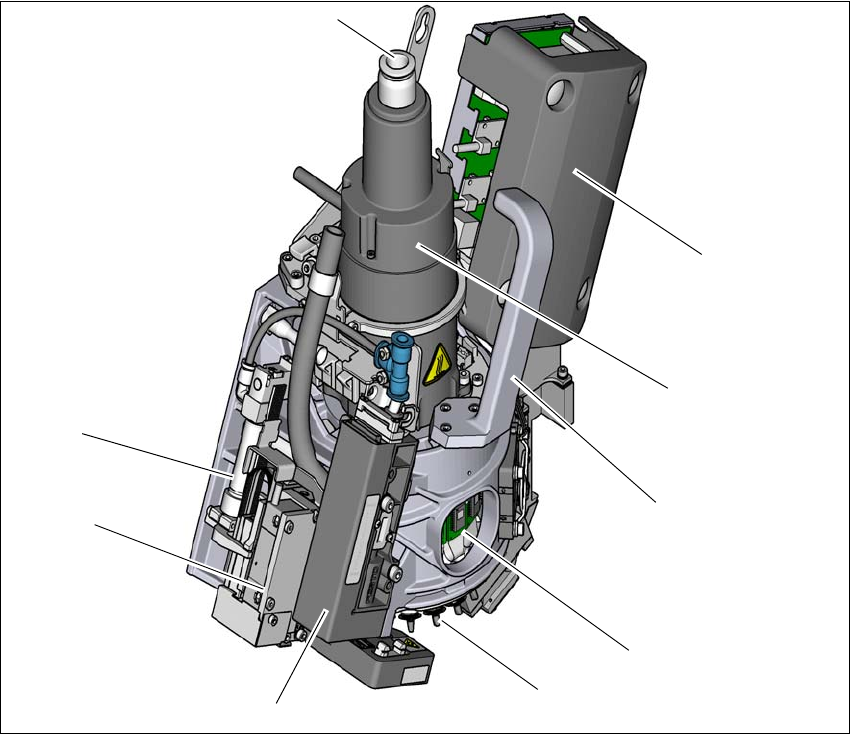

Bilde 3.7 - 2 SIPLACE C&P20 P - Oversikt
(1) Trykklufttilkobling for 20 venturidyser som tilhører hente-/plasserings- og holdekretsen
(2) Platine "vakuumsensor holdekrets"
(3) Stjernemotor
(4) Håndtak
(5) DP-drift, 20 drifter
(6) Stjerne med 20 pipetter
(7) Trykkreguleringsventil
(8) Z-motor (lineær motor)
(9) Retursylinder
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
