Instruksjonsbok SIPLACE SX1/SX2 u tgave V2 og utgave V3 2 Driftss ikkerhet Fra programvareversjon SR.713.1 Utgave 12/2020 2.5 Sikkerhetsinst ruksjoner for drift av bestykningsautomater SX1/SX2 67 2.5 Sikkerhet sinstruksj…

2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3

2.4 Sikkerhetsinstruksjoner for transport av bestykningsautomaten Fra programvareversjon SR.713.1 Utgave 12/2020

2.4 Sikkerhetsinstruksjoner for transport av bestyk-

ningsautomaten

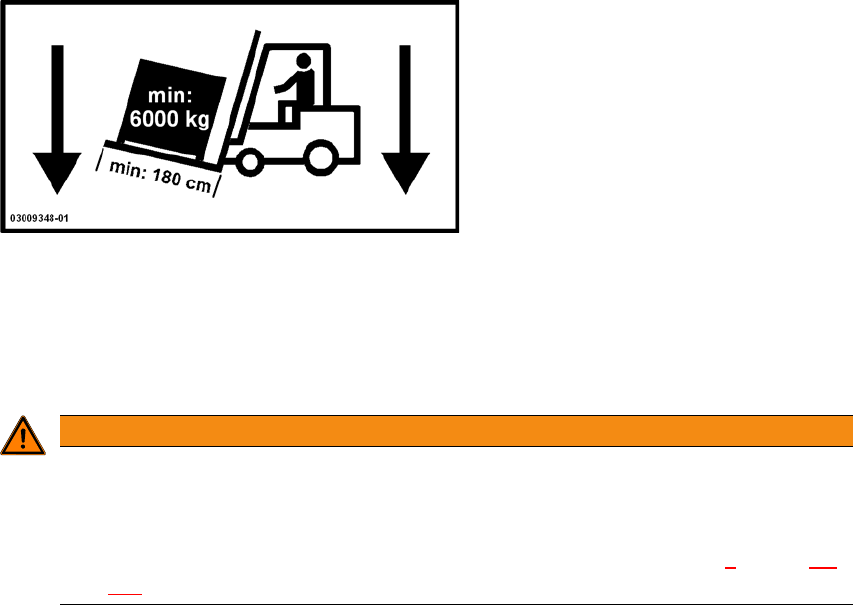

For å transporterer bestykingsautomaten, bruk en gaffeltruck med følgende spesifikasjon:

Gaffellengde minst 1 800 mm

Bærekraft minst 6 000 kg

Gaffelens lysåpning minst 350 mm

ADVARSEL

Fare for velting!

Hvis påkrevde spesifikasjoner for gaffeltrucken ikke overholdes, kan den velte.

 Bruk kun den spesifiserte gaffeltrucken for å transportere automaten.

Riktig og sakkyndig transport av bestykningsautomaten beskrives i kapittel 4

, avsnitt 4.1,

side 181

Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 2 Driftssikkerhet

Fra programvareversjon SR.713.1 Utgave 12/2020 2.5 Sikkerhetsinstruksjoner for drift av bestykningsautomater SX1/SX2

2.5 Sikkerhetsinstruksjoner for drift av bestykningsauto-

mater SX1/SX2

2.5.1 Sikkerhetsinstruksjoner for lukking av beskyttelseshetter

For å utelukke enhver risiko for personskader når beskyttelseshettene på bestykningsautomater

lukkes, skal eieren instruere personalet, slik at de betjener beskyttelseshettene i henhold til føl-

gende veiledning.

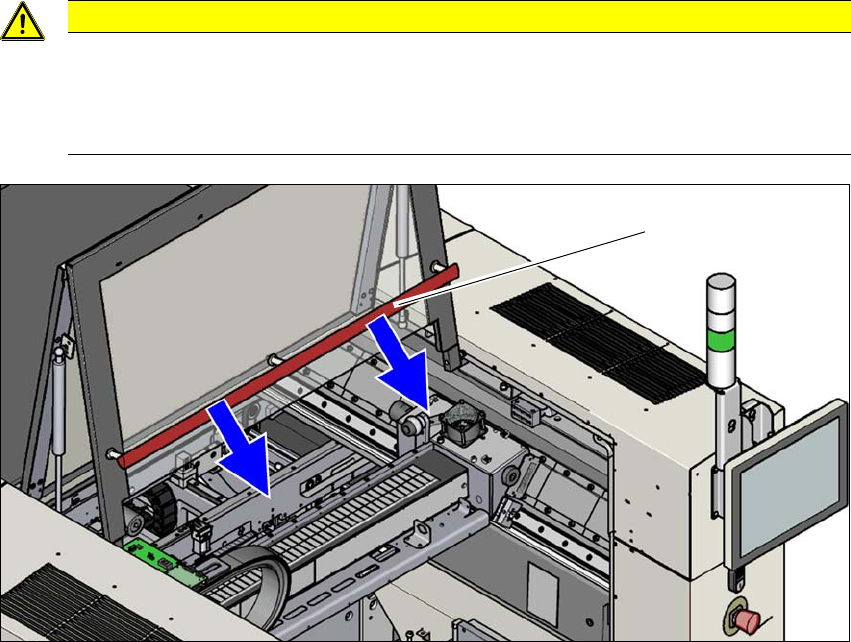

Bilde 2.5 - 1 Sikkerhetsinstruksjoner for lukking av beskyttelseshetter

(1) Håndtak

 Når du skal åpne eller lukke beskyttelseshettene, bruk for all del håndtakene.

 Når du lukker, ikke grip inn i sprekken mellom beskyttelseshette og maskinpanelet.

 Når du skal lukke beskyttelseshettene, sørg for at dens svingeområde er fritt og at det ikke er

mulig å skade andre personer.

OBS!

Det er fare for kvestelser på hendene!

Hvis beskyttelseshettene ikke lukkes på sakkyndig måte, er det fare for kvestelser på

hendene.

 Lukk beskyttelseshettene på sakkyndig måte.

(1)

2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3

2.5 Sikkerhetsinstruksjoner for drift av bestykningsautomater SX1/SX2 Fra programvareversjon SR.713.1 Utgave 12/2020

2.5.2 Sikkerhetsinstruksjoner for manuell installasjon av kretskort

i 2

 Skyv mønsterkortet ca. 5 cm inn i forsyningsbåndet; dette i henhold til advarselen.

 Begynn å flytte mønsterkortet inn, ved å bruke funksjonen Flytt inn kretskort på SR GUI.

2.5.3 Sikkerhetsinstruksjoner for behandling av kondensatorer

Behandling av kondensatorer som er basert på metallpulver (for eksempel, tantal) er forbundet

med noen risikoer. Risikoen innebærer at

– det plutselig oppstår en eksotermisk reaksjon (for eksempel, varmeutvikling) når disse modu-

lene blir ødelagt Denne varmeutviklingen kan forårsake skader; dette er avhengig av kapasi-

tetsverdiene og kan hende under de mest ugunstige omgivelsesbetingelsene.

– denne effekten kan oppstå generelt når slike moduler blir kuttet opp.

For å avklare hvorvidt modulene som dere bruker og har installert, er påvirket av dette, vennligst

ta kontakt med deres leverandører.

Ovennevnte risiko kan i sjeldne tilfeller også oppstå i kutteren på SIPLACE-maskiner og føre til

ulmebrann i belteavfallet.

Ugunstige betingelser omfatter blant annet følgende:

(1) Modulene forblir i beltet når innstilt syklus kontrolleres (tilførselsmodulen kan ved denne kon-

trollen flyttes videre uten at operatøren tar ut modulene).

(2) Modulene forblir i beltet (for eksempel, når dekkfolien revner).

(3) Modulene forblir i beltet hvis moduler eller belter ikke tilsvarer spesifikasjonen og dermed for-

årsaker en høy andel hentefeil.

Vennligst overhold følgende instruksjoner for å minimalisere risikoen ved bestykning av konden-

satorer som er basert på metallpulver.

ADVARSEL

Det er fare for skader på hendene!

Når mønsterkortet er satt inn i forsyningsbåndet, er det mulig at hendene blir tatt og såret

av portalen som setter i gang; dette på grunn av uhindret inngrep i portalens posisjone-

ringsområde.

 Ikke sett kretskort manuelt inn i maskiner eller bestykningssystemer som er frigitt for

produksjon.

 Sett mønsterkortet inn manuelt kun under bestykningsautomatens installasjonsfase

(kalibrering av bestykningsautomaten, testplasseringer, etc.).

 Kun kvalifisert personale har lov til å sette inn mønsterkortet manuelt.

 Eieren står ansvarlig for at forsynings- og utleveringsbånd er tildekket slik at det er

umulig å gripe inn med en hånd eller en arm. Også moduler som er oppstrøm eller

nedstrøm (serigrafiapparater, transportbånd, inspeksjonssystemer, ovner, etc.) må

tilfredsstille disse kravene.
