4 Oppsett og idriftsettelse Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
4.3 Slik stiller du bestykningsautomaten opp Fra programvareversjon SR.713.1 Utgave 12/2020
210
4.3.7 Avstandsmål mellom maskinføttene og de faste transportkantene for krets-
kort
4.3.7.1 Avstandsmål for maskinføttene i enkelttransportsystemet for kretskort
4
Bilde 4.3 - 5 Avstandsmål for maskinføttene i enkelttransportsystemet for kretskort
Fast transportsidevegg på
maksimal posisjon til høyre
a
.
Fast transportsidevegg
på maksimal
posisjon til venstre
a
.
a) Målet er avhengig av posisjonen som den faste veg-
gen har. Alle mål oppgis i mm.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 4 Oppsett og idriftsettelse
Fra programvareversjon SR.713.1 Utgave 12/2020 4.3 Slik stiller du bestykningsautomaten opp
211
4.3.7.2 Avstandsmål for maskinføttene i dobbelttransportsystemet for kretskort
4
Bilde 4.3 - 6 Avstandsmål for maskinføttene i dobbelttransportsystemet for kretskort, i millimeter
Fast transportsidevegg
på maksimal
posisjon til venstre
a
.
Fast transportsidevegg på maksi-
mal posisjon til høyre
a
.
a) Målet er avhengig av posisjonen som den faste veg-
gen har. Alle mål oppgis i mm.
4 Oppsett og idriftsettelse Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
4.3 Slik stiller du bestykningsautomaten opp Fra programvareversjon SR.713.1 Utgave 12/2020
212
4.3.7.3 Avstandsmål for maskinføttene på bestykningsautomaten og WPC5/WPC6
4

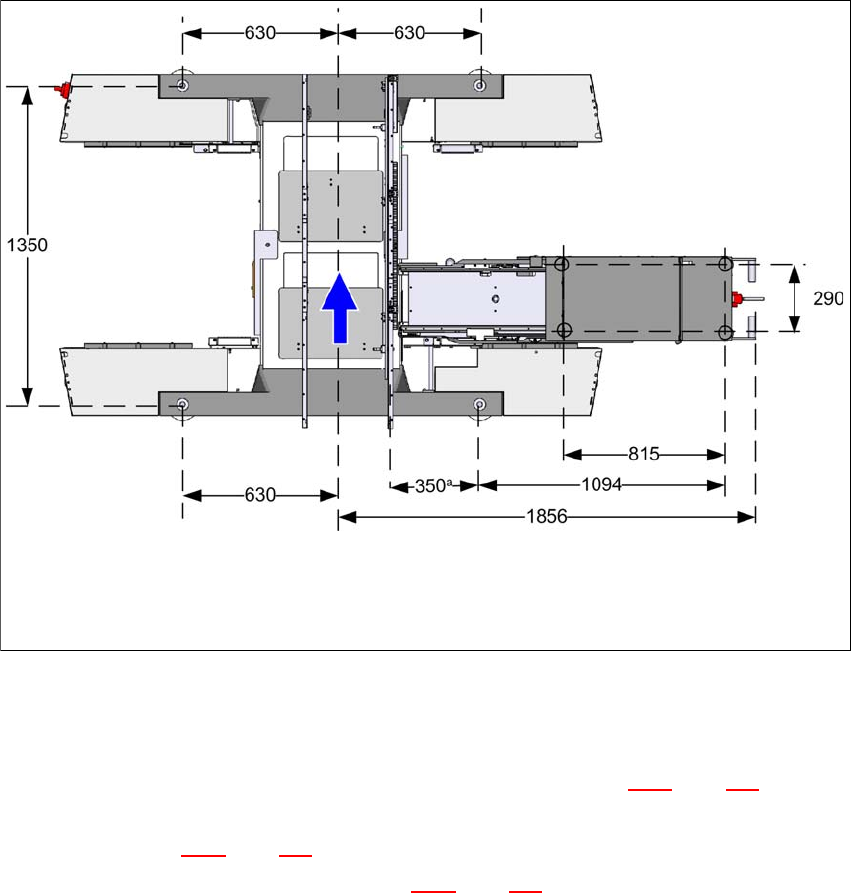

Bilde 4.3 - 7 Avstandsmål for maskinføttene på bestykningsautomaten og WPC5/WPC6, i millimeter
4.3.8 Slik integrerer du bestykningsautomaten i linjen
Vennligst overhold alle generelle advarsler som beskrives i avsnitt 4.3.1, side 201.
Vennligst overhold alle advarsler som gjelder transport av bestykningsautomaten, som be-
skrives i avsnitt 4.3.2
, side 202.
Verktøy og hjelpemidler finner du i avsnitt 4.3.5, side 205.
4.3.8.1 Slik justerer du bestykningsautomaten i linjen
Løft bestykningsautomaten ved hjelp av gaffeltrucken, frem til maskinføttene er avlastet.
Finn ut av transporthøyden på kretskort for bestykningsautomatene langs linjen, og still inn
den omtrentlige høyden ved hjelp av sekskantskruen for høydejustering.
Evt. montér maskinføttene for gjeldende transporthøyde på kretskort (jfr. 4.3.6 på side 206).
Posisjonér bestykningsautomaten ved hjelp av gaffeltrucken i den ledige posisjonen langs lin-
jen.
a) Målet er avhengig av posisjonen som den faste veg-
gen har. Alle mål oppgis i mm.
