2 Driftssikkerhet Instr uksjonsbok SIPLACE SX1/SX2 utgave V2 og u tgave V3 2.6 Sikkerhetsinnretninger Fra programvareversjo n SR.713.1 Utgave 12/2020 82 2.6.3.3 Funksjonsbeskrivelse Hovedbryter i posisjon AV (jfr. Pos. 1…
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 2 Driftssikkerhet
Fra programvareversjon SR.713.1 Utgave 12/2020 2.6 Sikkerhetsinnretninger
81
2.6.3.2 Posisjon av vernebrytere på bestykningsautomaten
2

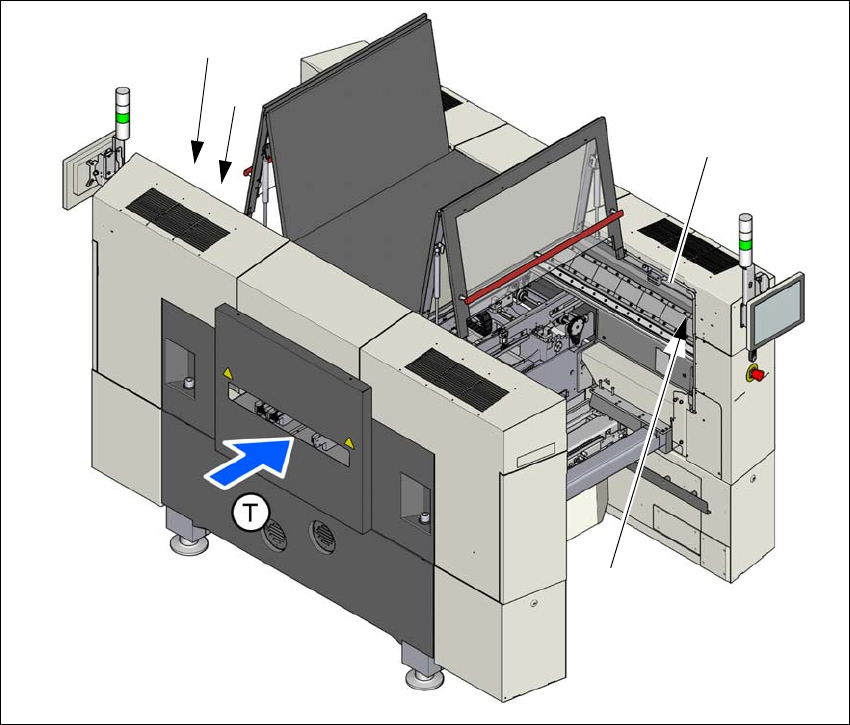

Bilde 2.6 - 6 Posisjon av vernebrytere på bestykningsautomaten
(1) Bryter for beskyttelseshetter, posisjon 1
(2) Bryter for beskyttelseshetter, posisjon 2
(3) Vernebryter for gjenkjenning av buffere
(T) Transportretning for kretskort
(2)
(1)
(3)
(3)
2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.6 Sikkerhetsinnretninger Fra programvareversjon SR.713.1 Utgave 12/2020
82
2.6.3.3 Funksjonsbeskrivelse
Hovedbryter i posisjon AV (jfr. Pos. 1 på bilde
2.6 - 4, side 79) 2
Hovedbryteren kobler de tre fasene L1, L2 og L3 fra strømnettet.
2
2
Hovedbryter i posisjon PÅ 2
Etter at hovedbryteren er slått på, kobles strømforsyningsenheten til nettspenningen, og det sty-
res mot alle AC/DC-omformere.
Kontrolldatamaskinen starter, og alle forsyningsspenninger stilles internt til disposisjon. Mellom-
kretsspenningene for portalaksene (300 V-) og stjerneaksene (160 V-), samt forsyningsspennin-
gen for transportmotorene styres i tillegg gjennom startknappen; dette for å garantere sikkerhet.
FARE
Fare for livet på grunn av elektriske spenninger!
Usakkyndig håndtering av bestykningsautomaten kan medføre død eller alvorlige person-
skader, samt betydelige materielle skader.
Til tross for at hovedbryteren er slått av, fører følgende komponenter fremdeles livsfarlige
spenninger:
– Kabelkoblingsklemmene L1, L2 og L3 i hovedbryter S1
– Hovedinngangsklemme X94
– Koblingsklemme X98
– Fargen for alle enkeltledere som fører strøm selv om hovedbryteren er slått av, er
oransje.
Derfor skal gjeldende DIN-forskrifter og forskrifter for å unngå ulykker (særlig EN
60204, del 1, eller IEC 60204, del 1) hhv. forskriftene i landet ditt overholdes.
Kun personale som er tilstrekkelig kvalifisert og skolert, må åpne beskyttelsesdørene
for strømforsyningssystemet.
FARE
På grunn av bruk av energimagasiner i
strømforsyningsenheten finnes det, selv om ho-
vedbryteren er slått av og maskinen er koblet fra nettet, fremdeles farlige spenninger i
deler av strømforsyningsenheten for ca. 5 minutter.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 2 Driftssikkerhet
Fra programvareversjon SR.713.1 Utgave 12/2020 2.6 Sikkerhetsinnretninger
83
Startknapp (Pos. 2 på bilde 2.6 - 4, side 79 og Pos. 2 på bilde 2.6 - 5, side 80) 2
Etter at hovedbryteren er slått på og styringsprogrammet er startet opp, vil du bli bedt om å trykke
på startknappen for å starte bestykningsautomaten for bestykningsjobber. Den samme fore-
spørselen får du etter at du har åpnet beskyttelseshettene eller trykket på NØDSTOPP-knappen
og vil sette bestykningsautomaten i gang igjen.
Trykk startknappen i minst 200 ms og maksimalt 1500 ms, og slipp den etterpå. Når knappen
slippes, blir bestykningsautomaten slått på, og beskyttelseshettene holdes mekanisk lukket.
Stoppknapp (svart) (Pos. 3 på bilde 2.6 - 4, side 79 og Pos. 3 på bilde 2.6 - 5, side 80) 2
Ved å bruke disse knappene stopper du bestykningsautomaten.
Modulteller 2
Antall plasserte moduler (modulteller) kan leses ved å bruke stasjonsprogramvaren. Informasjon
og opplysninger finner du gjennom online-hjelpen.
NØDSTOPP-knapp med uavvendelig låsing (Pos. 4 på bilde 2.6 - 4, side 79 og Pos. 1 på bilde
2.6 - 5, side 80) 2
NØDSTOPP-knappen er en knapp med rødt hode som forblir låst i denne posisjonen etter at den
ble aktivert. Ved aktivering av NØDSTOPP-knappen åpner brytekontakten for NØDSTOPP-kret-
sen - sikkerhets-frakoblingen (CSB) utløses. Mellomkretsspenningen (300 V-) for portalaksene og
mellomkretsspenningen (160 V-) for stjerneaksene slås av. Servoforsterkerne for DP- og Z-ak-
sene forsynes fortsatt med 42 V-. Signalkontakten på NØDSTOPP-knappen åpner, og på skjer-
men blir meldingen "NØDSTOPP aktivert" levert. Følgende moduler blir deaktivert:
– Transportsystemet for kretskort
– Klemming for kretskort
– Breddejustering
– Stopper for kretskort
– Trykkluftforsyning for beltekutteren
2
VARSEL
Bestykningen avbrytes og kan fortsette eller avbrytes fullstendig etter at bestykningsau-
tomaten er driftsklar igjen.
