5.9.3 Slik kontrollerer du støtter for kretskort
Kontrollér posisjonene av de magnetiske støttene for kretskort på løftebordet:
– Vennligst sørg for at støttene for kretskort ikke kolliderer med moduler på mønster-
kortenes underside.
– Vennligst sørg i tillegg for at støttene for kretskort ikke kolliderer med sideveggene av
transportsystemet for kretskort.
– For å posisjonere støtter for kretskort på en sikker måte og automatisk, anbefaler vi å
bruke opsjonen "Smart Pin Support". Jfr. avsnitt 6.15
, side 330.
5.9.4 Festeanordning for en ekstra belterull
5

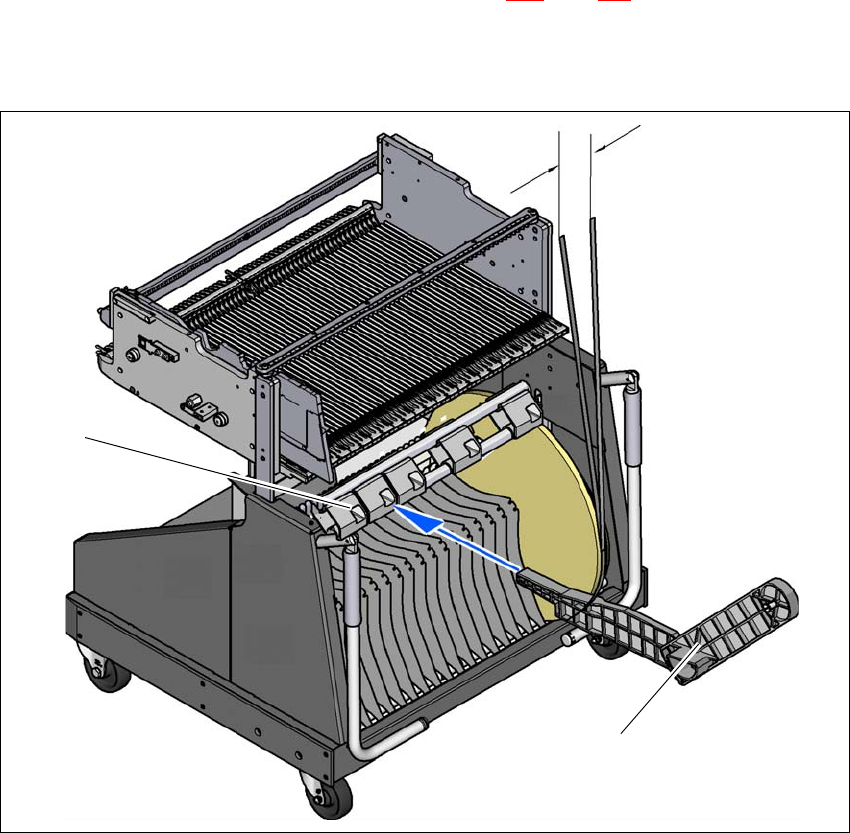

Bilde 5.9 - 2 Festeanordning for en ekstra belterull
(1) Festeanordning for en ekstra belterull, artikkelnummer 00141217-xx
(2) Opptakssystem for festeanordningen
5
maks. 60 mm
(1)
(2)
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.9 Gjennomfør en inspeksjonsrunde Fra programvareversjon SR.713.1 Utgave 12/2020
262
Tilførselsmoduler i X-serie kan bearbeide belter uten problemer, hvis sideforskyvningen mellom
tilførselsmodul og belterullen ikke overstiger 60 mm. Skulle det være umulig å overholde maksi-
malt tillatt sideforskyvning på grunn av en spesifisert innstilling, anbefaler vi å bruke festeanord-
ningen på en ekstra belterull (Pos. 1). Bare sett holdeanordningen inn i opptakssystemet (Pos. 2),
og forskyv den, så lenge maksimalt tillatt sideforskyvningen ikke overskrider 60 mm. Modulvog-
nen har 5 opptakssystemer totalt. Hvert opptakssystem for belteruller kan ta opp 2 belteruller, slik
at det er mulig å posisjonere opptil ti belteruller på 15" (381 mm) ovenfor beltecontaineren.
5.9.5 Slik setter du skilleplater inn i beltecontaineren
Skilleplaten har ulike kanter og kan settes inn i beltecontaineren på to forskjellige måter. Hvis
det brukes spindler, viser utsparingene for spindlene skilleplaten oppover (jfr. Pos. 4 på bilde
5.9 - 3
). Hvis du ikke bruker spindler, viser den avrundede kanten på skilleplaten oppover (jfr.
Pos. 5 på bilde 5.9 - 3
).
Sett skilleplatene inn, slik du kan se det på bilde 5.9 - 3, og ta høyde for at minste deling på
beltecontaineren er en deling i to. På denne måten unngår du bestykningsfeil.
Kontrollér at skilleplatene opptar samme låseposisjon på alle tre føringslister. Er dette ikke
tilfelle, blir skilleplaten klemt eller bøyd.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgaver på bestykningsautomaten
Fra programvareversjon SR.713.1 Utgave 12/2020 5.9 Gjennomfør en inspeksjonsrunde
263
5
Bilde 5.9 - 3 Skilleplater i beltecontaineren
(1) Skilleplatens posisjon hvis det ikke brukes spindler
(2) Føringslist for skilleplatene
(3) Belteavfallsbeholder
(4) Skilleplatens posisjon hvis det brukes spindler
(5) Beltecontainer
(1)
(5)
(2)
(3)
(4)
