6 Stasjonsutvidelser Instruksjons bok SIPLACE SX1/SX2 utgave V2 o g utgave V3 6.1 Pipettveksler Fra programvareversjon SR.713.1 Utgave 12/2020 294 6.1.3 Montering av pipettvekslere C&P20 P / C&P20 P2 / CPP Pipett…
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.1 Pipettveksler
293
6.1.2.5 Posisjon av pipettvekslere for SIPLACE MultiStar
6

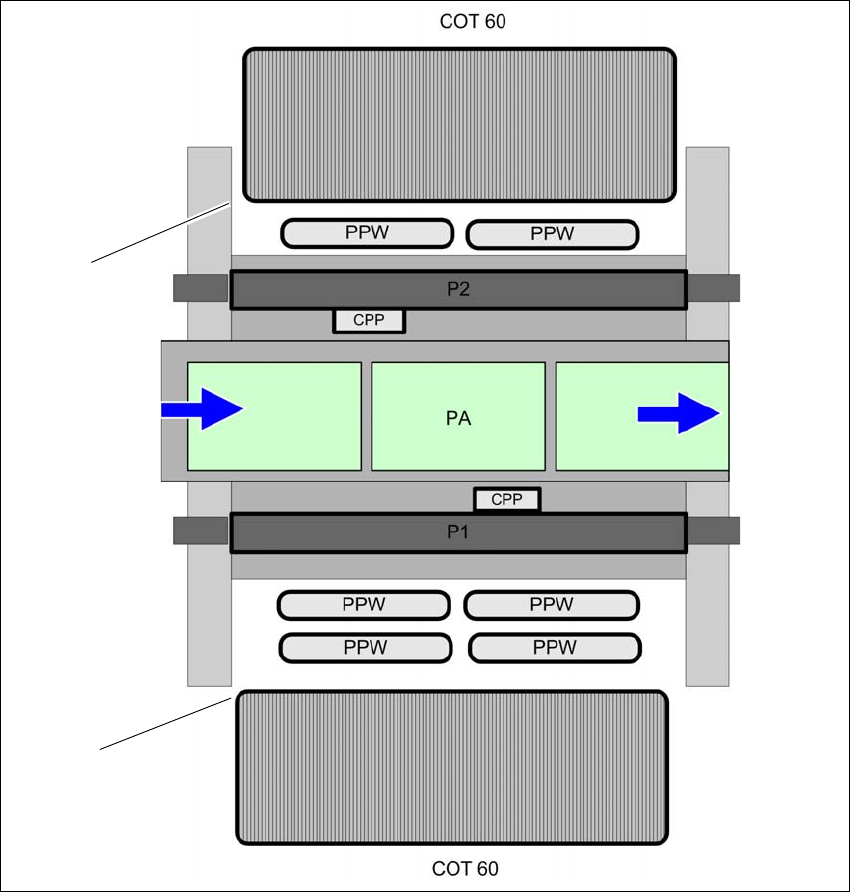

Bilde 6.1 - 6 Posisjon av pipettvekslerne for SIPLACE MultiStar - eksempel
6
(1) Modulvogn i indre posisjon
(2) Modulvogn i ytre posisjon
(PPW) Pipettveksler
(PA) Plasseringsområde
(1)
(2)
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.1 Pipettveksler Fra programvareversjon SR.713.1 Utgave 12/2020
294
6.1.3 Montering av pipettvekslere C&P20 P / C&P20 P2 / CPP
Pipettvekslerne er festet til hver sin inntrekksanordning for modulvogner.
Rett pipettveksleren sli at den skrå siden viser til inntrekksanordningen for modulvogner.
6
6.1.3.1 Opplysninger om betjening
Hvis du fyller opp et magasin for første gang med en bestemt pipett-type, vennligst merk dette
ved å bruke et klistremerke.
6
Åpne låseplaten og sett pipettene inn i pipettgarasjene.
Lukk låseplaten, slik at pipettene ikke kan falle ut av magasinene.
6
6
Programmering av pipettveksleren beskrives i instruksjonsboka for SIPLACE Pro.
6.1.3.2 Slik skifter du et magasin
Trykk spaken (Pos. 1 på bilde 6.1 - 7, side 295), for å løsne magasinet fra trykknapp-kulene
(Pos. 5 på bilde 6.1 - 7
, side 295). Løft magasinet opp fra bæreren.
ADVARSEL
Det er fare for hodekrasj ved blandede konfigurasjoner!
Har du blandede konfigurasjoner, oppstår det fare for hodekrasj.
Installér kun tilhørende pipettveksler på hvert plasseringshode, og tilhørende pipett-
magasiner for vedkommende plasseringshode.
VARSEL
6
Fyll magasinene opp utenfor bestykningsautomaten, og alltid skift kun komplette
magasiner.
OBS!
Fylling av magasinene!
Vennligst kun fyll opp magasiner etter at alle pipetter som befinner seg på Col-
lect&Place-hodet, ble satt tilbake til magasinene deres.
VARSEL
Det kan oppstå fare for at materialer klemmes!
Når moduler faller ned på magasiner, er det fare for at låseplaten klemmes fast.
Unngå at moduler faller på magasiner.
Derfor skal du regelmessig rengjøre magasinene og ledige posisjoner.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.1 Pipettveksler
295
6
6

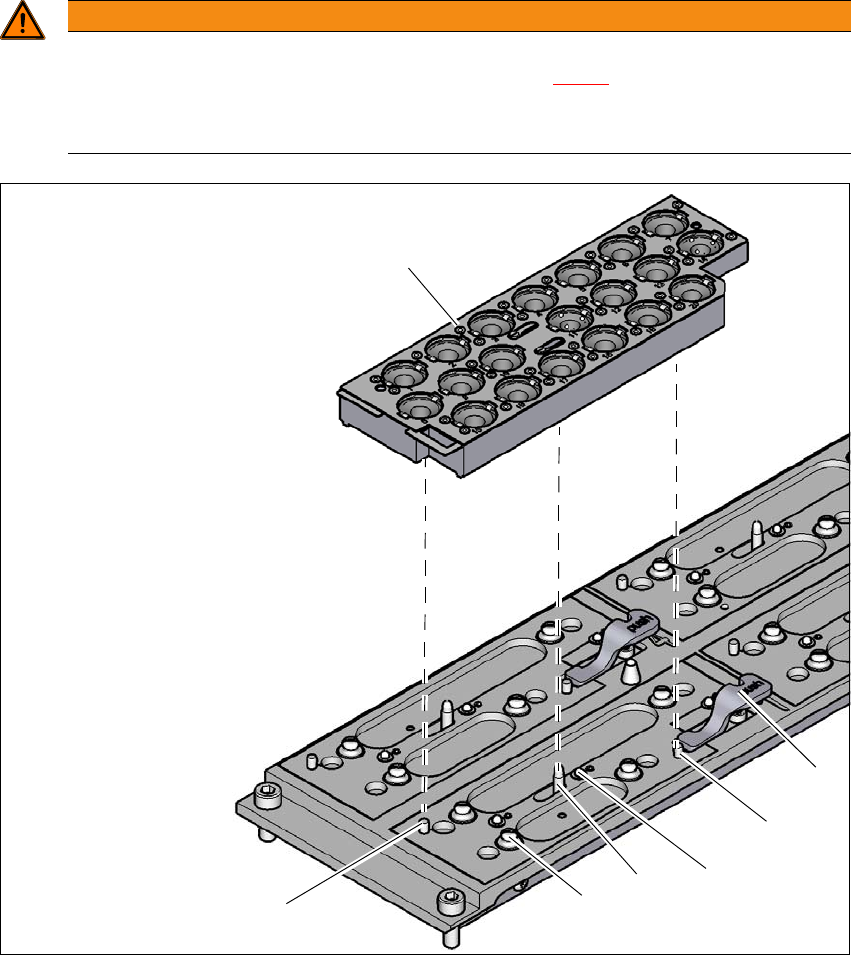

Bilde 6.1 - 7 Pipettveksler for C&P/CPP - slik skifter du et magasin
(1) Spak for å løfte magasinet
(2) Sylindrisk pinne, passer inn i magasinets borehull
(3) Fjærbolt for å utløse mikrobryteren
(4) Bolt i skyvemekanismen, flytter på låseplaten
(5) Trykknapp-kule
(6) Sylindrisk pinne, passer inn i magasinets not
(7) Låseplate i posisjon "Magasin låst"
ADVARSEL
Det er fare for hodekrasj hvis spaken stikker ut!
En spak som stikker utover magasinet (Pos. 1 på bilde 6.1 - 7) kan føre til at plasserings-
hoder kræsjer mot hverandre.
Vennligst sørg for at spakene ikke stikker utover magasinene.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
