Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgave r på bestykningsautomaten Fra programvareversjon SR.713.1 U tgave 12/2020 5.3 Slik slår du SIPLACE-linjen på 237 5.3.4 Slik oppfører st artknappe ne på bes…
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.3 Slik slår du SIPLACE-linjen på Fra programvareversjon SR.713.1 Utgave 12/2020
236
5

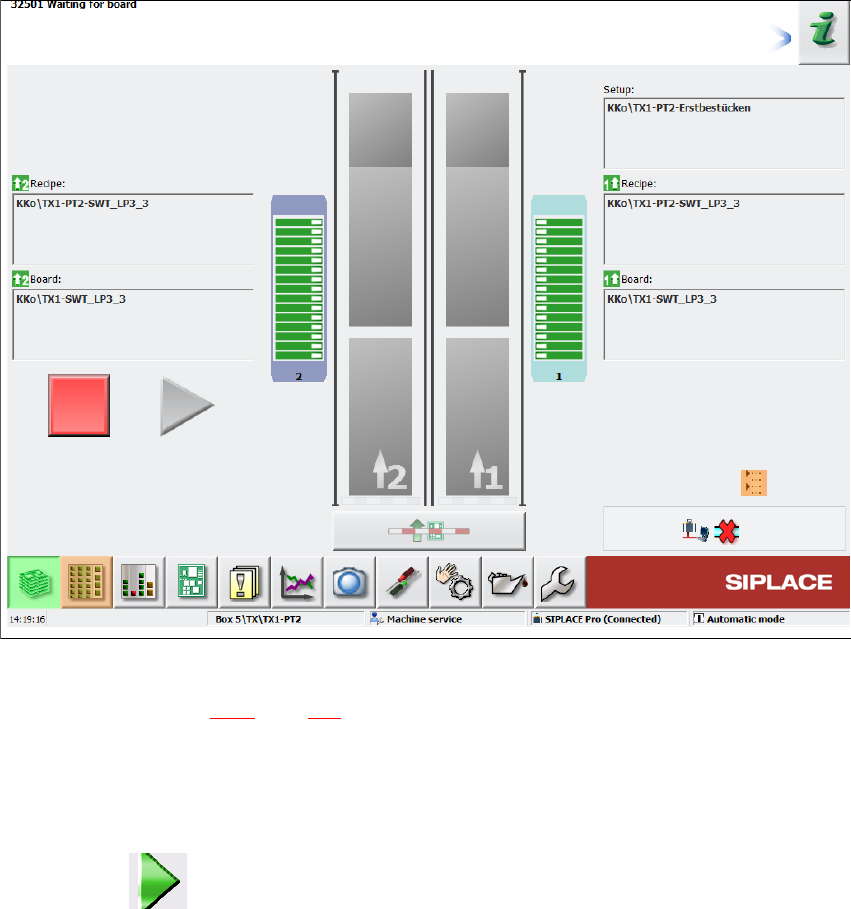

Bilde 5.3 - 1 Display "Produksjon" etter at stasjonsprogramvaren ble lastet opp (eksempel)
I statusfeltet (jfr. avsnitt 5.5.1, side 241) vises gjeldende status for stasjonen, samt handlingen
som du skal utføre.
Når du ser oppfordringen "trykk startknappen", trykk en startknapp.
Startknappene befinner seg på stasjonens forsyningsside og på dens utleveringsside.
Referanseløpet gjennomføres. Etter avsluttet referanseløpet er stasjonen driftsklar.
Symbolet vises (aktiveres) i kontrollpanelets arbeidsområde.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgaver på bestykningsautomaten
Fra programvareversjon SR.713.1 Utgave 12/2020 5.3 Slik slår du SIPLACE-linjen på
237
5.3.4 Slik oppfører startknappene på bestykningsautomaten seg
Startknappenes oppførsel kan justeres.
Åpne displayet "Sjekk sensorer og funksjoner" (jfr. avsnitt 5.5.3, side 241).
Følgende innstillinger er mulig:
Automatisk start på produksjonen 5
Standard-innstilling.
Når startknappen trykkes, startes produksjonen automatisk.
Ikke endre produksjonsstatus 5
Denne brukes, for eksempel, for å kalibrere og teste bestykningsautomaten.
Når startknappen trykkes, lukkes kun strømkretsen, men produksjonen startes ikke umiddelbart.
5
5.3.5 Flytskjema "Slik slår du SIPLACE-linjen på"
Følgende flytskjema viser handlingene som skal utføres etter at SIPLACE-linjen ble slått på.
OBS!
Maskinfunksjoner kan startes umiddelbart gjennom GUI; dette er ikke avhengig av start-
knappenes innstillinger. Hvis strømkretsen allerede er lukket, kreves det ingen ytterlige
aktivering gjennom bestykningsautomatens startknapper.
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.3 Slik slår du SIPLACE-linjen på Fra programvareversjon SR.713.1 Utgave 12/2020
238
5
Bilde 5.3 - 2 Flytskjema "Slik slår du SIPLACE-linjen på"
Stasjonsdatamaskin
Slik slår du på
Slik sjekker du utrustningen
(setter du opp tilførselsmoduler)
Lær merker
Last kretskort-data
Trykk på startknappen
Vent på referanseløpet
Kjør inn mønsterkortet
Vent på mønsterkortet
Sjekk utrustningen
(hvis bordet er markert i rødt)
Evt. endre pipettkonfigurasjon
Sjekk pipettene
Merker
OK?
Sporfeil
Plassér
Sjekk utrustningen
Fyll sporene
Plassér
Mønsterkortet på utle-
veringsbåndet
Kursiv skrift: Utføres / varsles av stasjonen
Ja
Ja
Nei
Nei
Standardinnstillinger på bestyk-
ningsautomaten
Nedlastingsassistent
Programmeringssystem
Oppgaver
Bekreft omstillingen på nedlas-
tingsassistenten
Fet skrift: Skal utføres av operatøren
