4.2.3.4 Strømtilkobling - UTEN strømkabel (konfigurasjon 1)

Det blir IKKE levert noe strømkabel sammen med bestykningsautomaten. Strømkabelen kobles

til nett-tilkoblingsklemmene (X94) i strømforsyningsenheten.

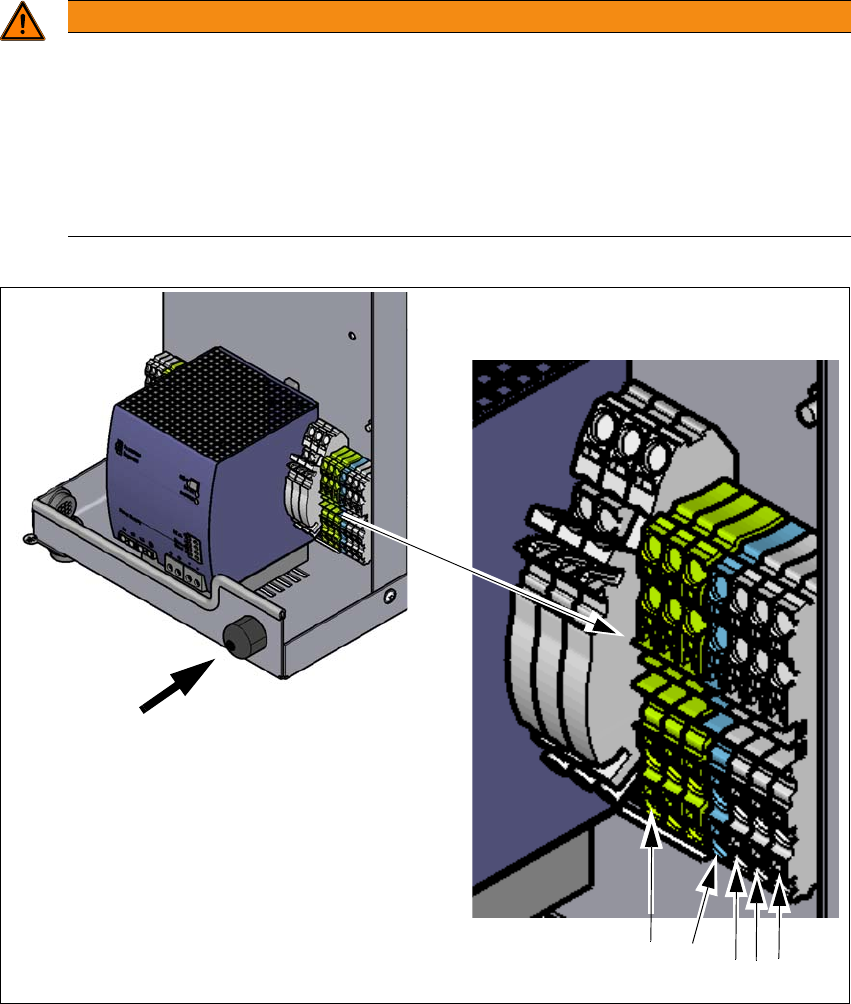

Bilde 4.2 - 4 Klemmefelt for tilkobling av strømkabelen

(1) Nett-tilkoblingsklemmer (X94) for strømkablene L1, L2, L2, N og PE. Tilkoblingsklemmene er

utformet for en ledertverrsnitt på 4 mm².

(2) Åpning på strømforsyningspunktet med kabelfeste

ADVARSEL

Det er kun elektro-fagfolk som har lov til å koble til strømkabelen.

Det er kun elektro-fagfolk som har lov til å koble til en strømkabel. Elektro-fagfolk er per-

soner med egnet faglig utdanning, kunnskaper og erfaring, slik at de kan oppdage og

unngå farer som elektrisitet kan medføre.

 Forskriftene som gjelder i landet hvor bestykningsautomaten drives, skal komme til

anvendelse.

(2)

(1)

4 Oppsett og idriftsettelse Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3

4.2 Infrastruktur på oppstillingsstedet Fra programvareversjon SR.713.1 Utgave 12/2020

196

 Før strømkabelen gjennom kabelfestet (Pos. 2) til nett-tilkoblingsklemmene X94 (Pos. 1) på

bilde 4.2 - 4

, side 195.

 Sørg for at bøyeradius er tilstrekkelig stor. Lederne må ikke knekkes.

 Krymp en hylse til hver ende av en leder i en strømkabel.

 Klem L1,L2, L3, N og PE til nett-tilkoblingsklemmene X94 (Pos. 1) på bilde 4.2 - 4, side 195.

Sørg for at tilkoblingsklemmen ikke blir skadet når lederen føres inn i tilkoblingsklemmen.

 Dra til kabelfestet (Pos. 2) på bilde 4.2 - 4, side 195 så lang det lar seg gjøre manuelt.

 Vennligst sørg for at lederne og kabelen ikke gnisser mot noe eller kan bli klemt inn. Evt. fest

lederne og kabelen med kabelbindere.

OBS!

Vennligst overhold korrekt fasefølge!

Vennligst overhold korrekt fasefølge. Feil fasefølge medfører feilfunksjoner og skader på

vakuumpumpen! Vennligst sjekk korrekt løperetning på vakuumpumpen(e) når du setter

bestykningsautomaten i drift.

Vennligst sjekk at PE-tilkoblingen på bestykningsautomaten fungerer som den skal.

Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 4 Oppsett og idriftsettelse

Fra programvareversjon SR.713.1 Utgave 12/2020 4.2 Infrastruktur på oppstillingsstedet

197

4.2.3.5 Strømtilkobling - strømkabel MED plugg (konfigurasjon 2)

Bestykningsautomaten leveres med en ca. 5 m lang strømkabel MED en CEE-plugg rød 16 A (i

henhold til IEC 60309).

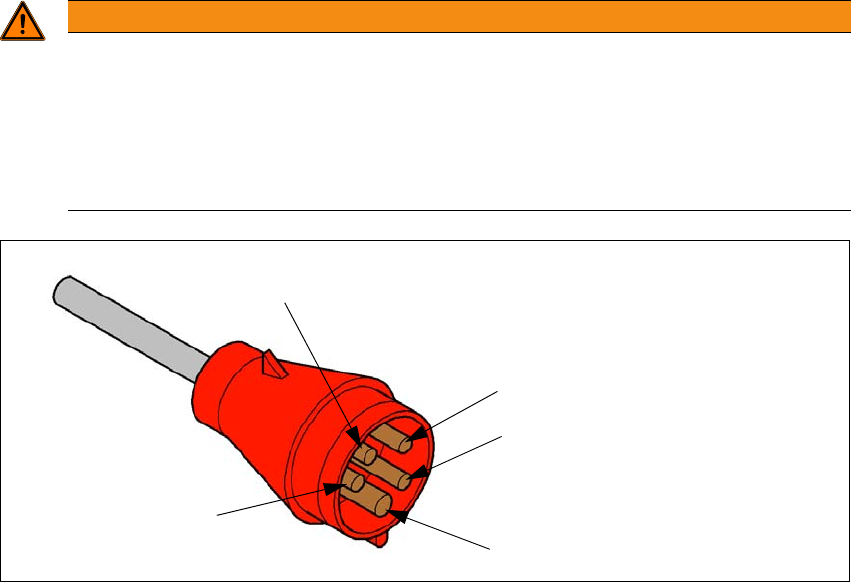

Bilde 4.2 - 5 Betjening av CEE-stikkontakten
