Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjon sutvidelser Fra programvareversjon SR.713.1 Utgave 12/2020 6.1 Pipettveksler 299 6.1.4.2 T ekniske dat a 6 6 Pipettveksler for SIPLACE T winSt ar Antall m …
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.1 Pipettveksler Fra programvareversjon SR.713.1 Utgave 12/2020
298
6.1.4 Pipettveksler for SIPLACE TwinStar
Artikkelnummer 03005191-xx Magasin for 2 pipetter
Artikkelnummer 03001807-xx Magasin for 1 pipette
6

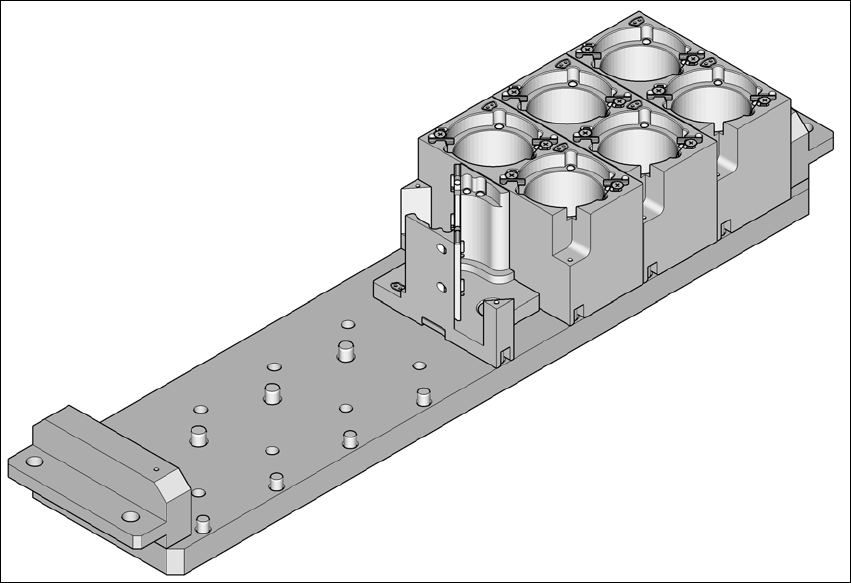

Bilde 6.1 - 10 Pipettveksler for SIPLACE TwinStar
6.1.4.1 Beskrivelse
Denne pipettveksleren kan ta opp opptil 12 pipettmagasiner. Det er to magasintyper tilgjengelige:
Standardmagasiner og magasiner for spesielle pipetter eller gripere. Magasinene sitte på en felles
bærer. Hvert av dem er sentrert med to sylindertapper og festet med to senkhodeskruer.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.1 Pipettveksler
299
6.1.4.2 Tekniske data
6
6
Pipettveksler for SIPLACE TwinStar
Antall magasiner maks. 8 magasiner for 16 pipettgarasjer
Antall pipettgarasjer kan konfigureres fritt.
Standardkonfigurasjon 3 magasiner med to pipettgarasjer hvert
1 magasin med en pipettgarasje
Pipett-typer 4xx med adapter
5xx (standard)
9xx med adapter
Spesiell pipette, griper
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.1 Pipettveksler Fra programvareversjon SR.713.1 Utgave 12/2020
300
6.1.4.3 Posisjon av pipettvekslere for SIPLACE TwinStar
6

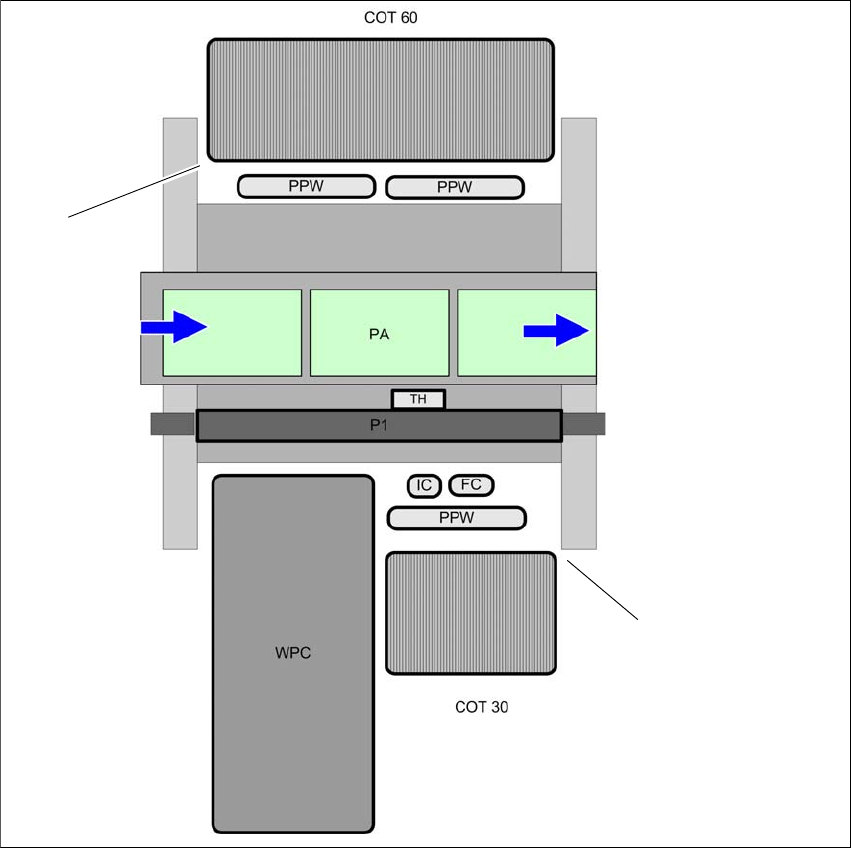

Bilde 6.1 - 11 Posisjon av pipettvekslere for SIPLACE TwinStar - eksempel
6
(1) Modulvogn 60 i indre posisjon
(2) Modulvogn 30 i ytre posisjon
(PPW) Pipettveksler
(PA) Plasseringsområde
(1)
(2)
