6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.4 Waffle-Pack-veksler (WPC5/WPC6) Fra programvareversjon SR.713.1 Utgave 12/2020
310
6.4.7 Instruksjoner for installering av WPC5/WPC6
WPC5/WPC6 kan kobles til venstre side (i Posisjon 1 eller Posisjon 2) av SX-bestykningsautoma-
ten.
6.4.8 Mål med WPC5/WPC6
6

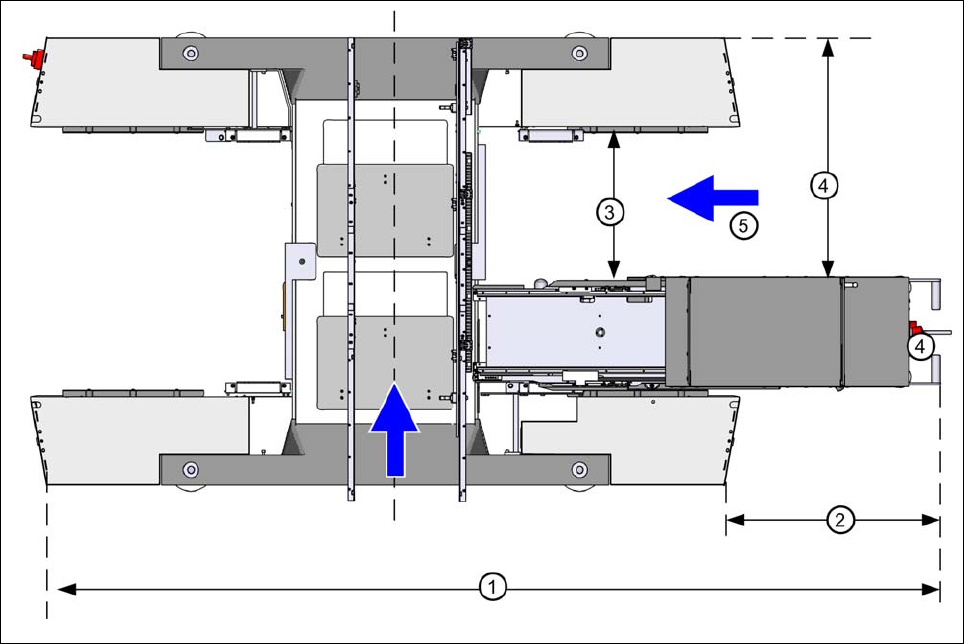

Bilde 6.4 - 3 Mål på SX-bestykningsautomaten med WPC5/WPC6
(1) 3 000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Posisjon for modulvognen med 30 spor
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.4 Waffle-Pack-veksler (WPC5/WPC6)
311
6.4.9 Kontrollelementer
6
Bilde 6.4 - 4 WPC - kontrollelementer
(1) NØDSTOPP-knapp
(2) Hovedbryter
(3) Veiv, for å løfte eller senke understellet
(4) Sikkerhetsdør
(5) Magasinlager
(6) Nonstop-modul (kun WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.4 Waffle-Pack-veksler (WPC5/WPC6) Fra programvareversjon SR.713.1 Utgave 12/2020
312
6.4.9.1 Sikkerhetsinnretninger
NØDSTOPP-knapp 6
Etter at du har trykket på NØDSTOPP-knappen, stoppes hele anlegget, altså SIPLACE SX og
Waffle-Pack-veksler, umiddelbart. Etter at NØDSTOPP-knappen ble deblokkert igjen, startes hele
anlegget ved å trykke på startknappen på SX-bestykningsautomaten. Deretter kan du enten fort-
sette eller avbryte bestykningsprosessen.
6
Sikkerhetsdør 6
Når sikkerhetsdøra åpnes, stoppes løfteaksen og tilførselsaksen på Waffle-Pack-veksleren. Når
sikkerhetsdøra lukkes, fortsetter Waffle-Pack-veksleren å utføre sine oppgaver.
6
Nonstop-modul (kun WPC6) 6
Ved hjelp av klaffen på Ikke-stopp-modulen kan du etterfylle platemagasiner mens maskinen er i
drift, eller dra ut platemagasiner uten at SIPLACE SX stopper. Kontrollknappen signaliserer om
det er et platemagasin inne i nonstop-modulen, om nonstop-modulen er tom, eller om et platema-
gasin er i ferd med å bli flyttet.
6
VARSEL
Legg da merke til kretskort som eventuelt er ufullstendig plassert.
OBS!
Ikke åpne sikkerhetsdøra til Waffle-Pack-veksleren, mens det hentes en modul fra
Waffle-Pack-veksleren.
OBS!
Når du åpner klaffen, er det mulig å NØDSTOPP-knappen blir utløst!
Når kontrollknappen blinker, blir flatemagasinet i nonstop-modulen flyttet, og handlingen
er ikke avsluttet ennå. Hvis klaffen åpnes mens kontrollknappen blinker, blir NØDSTOPP-
knappen utløst.
Hvis du vil åpne klaffen, skal du vente til kontrollknappen har sluttet å blinke.
