2 Driftssikkerhet Instr uksjonsbok SIPLACE SX1/SX2 utgave V2 og u tgave V3 2.2 Varselskilt Fra programvareversjon SR.713.1 Utgave 12/2020 60 2.2.1 1 Høye temperaturer p å Head Control Unit (MHCU) Po s . 1 p å b il d e 2.…
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 2 Driftssikkerhet
Fra programvareversjon SR.713.1 Utgave 12/2020 2.2 Varselskilt
59
2.2.10.1 Høye temperaturer på SIPLACE CPP
2
Pos. 1 på bilde 2.2 - 13, side 58 (antall pr. SIPLACE CPP: 1)
2.2.10.2 Laser klasse 2 på BE-sensor
2
Pos. W Laser Klasse 2 på bilde 2.2 - 13, side 58, artikkelnummer 03134118-01 (antall pr. CPP: 1)
2
Høye temperaturer på SIPLACE CPP ved kontinuerlig drift
Det er fare for brannskader på grunn av høye temperaturer!
Z-driften (lineærmotor) kan utvikle høye overflatetemperaturer ved kontinu-
erlig drift og ved omgivelsestemperaturer på mer enn 22 °C.
Vær forsiktig når du skal røre komponentene.
2
2
2
LASERSTRÅLING
Laser Klasse 2
I henhold til IEC 60825-1:2014
Ikke se inn i laserstrålen!
2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.2 Varselskilt Fra programvareversjon SR.713.1 Utgave 12/2020
60

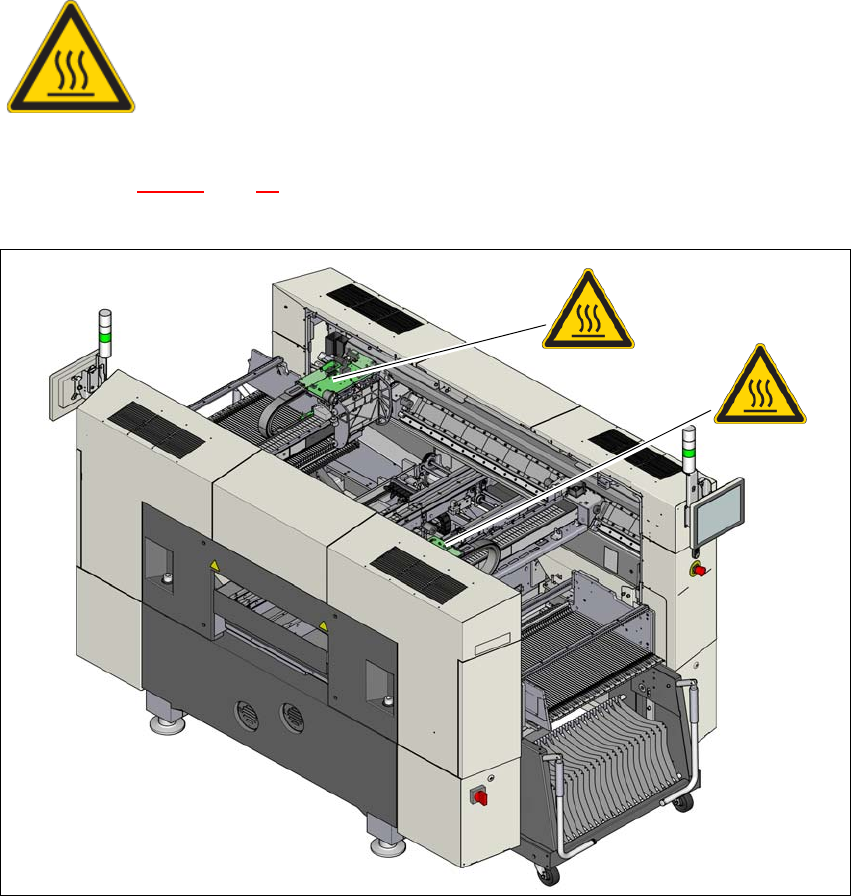

2.2.11 Høye temperaturer på Head Control Unit (MHCU)
Pos. 1 på bilde 2.2 - 14, side 60 temperaturvarselskilt, artikkelnummer 03031926-01 (alt etter ho-
dekonfigurasjon 2 til 4).
2
Bilde 2.2 - 14 Temperaturvarselskilt på Head Control Unit (MHCU)
2
DET ER FARE FOR BRANNSKADER PÅ GRUNN AV HØYE TEMPERATU-
RER!
Huset av Head Control Unit (MHCU) kan utvikle høye temperaturer ved kon-
tinuerlig drift. Vær forsiktig når du skal røre Head Control Unit (MHCU).
(1)
(1)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 2 Driftssikkerhet
Fra programvareversjon SR.713.1 Utgave 12/2020 2.2 Varselskilt
61
2.2.12 Varselskilt "Hodekrasj" på TwinStar sitt IC-kamera
Varselskilt "Hodekrasj" på bilde 2.2 - 15, artikkelnummer 03015392-02
(antall pr. bestykningsautomat: maksimalt 2)
2
Bilde 2.2 - 15 Varselskilt "Hodekrasj" på TwinStar sitt IC-kamera/
(1) Varselskilt "Hodekrasj" på TwinStar sitt IC-kamera
ADVARSEL: FARE FOR HODEKRASJ 2
Når plasseringshodene blir flyttet fra TwinStar til SpeedStar, kollide-
rer SpeedStar med kamerahusene.
Demontér de stasjonære BE-kameraene fra TwinStar sine typer 33,
55 x 45, og type 25, 16 x 16).
(1)
