4 Oppsett og idriftsettelse Instr uksjonsbok SIPLACE SX1/SX2 utga ve V2 og utgave V3 4.3 Slik stiller du bestykningsautomaten opp Fra programvarevers jo n SR.713.1 Utgave 12/2020 210 4.3.7 A vstandsmål mellom maskinføtte…
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 4 Oppsett og idriftsettelse
Fra programvareversjon SR.713.1 Utgave 12/2020 4.3 Slik stiller du bestykningsautomaten opp
209
Sett inn passende høydeadapter for ønsket transporthøyde på kretskort.
Skyv høydeadapteren slik inn i fastspenningen, at skåret går inn i sikringsskruen (2).
Dra sikringsskruen (2) løst til.
Dra klemskruen (5)løst til, slik at høydeadapteren forblir bevegelig i Z-retningen med så mye
klaring som mulig.
Montér de 3 andre høydeadaptere på samme fremgangsmåte.
Senk nå bestykningsautomaten forsiktig ned ved hjelp av gaffeltrucken, helt til høydeadap-
terne berører bakken jevnt. I hvert fall bør en annen person kontrollere at bestykningsauto-
matens posisjon er stabil under nedsenkingsprosessen. Eventuelt må fastspenningen på
høydeadapterne løsnes litt mer.
Justér reguleringsskruene på hver høydeadapter, ved å bruke den åpne dobbeltringnøkkelen
SW 20 slik at du når nødvendig transporthøyde.
Justér bestykningsautomaten i X- og i Y-retning ved å bruke maskinvater.
4
Dra til klemskruen med dreiemoment på 130 Nm.
VARSEL
Beskrivelsen for å justere bestykningsautomaten i X- og i Y-retning finner du i avsnitt
4.3.9
, side 214.
4 Oppsett og idriftsettelse Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
4.3 Slik stiller du bestykningsautomaten opp Fra programvareversjon SR.713.1 Utgave 12/2020
210
4.3.7 Avstandsmål mellom maskinføttene og de faste transportkantene for krets-
kort
4.3.7.1 Avstandsmål for maskinføttene i enkelttransportsystemet for kretskort
4

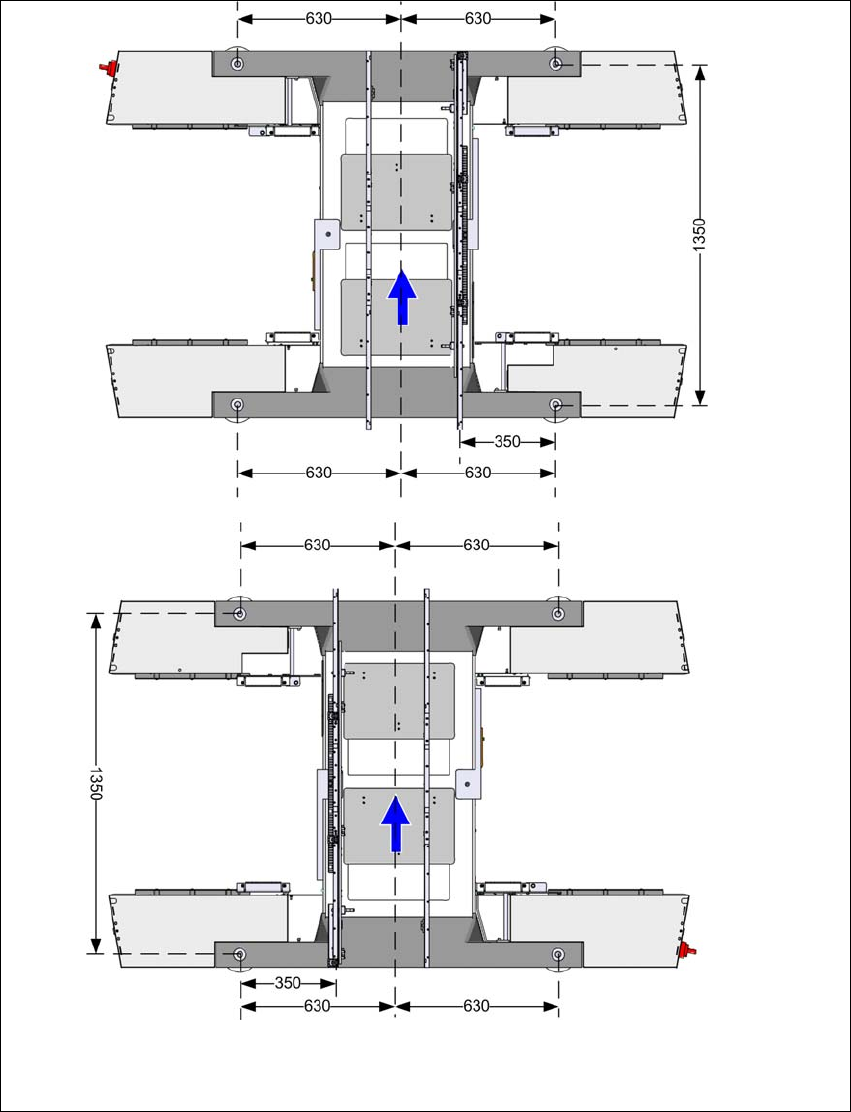

Bilde 4.3 - 5 Avstandsmål for maskinføttene i enkelttransportsystemet for kretskort
Fast transportsidevegg på
maksimal posisjon til høyre
a
.
Fast transportsidevegg
på maksimal
posisjon til venstre
a
.
a) Målet er avhengig av posisjonen som den faste veg-
gen har. Alle mål oppgis i mm.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 4 Oppsett og idriftsettelse
Fra programvareversjon SR.713.1 Utgave 12/2020 4.3 Slik stiller du bestykningsautomaten opp
211
4.3.7.2 Avstandsmål for maskinføttene i dobbelttransportsystemet for kretskort
4

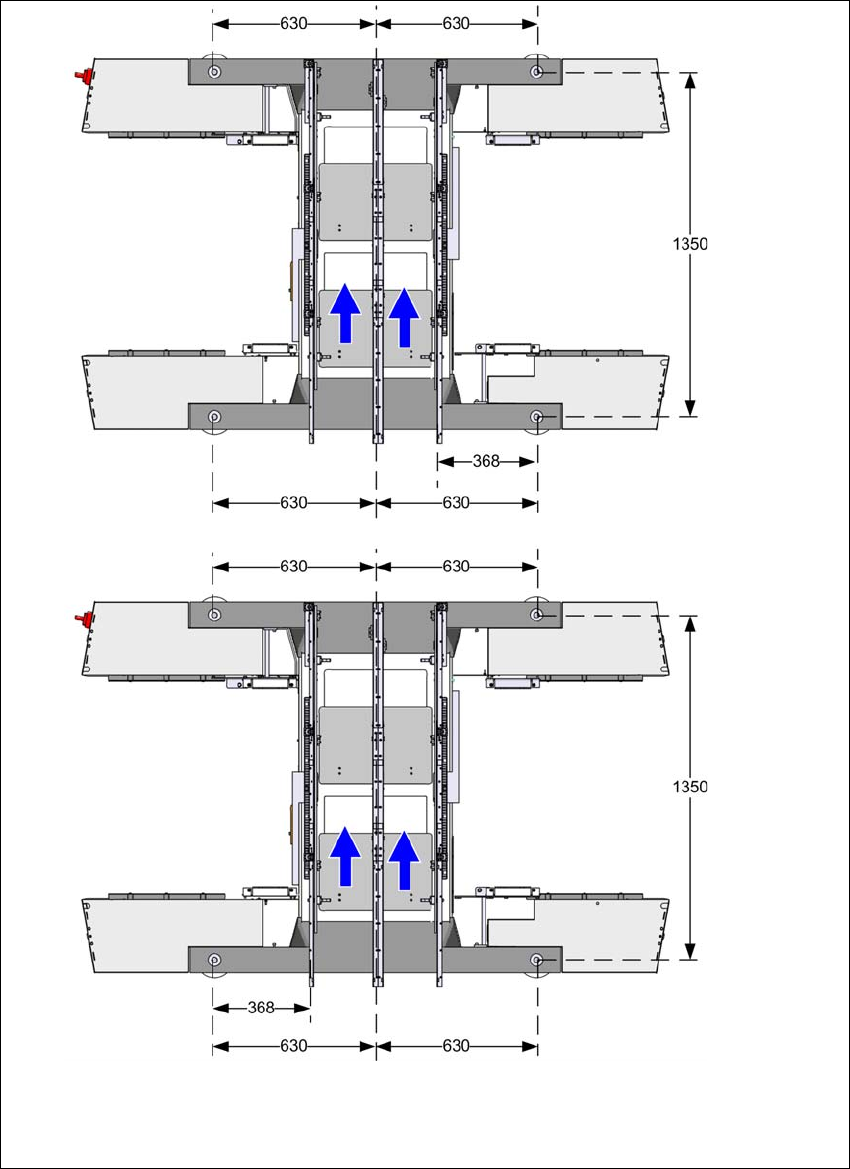

Bilde 4.3 - 6 Avstandsmål for maskinføttene i dobbelttransportsystemet for kretskort, i millimeter
Fast transportsidevegg
på maksimal
posisjon til venstre
a
.
Fast transportsidevegg på maksi-
mal posisjon til høyre
a
.
a) Målet er avhengig av posisjonen som den faste veg-
gen har. Alle mål oppgis i mm.
