Instruksjonsbok SIPLACE SX1/SX2 u tgave V2 og utgave V3 3 Teknisk e data og moduler Fra programvareversjon SR.713.1 Utgave 12/2020 3.10 X-tilførselsm oduler 161 3.10.4 Adaptere fo r tilførselsmoduler Artikkelnummer 00141…
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.10 X-tilførselsmoduler Fra programvareversjon SR.713.1 Utgave 12/2020
160
3.10.3 Linear Dipping Unit 2 X (LDU 2 X)
Artikkelnummer 00117012-xx Linear Dip Module for Flux / LDU 2 X
LDU 2 X er en spesiell tilførselsmodul som kan stille flussmiddel med spesifisert lagtykkelse til dis-
posisjon. Med dette flussmiddelet er det mulig å fukte moduler og dermed å forbedre deres egen-
skaper når det gjelder lodding. LDU 2 X stilles på et modulbord, akkurat som en X-tilførselsmodul,
og styres gjennom stasjonsprogramvaren og linjeprogramvaren.
En detaljert beskrivelse finner du i instruksjonsboka "SIPLACE LDU 2 X".
3

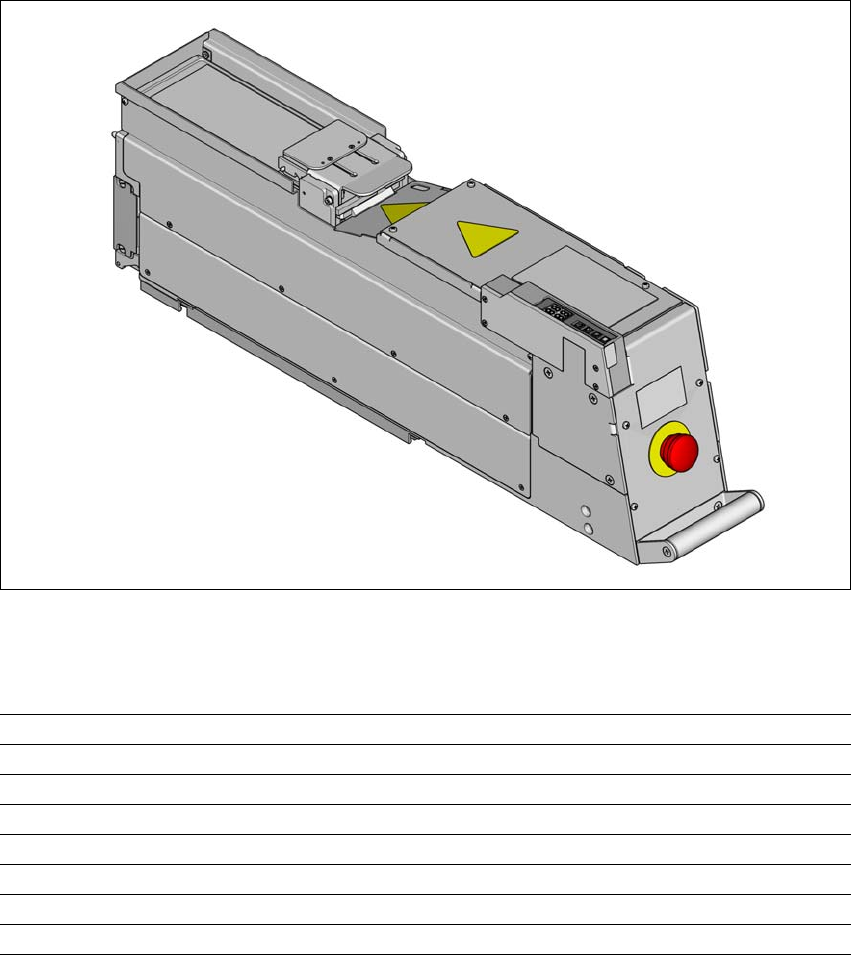

Bilde 3.10 - 4 Linear Dipping Unit (LDU 2 X)
3.10.3.1 Tekniske data
Mål (L x B x H) 629 mm x 105 mm x 202 mm
Vekt 11 kg
Strømopptak 24 V dc til 30 V dc, 2 A (60 W)
Maks. støyutslipp 61dB (A)
Temperaturområde (lagring) -25 °C til +55 °C
Temperaturområde (drift) +18 °C til +25 °C
Luftfuktighet (lagring) ≤ 95 %
Luftfuktighet (drift) 30 % - 75 % (i gjennomsnitt ikke > 45 %)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.10 X-tilførselsmoduler
161
3.10.4 Adaptere for tilførselsmoduler
Artikkelnummer 00141305-xx Adapter for tilførselsmoduler X
Artikkelnummer 00141308-xx Adapterplate for Reject Conveyor
Artikkelnummer 00141310-xx Adapterplate for Label Presenter
3
Spektrumet med X-beltetilførselsmoduler ble utvidet med lineær vibrasjonstransportør, Label Pre-
senter og Reject Conveyor (deponeringsmodul). Med en adapter er det mulig å stille om både den
S lineære vibrasjonstransportøren, Label Presenter og Reject Conveyor, slik at de kan brukes på
modulvognene på SX1/SX2. Ved siden av mekaniske funksjoner har adapteren også elektriske
funksjoner. Den former kommunikasjonssignalene som kommer fra S-tilførselsmodulene, om i
signaler som passer til den utvidede X-serieprotokollen. Dessuten ble ekstra funksjoner integrert,
som, for eksempel, identifisering av tilførselsmoduler.
3
VARSEL
S lineær vibrasjonstransportør, Label Presenter og Reject Conveyor kan ikke installeres
på modulvognen hvis førstnevnte komponenter ligger i tilgangsområdet til en SpeedStar
(C&P20).
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.10 X-tilførselsmoduler Fra programvareversjon SR.713.1 Utgave 12/2020
162
3.10.4.1 Adapter for tilførselsmoduler, med Label Presenter
3

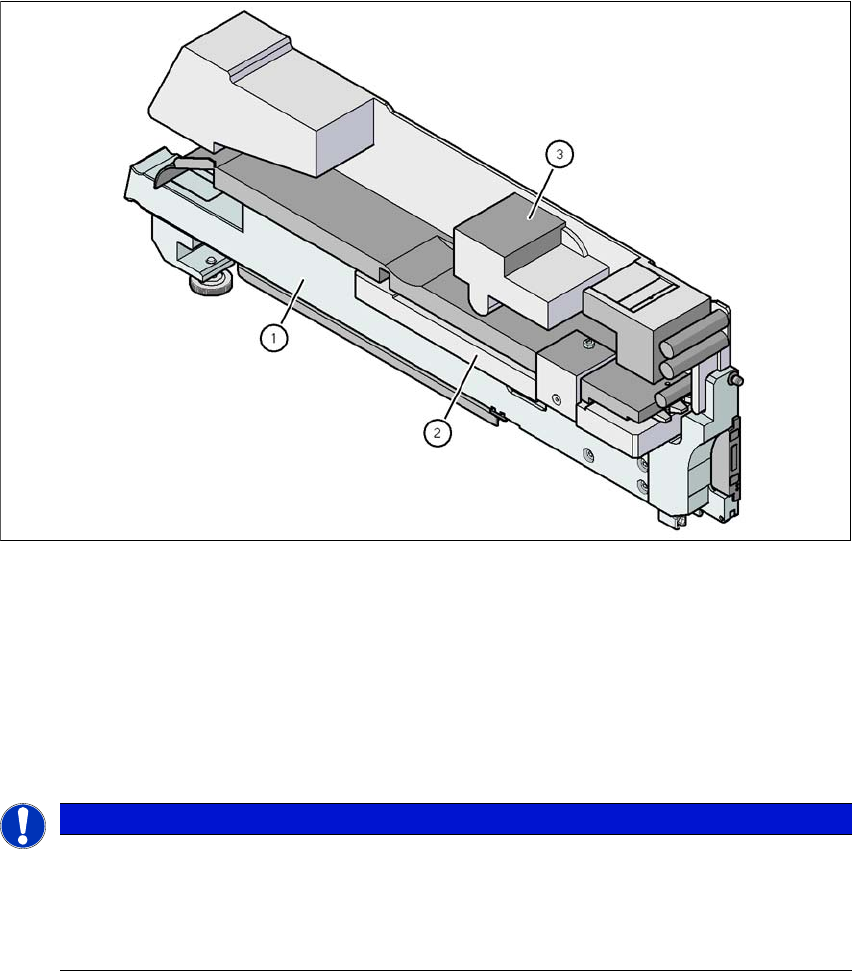

Bilde 3.10 - 5 Adapter for tilførselsmoduler, med Label Presenter
(1) Adapter for tilførselsmoduler (artikkelnummer 00141305-xx)
(2) Adapterplate for Label Presenter (artikkelnummer 00141310-xx)
(3) Label Presenter
3.10.4.2 Adapter for tilførselsmoduler, med lineær vibrasjonstransportør
3
VARSEL
Bruk av adapterplaten
Leveringsomfanget for tilførselsmoduler inkluderer en adapterplate:
Bruk adapterplaten ved modulhøyder på opptil 16,5 mm.
Modulhøyder på mellom 16,5 mm og 25 mm bearbeides uten adapterplate.
