4.2.2.2 Trykklufttilkobling på bestykningsautomaten
4

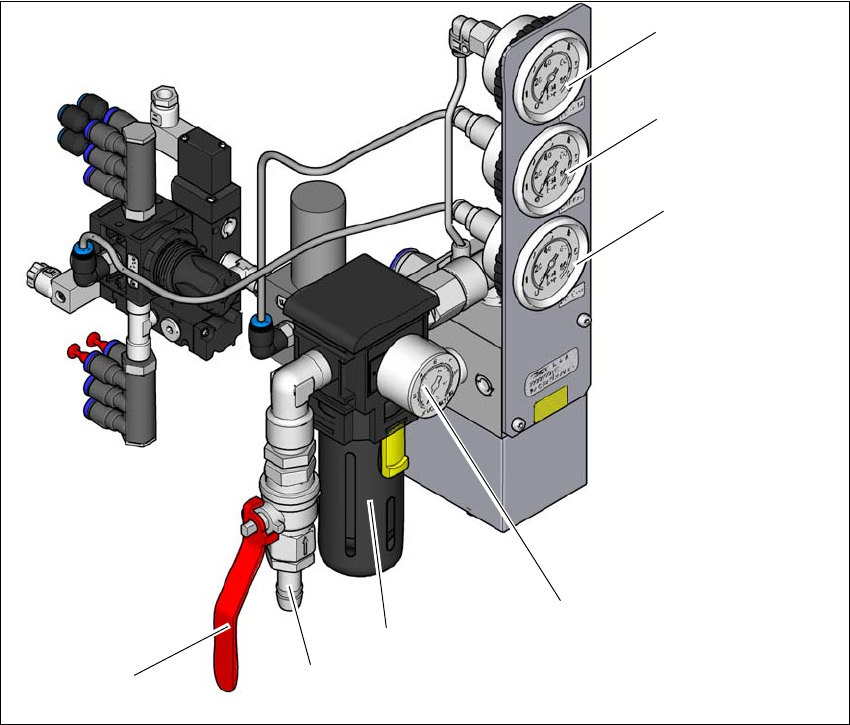

Bilde 4.2 - 2 Trykkkluftenhet på bestykningsautomaten
Tegnforklaringer for bilde 4.2 - 2
(1) Manometer for forsyningstrykket ved portalene 1 og 2
Måltrykk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(2) Manometer for forsyningstrykk på maskinkomponentene
Måltrykk: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (visningsområde 0 - 0,6 MPa, 0 - 6 bar)
(3) Manometer for forsyingstrykk på Bulkcase-tilførselsmoduler
Måltrykk: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (visningsområde: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometer for inngangstrykk
Måltrykk: 0,5 - 1,0 MPa, 5 - 10 bar (visningsområde: 0 - 1,0 MPa, 0 - 10 bar)
(5) Trykkluftfilter
(6) Trykklufttilkobling
(7) Stengeventil i posisjon "ÅPEN"
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Oppsett og idriftsettelse Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
4.2 Infrastruktur på oppstillingsstedet Fra programvareversjon SR.713.1 Utgave 12/2020
192
4.2.3 Strømforsyning
4

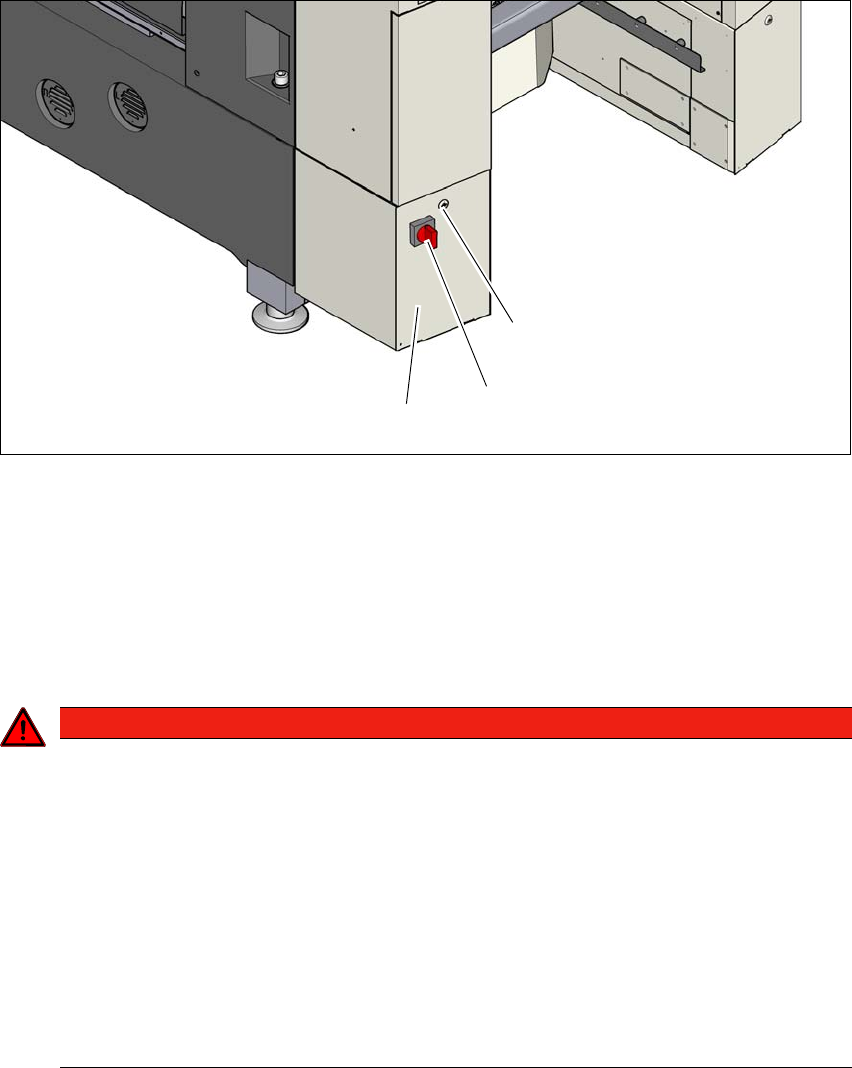

Bilde 4.2 - 3 Posisjon av strømforsyningssystemet i bestykningsautomaten
(1) Låsesystem
(2) Hovedbryter med sikring mot gjeninnkobling
(3) Strømforsyning bak tildekningen
4.2.3.1 Farevarsler
4
(1)
(2)
(3)
FARE
Fare for elektrisk spenning!
Bestykningsautomaten forsynes med nettspenning på 3 x 380 V~ bis 3 x 415 V ± 10 %,
50/60 Hz, eller alternativt med
3 x 200 V~ bis 3 x 220 V~ ± 10 %; 50/60 Hz. Derfor står deler av dette anlegget under
livsfarlige spenninger - selv om hovedbryteren er slått av og stikkontakten er trukket ut.
Usakkyndig håndtering av denne bestykningsautomaten kan medføre død eller alvorlige
personskader, samt betydelige materielle skader.
Derfor skal gjeldende DIN-forskrifter og forskrifter for å unngå ulykker (særlig EN
60204, del 1, eller IEC 60204, del 1) hhv. forskriftene i landet ditt overholdes.
Kun kvalifisert og skolert personale har lov til å åpne tildekningene på strømfor-
syningsenheten.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 4 Oppsett og idriftsettelse
Fra programvareversjon SR.713.1 Utgave 12/2020 4.2 Infrastruktur på oppstillingsstedet
193
4
4.2.3.2 Slik sjekker du strømforsyningen
Sjekk om strømforsyningen tilsvarer maskinspesifikasjonene som er pålagt (jfr. tabellen i avsnitt
3.4
, side 105).
4
FARE
Livsfarlige spenninger under tildekningen på sikkerhetsutkoblingen (CSB)!
Under tildekningen befinner seg komponenter som kan lede livsfarlige spenninger selv
om bestykningsautomaten er slått av og stikkontakten er trukket ut. Etter å ha trukket stik-
kontakten skal du vente i ca. 5 minutter, frem til kondensatorene er utladet.
Aldri åpne tildekningene.
Kun serviceteknikere fra ASM Assembly Systems GmbH&Co.KG hhv. servicetekni-
kere som ble skolert hos ASM, må utføre arbeider på strømforsyningssystemet og på
sikkerhetsutkoblingen (CSB).
VARSEL
Topplaster i strømforsyningen
Teknisk betinget oppstår det topplaster i strømforsyningen.
Vennligst avklar eventuell nettimpedans med din energileverandør.
