Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 4 Oppsett og idriftsettelse
Fra programvareversjon SR.713.1 Utgave 12/2020 4.1 Transport og leveringskonfigurasjon
187
4
4

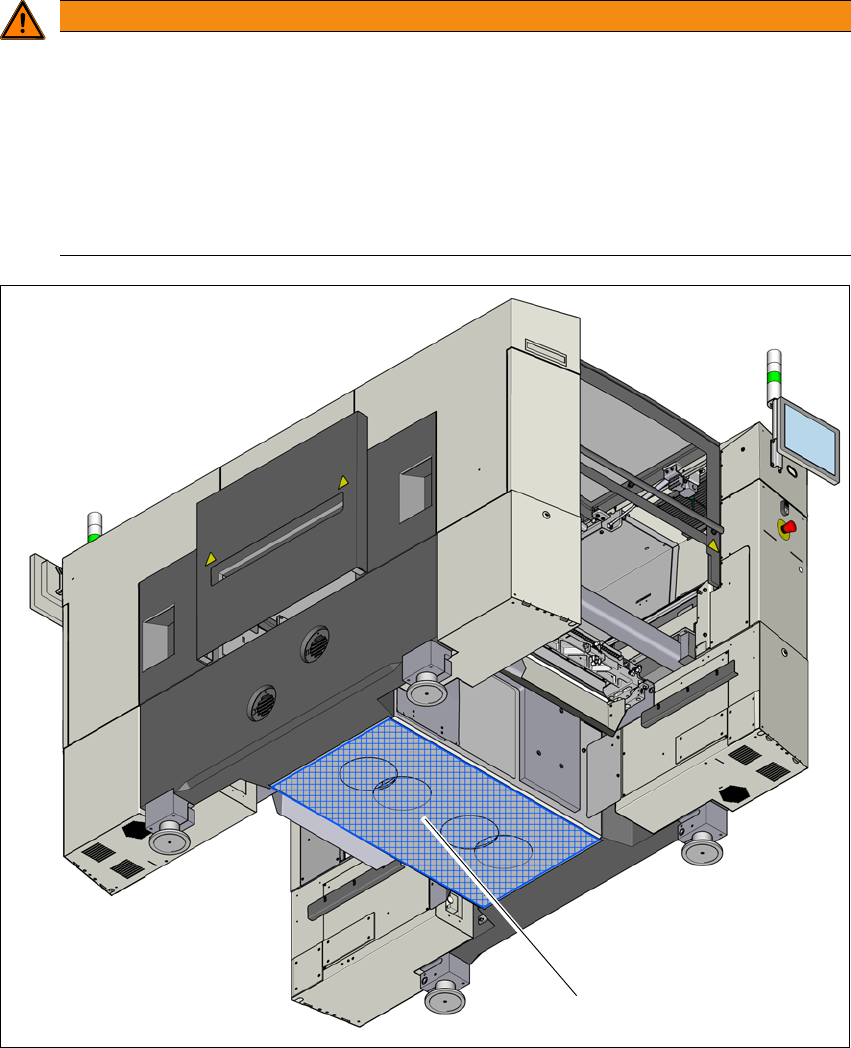

Bilde 4.1 - 3 Bæreflater - gaffelen er parallelt til transportretningen for kretskort
(1) Bæreflate for gaffeltruckens gaffel
ADVARSEL
Fare for skader på grunn av ensidig belastning!
Enhver ensidige belastning av maskinføttene, for eksempel, når automaten veltes, kan
medføre en deformasjon av festeanordningen for maskinføttene.
Vennligst sørg for at gaffelen belastes jevnt når bestykningsautomaten løftes.
Bruk et fast underlag mellom gaffel og bestykningsautomat.
Sørg for at en annen person observerer løfteoperasjonene i forbindelse med bestyk-
ningsautomaten og sørger for at bestykningsautomaten ikke velter til siden.
(1)
4 Oppsett og idriftsettelse Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
4.1 Transport og leveringskonfigurasjon Fra programvareversjon SR.713.1 Utgave 12/2020
188
4.1.5.4 Hva skal du overholde for all del når du transporterer maskinen?
4
4
ADVARSEL
Fare for materielle skader!
Gjengene for maskinføttene i automatrammen kan være utsatt for skader på grunn av at
de slepes på bakken eller er utsatt for støt.
Vennligst legg for all del merke til at maskinføttene svever fritt over bakken når du
skal transportere automaten.
ADVARSEL
Fare for materielle skader på vakuumpumpens avtrekkskanal!
Det er mulig at vakuumpumper er montert i plasseringsområde 1. Avtrekkskanalen er
montert under maskinstenderen. Denne avtrekkskanalen kan være utsatt for skader når
automaten transporteres ved hjelp av en gaffeltruck.
Demontér avtrekkskanalen før du transporterer bestykningsautomaten ved hjelp av
en gaffeltruck.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 4 Oppsett og idriftsettelse
Fra programvareversjon SR.713.1 Utgave 12/2020 4.2 Infrastruktur på oppstillingsstedet
189
4.2 Infrastruktur på oppstillingsstedet
4
4.2.1 Anbefalinger som gjelder undergrunnens kvalitet
Undergrunnen for bestykningsautomaten skal være solid og jevn, fordi dynamiske krefter kan ge-
nerere vibrasjoner på oppstillingsstedet når bestykningsautomaten er i drift. Omfanget på vibra-
sjonene er avhengig av undergrunnens konstruksjon. I utgangspunktet er følgende egnet, såfremt
parametrene for bakkebelastning, etc., overholdes:
– Stålbetong-takkonstruksjoner, for eksempel, tak på industrihaller
– Stålbetong-gulvplater, for eksempel, betonggulv i industrihaller som ikke har kjeller
– Rom med dobbeltgulv, såfremt et stabilt fundament er installert i mellomrommet. For dette
mellomfundamentet gjelder de samme oppstillingsbetingelser. Det kan være produsert av
stålbærere eller av betong.
4.2.1.1 Maksimal bakkejevnhet
Bestykningsautomatens undergrunn må ha en helning på maksimalt 0,63 %. Dette tilsvarer en
helning på 5 mm langs en strekning på 800 mm.
4.2.1.2 Maskinvekt og flatelast
Verdiene for maskinvekter og flatelaster finner du i avsnitt 3.5.1, side 108.
VARSEL
Vennligst også legg merke til og overhold dokumentet "Nettverks- og trykkluftkonfigura-
sjon for SMD-anlegg" (på tysk og engelsk, artikkelnummer 00197548-xx), som du vil mot-
ta når SIPLACE- bestykningsautomaten blir levert.
