Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjon sutvidelser Fra programvareversjon SR.713.1 Utgave 12/2020 6.3 Forlengelse av forsyningsbåndet 303 6.3 Forlengelse av forsyningsbåndet Artikkelnummer 00520…
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.2 Strekkode-leser for kretskort Fra programvareversjon SR.713.1 Utgave 12/2020
302
6.2 Strekkode-leser for kretskort
6.2.1 Beskrivelse
Strekkodelesere for kretskort hjelper ved automatisk registrering og dekodering av strekkoder på
kretskort. Strekkode-leserne for kretskort installeres på bestykningsautomatens forsyningsside,
på transportsystemet for kretskort, og der på forlengelsen av forsyningsbåndet. Alt etter posisjo-
nen som strekkodestripene har, er det mulig å montere strekkode-lesere slik at strekkodestripene
kan leses på langs eller på tvers av transportretningen for kretskort.
Ved enkelttransport er det mulig å etterinstallere to strekkodelesere for kretskort. Disse kan
skanne både oversiden og undersiden på kretskortene.
Ved dobbelttransport er det mulig å etterinstallere fire strekkodelesere for kretskort. Disse kan
skanne både oversiden og undersiden på kretskortene - på begge transportspor.
Det tilbys følgende strekkodelesere:
– 2D kodelesere for kretskort
Denne kodeleseren behandler strekkode og matrisekode. Matrisekoder brukes særlig når
det er lite plass til strekkode-etiketter.
6
6.2.2 Tekniske data - 2D-kodeleser
6
Mål (L x B x H)
55 x 42 x 22 mm
3
Vekt 125 gram
Kodearter 2D Data Matrix ECC 0, 50, 80, 100, 140 og 200
Data Matrix ECC200
QR Code, MicroQR Code
Lengde på strekkoden
Enkelttransport
Dobbelttransport, asynkron
Dobbelttransport, synkron
maks. 40 tegn
maks. 40 tegn
maks. 40 tegn
Datagrensesnitt RS232, USB 2.0
Elektrisk tilkobling 15-polet D-Sub-HD-plugg
Driftsspenning 5 V- til 24 V-
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.3 Forlengelse av forsyningsbåndet
303
6.3 Forlengelse av forsyningsbåndet
Artikkelnummer 00520560-xx Forlengelse av forsyningsbåndet - enkelttransport
Artikkelnummer 00520561-xx Forlengelse av forsyningsbåndet - dobbelttransport
6.3.1 Beskrivelse
Strekkode-lesere for kretskort kan installeres ved forlengelsen av forsyningsbåndet.
6

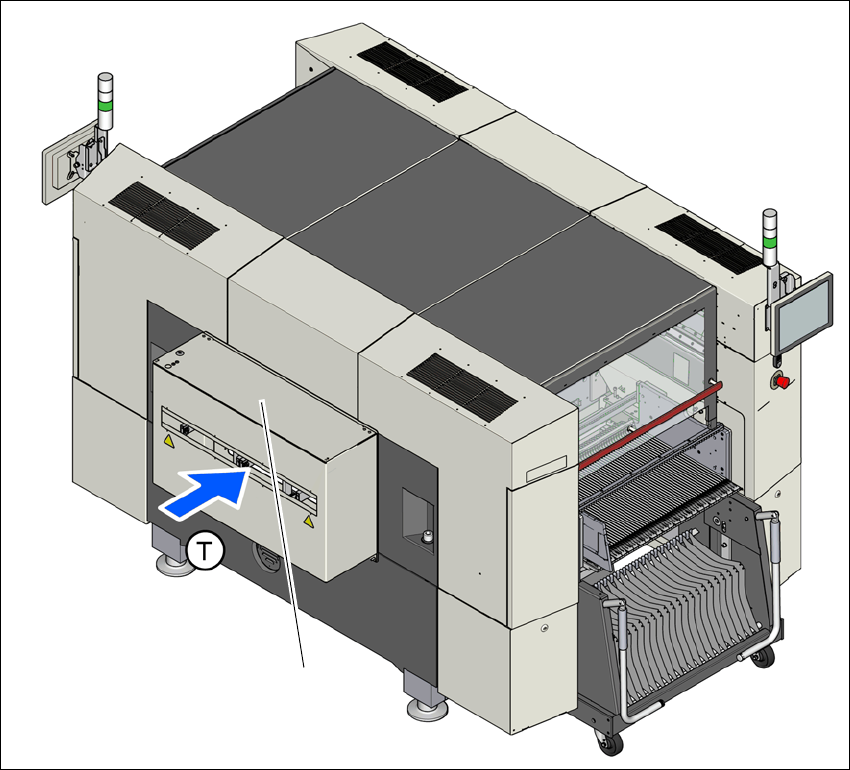

Bilde 6.3 - 1 Forlengelse av forsyningsbåndet på SIPLACE SX1/SX2
(1)
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.4 Waffle-Pack-veksler (WPC5/WPC6) Fra programvareversjon SR.713.1 Utgave 12/2020
304
6.4 Waffle-Pack-veksler (WPC5/WPC6)
Funksjonalitet og tekniske data på WPC5 er i utgangspunktet identiske med dem som WPC6 har.
I tillegg er WPC6 utstyrt med nonstop-modul.
6.4.1 Beskrivelse
Waffle-Pack-veksleren stiller moduler i platemagasiner til disposisjon, slik at du unngår unødven-
dig tap av tid når platemagasiner skal lagres og byttes automatisk. Takket vær en valgfri program-
merbar tilgang til opptil 28 øker dessuten tilbudet på moduler som stilles til disposisjon.
Waffle-Pack-veksleren er utstyrt med et integrert understell og kan flyttes til andre posisjoner uten
problemer. Den leveres med transporthøyden på kretskort som er installert for bestykningsauto-
matene, men det er mulig å tilpasse den til transporthøyder for kretskort på 900, 930 og 950 mm
med noen få håndgrep. I den resterende posisjonen må modulbordet være utrustet med 30 posi-
sjoner.
