Instruksjonsbok SIPLACE SX1/SX2 u tgave V2 og utgave V3 3 Teknisk e data og moduler Fra programvareversjon SR.713.1 Utgave 12/2020 3.11 Modulvogn 169 3.1 1 Modulvogn Artikkelnummer 00519922-xx Modulv ogn SIPLACE SX1/SX2 …
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.10 X-tilførselsmoduler Fra programvareversjon SR.713.1 Utgave 12/2020
168
3.10.6.2 Sikkerhetsinstruksjoner
3.10.6.3 Tekniske data
3
3
3
3
Advarsel mot skader på hendene
Når armen trekkes inn i parkposisjonen, er det fare for at det kan
oppstå skader på hendene.
Når armen trekkes inn, skal hånden din ikke være mellom ar-
men og
SIPLACE PowerConnector X.
Lengde 648,4 mm (trukket inn)
866,9 mm (trukket ut)
Bredde 34,4 mm
Høyde 188,4 mm
Opptatte posisjoner 3
Vekt 3,2 kg
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.11 Modulvogn
169
3.11 Modulvogn
Artikkelnummer 00519922-xx Modulvogn SIPLACE SX1/SX2 med 60 spor
Artikkelnummer 00519722-xx Modulvogn SIPLACE SX1/SX2 med 30 spor
Det er mulig å koble 2 modulvogner SIPLACE SX1/SX" med 60 spor hver, til bestykningsautoma-
ten SIPLACE SX1/SX2. Hvis WPC5/WPC6 ble satt i én av posisjonene, står en modulvogn med
30 spor til din disposisjon i den resterende posisjonen.
3

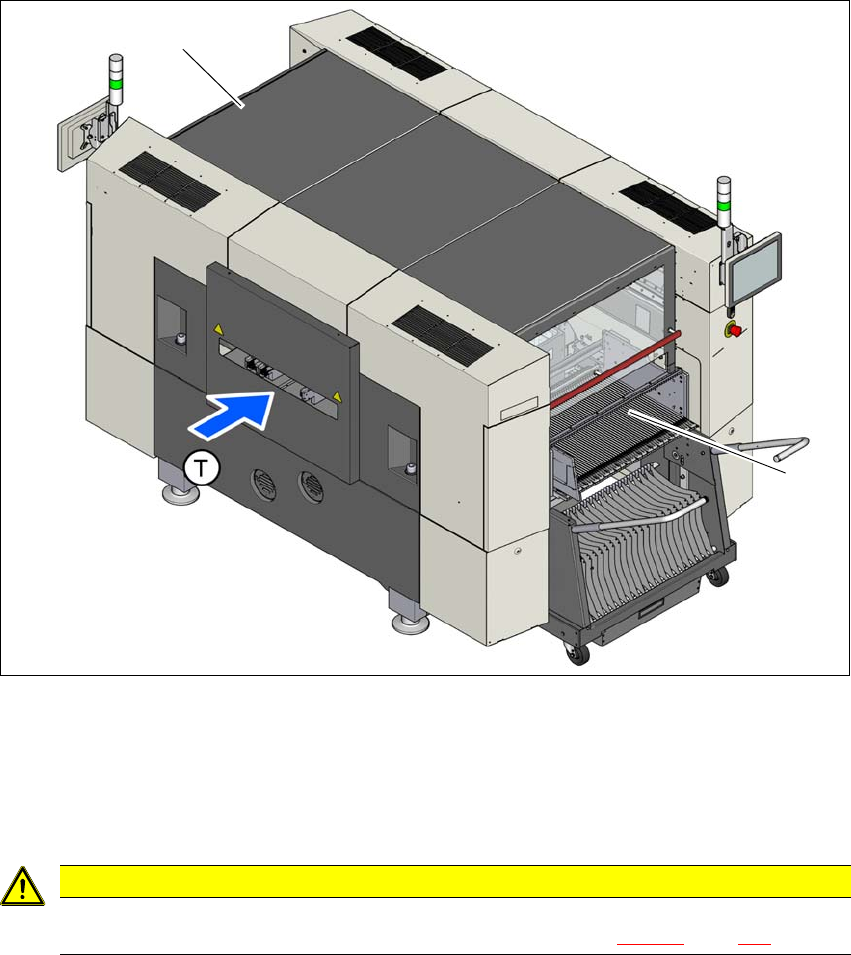

Bilde 3.11 - 1 Posisjoner for modulvogner, SIPLACE SX1/SX2
(1) Posisjon 1
(2) Posisjon 2
(T) Transportretning for kretskort
3
OBS!
Modulvogner på SIPLACE SX1/SX2 må kun kobles til posisjoner hvor inntrekksanordnin-
gen for modulvogner på SIPLACE SX1/SX2 er installert (bilde 5.15 - 4
, side 283).
(2)
(1)
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.11 Modulvogn Fra programvareversjon SR.713.1 Utgave 12/2020
170
3.11.1 Struktur
Modulvognene er selvstendige moduler som kan utstyres med tilførselsmoduler på en ekstern
innstillingsplass. Skifte av modulvogner krever derfor kun en kort avbrudd av produksjonsproses-
sen.
En modulvogn består i all hovedsak av understell, modulbord for å kunne ta opp tilførselsmoduler,
belterullecontainer, og belteavfallsbeholder. Det er to forskjellige modulvogner tilgjengelig: en mo-
dulvogn med et modulbord med 60 spor, og en modulvogn met et modulbord med 30 spor. Mo-
dulvognen med 30 spor skal settes ved siden av WPC5/WPC6.
3
Bilde 3.11 - 2 Modulvogn, SIPLACE SX1/SX2 med 60 spor, frontside og bakside
(1) Understell
(2) Modulbord
(3) Beltecontainer
(4) Belteavfallsbeholder
(5) Håndtak
(6) Beskyttelse mot inngrep
(1)
(2)
(5)
(4)
(3)
(5)
(4)
(6)
(6)
