Instruksjonsbok SIPLACE SX1/SX2 u tgave V2 og utgave V3 3 Teknisk e data og moduler Fra programvareversjon SR.713.1 Utgave 12/2020 3.8 Portalsystem 139 3.8.2 Port alens struktur 3 Bilde 3.8 - 2 Portalens strukt ur - slik…
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.8 Portalsystem Fra programvareversjon SR.713.1 Utgave 12/2020
138
3.8 Portalsystem
3
3.8.1 Portalenes posisjon
3
Bilde 3.8 - 1 Posisjon av portalene på SX2-bestykningsautomaten
(1) Portal 1
(2) Y-akse, portal 1, og portal 2
(3) Y-akse, portal 1, og portal 2 (skjult)
(4) Portal 2
(T) Transportretning for kretskort
OBS!
Alltid bruk håndtaket for å flytte portalen - kun for SIPLACE SX1/SX2 V3
Håndtaket for å kunne flytte portalen, finnes kun på SIPLACE SX1/SX2 V3. For å unngå
skader på portalen, skal portalen på SIPLACE SX1/SX2 V3 kun flyttes manuelt, ved å bru-
ke håndtaket som blir levert for dette formålet. Jfr. Pos. (3) på bilde 3.8 - 2
, side 139 eller
Pos. (4) på bilde 3.8 - 3
, side 140.
(1)
(2)
(4)
(3)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.8 Portalsystem
139
3.8.2 Portalens struktur
3

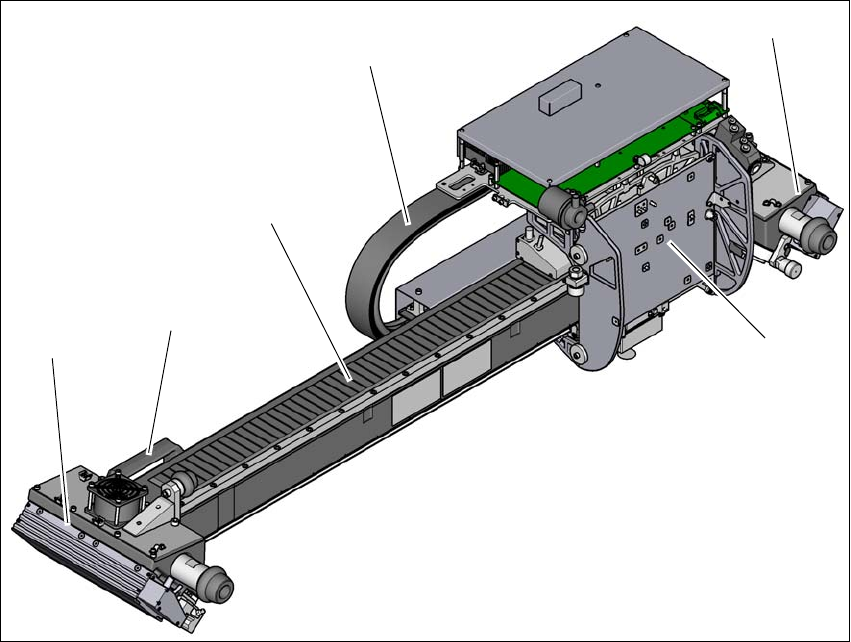

Bilde 3.8 - 2 Portalens struktur - slik ser hodebraketten ut
(1) Hodebrakett med X-lineær-motor (primærdel)
(2) Y-lineær-motor 2 med styrelager (primærdel) og ventilator
(3) Håndtak (kun på SIPLACE SX1/SX2 V3)
(4) Føringssystem med permanentmagnet (sekundærdel til X-lineær-motoren)
(5) Kabelslep
(6) Håndtak (kun på SIPLACE SX1/SX2 V3)
(7) Y-lineær-motor 1 med frittgående lager (primærdel) og ventilator
(4)
(3)
(1)
(2)
(6)
(5)
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.8 Portalsystem Fra programvareversjon SR.713.1 Utgave 12/2020
140
3

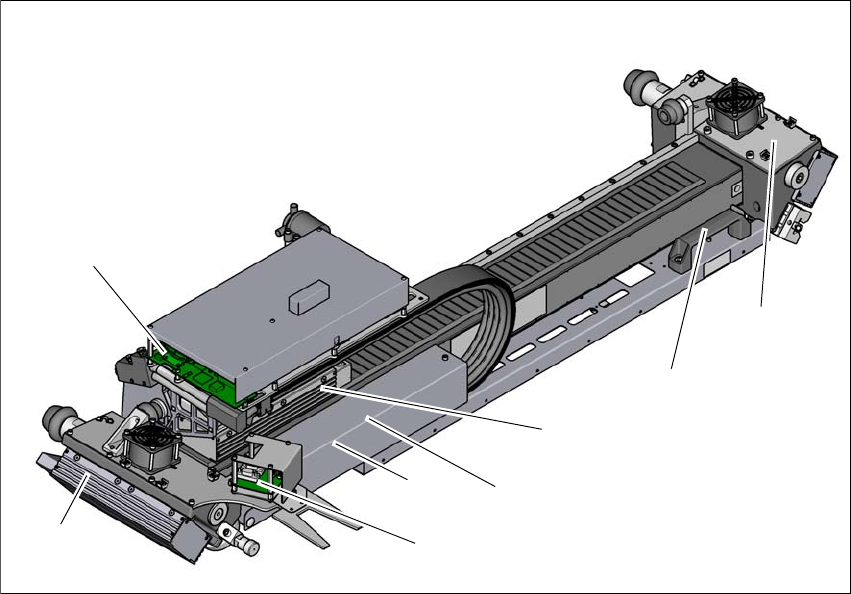

Bilde 3.8 - 3 X-aksens struktur - slik ser hodebraketten ut
(1) Y-lineær-motor 1 med frittgående lager (primærdel) og ventilator
(2) Hodeplatine med Head Control Unit
(3) Y-lineær-motor 2 med frittgående lager (primærdel) og ventilator
(4) Håndtak (kun på SIPLACE SX1/SX2 V3)
(5) X-lineær-motor (primærdel)
(6) Portalgrensesnitt X-akse (under tildekningen)
(7) Portalgrensesnitt Y-akse (under tildekningen)
(8) Sensormodul
(2)
(1)
(4)
(5)
(6)
(8)
(7)
(3)
