2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.2 Varselskilt Fra programvareversjon SR.713.1 Utgave 12/2020
62
2.2.13 Varselskilt på transportsystemet for kretskort
2

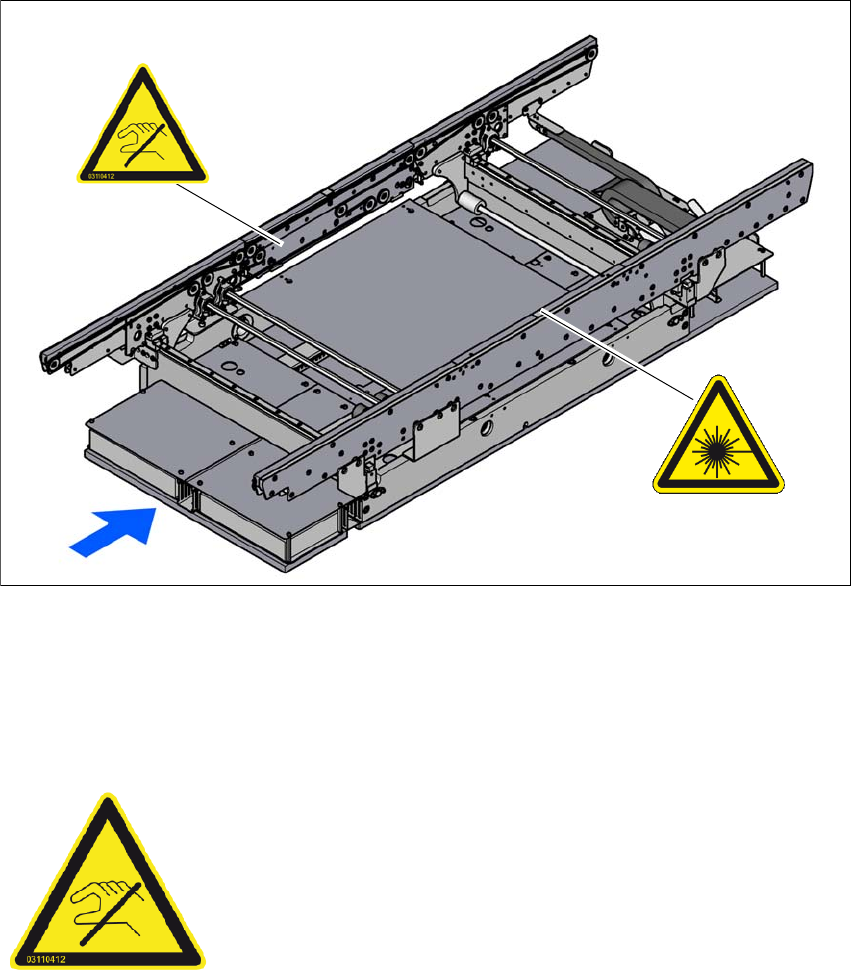

Bilde 2.2 - 16 Varselskilt på LP-transportsystemet (eksempel: enkelttransport)
(1) Varselskilt "Ømfintlige transportsidevegger"
Pos. W 004, på laserlysporten
2.2.13.1 Varselskilt "Ømfintlige transportsidevegger" på klemplaten
2
Artikkelnummer 03110412-01 (antall: enkelttransport 1, dobbeltransport 2)
(1)
W 004
Omfintlige transportsidevegger!
Transportsideveggene er veldig ømfintlige og må for all del ikke
flyttes uten at bremsene blir løsnet.
Gjør du det likevel, kan dette medføre irreparable skader på
transportsideveggene.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 2 Driftssikkerhet
Fra programvareversjon SR.713.1 Utgave 12/2020 2.2 Varselskilt
63
2.2.13.2 Varselskilt W 004
2
Pos. W 004 på bilde 2.2 - 16, side 62, artikkelnummer 03223713-01
(antall: enkelttransport 1, dobbeltransport 2)
2
LASERSTRÅLING
Risikoklasse 2
I henhold til IEC 60825-1:2014
Ikke se inn i laserstrålen!
2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.3 Klassifisering av de optiske systemene Fra programvareversjon SR.713.1 Utgave 12/2020
64
2.3 Klassifisering av de optiske systemene
2.3.1 Klassifisering av hele maskinen
2
2.3.1.1 Laserklassifisering
Følgende moduler klassifiseres under risikoklasse 2:
2
Følgende moduler klassifiseres under laserklasse 3B:
2
Den driftsklare bestykningsautomaten klassifiseres under risikoklasse 2.
Risikoklassene kartlegges i henhold til IEC 60825-1:2014.
Modul Data
BE-sensor på SpeedStar Maksimal optisk utgangseffekt: < 1 mW
Bølgelengde: 635 nm
BE-sensor på MultiStar CPP Maksimal optisk utgangseffekt: < 1 mW
Bølgelengde: 635 nm
Laserlysporter på LP-transporten Maksimal optisk utgangseffekt: < 1 mW
Bølgelengde: 650 nm
Strekkode-leser for 1D kretskort
(Datalogic DS1500)
Maksimal optisk utgangseffekt: --
Bølgelengde: 658 nm
Modul Data
3D-koplanaritets-lasermodul Maksimal optisk utgangseffekt: 60 mW
Bølgelengde: 670 nm
Jfr. avsnitt 6.7
3D-koplanaritets-lasermodul, side
318
.
