2.1.5 Sikkerhetsinformasjon som gjelder permanentmagneter
For lineærmotorene på X- og Y-aksen brukes det sterke permanentmagneter.
2
2
2
2
FARE
Fare for livet på grunn av sterke permanentmagnetfelt inne i bestykningsautomaten!
Når beskyttelseshetter inne i bestykningsautomaten er åpne, er det fare for personers liv
- spesielt når det er snakk om personer med passive eller aktive implantater som, for ek-
sempel,
– pacemakere,
– hjertestartere,
– insulinpumper, etc.
Personer som faller under dette farevarselet, skal unngå å være i umiddelbar nærhet
av bestykningsautomaten.
ADVARSEL
Fare for kvestelser!
Personer som har passive metallimplantater (for eksempel, plater, skruer, etc.) står i fare
for å pådra seg kvestelser.
Når beskyttelseshetter er åpne, ikke rekk hendene inn i bestykningsautomaten, og
bøy deg heller ikke over den åpne bestykningsautomaten.
Ikke ta metallgjenstander inn i fareområdet.
OBS!
Tap av data på grunn av sterke permanentmagnetfelt er mulig!
På grunn av sterke magnetfelt er det fare for at data på databærere eller bank- / kreditt-
kort blir ødelagt eller slettet.
Hold databærere og bank / kredittkort unna bestykningsautomaten.
2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.1 Sikkerhetsinformasjon Fra programvareversjon SR.713.1 Utgave 12/2020
36

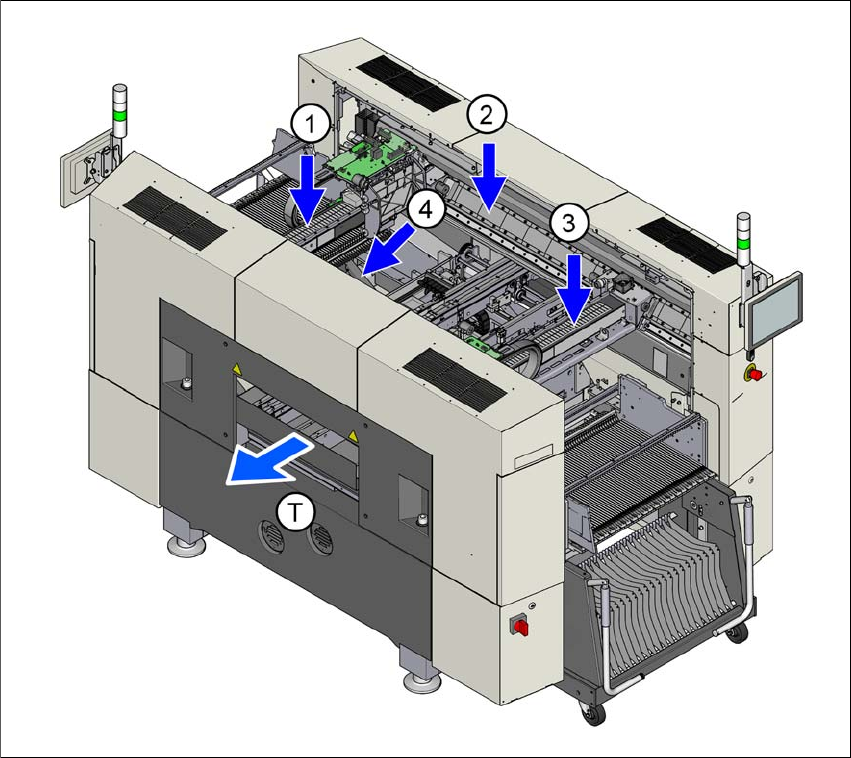

Bilde 2.1 - 1 Posisjon av permanentmagnetene for lineærdriftene
(1) Permanentmagneter av X-lineærmotoren på portal 2
(2) Permanentmagneter av Y-lineærmotoren til portal 1 og portal 2 (for frittgående lagre eller sty-
relagre)
(3) Permanentmagneter av X-lineærmotoren på portal 1
(4) Permanentmagneter av Y-lineærmotoren til portal 1 og portal 2 (for frittgående lagre eller sty-
relagre)
(T) Mønsterkortets transportretning
Vennligst overhold følgende instruksjoner for arbeid på permanentmagnetene:
Det er absolutt forbudt for personer med aktive implantater (for eksempel, pacemakere) eller
andre ferromagnetiske proteser å jobbe med disse redskapene eller å komme nær dem.
Overhold sikker avstand til lineærmotoren!
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 2 Driftssikkerhet
Fra programvareversjon SR.713.1 Utgave 12/2020 2.1 Sikkerhetsinformasjon
37
På grunn av sterke magnetiske tiltrekningskrefter skal særskilte forsiktighetstiltak overholdes
i direkte nærhet av magnetbanen og av den mobile primærkomponenten. Tunge eller brede
gjenstander av stål eller jern må aldri tas manuelt nær magnetbanen. Siden de magnetiske
tiltrekningskreftene ikke er synlige, blir deres påvirkninger i nærheten av magnetbanen som
regel undervurdert. Magnetisk tiltrekningskraft kan starte abrupt. I nærheten av ferromagne-
tiske gjenstander (av stål eller jern) som har en lignende størrelse som magnetbanen, kan
den øke til flere tusen Newton.
Når du håndterer magnetbanen, skal du alltid ha på deg passende arbeids- og verneklær (for
eksempel, hansker, sko, etc.).
Kun tilstrekkelig kvalifiserte SIPLACE-teknikere skal ha lov til å utføre monteringsarbeid og
andre oppgaver når det kommer til å skifte magnetbanen.
For nødstilfeller skal du alltid ha minst to kiler (cirka 10° til 15°) bestående av et massivt, ikke-
magnetisk materiale (for eksempel, aluminium) og en ikke-magnetisk hammer (cirka 2 til 3
kg) klart. Disse verktøyene trengs i et nødstilfelle; dette for å løsne komponenter som sitter
magnetisk fast på magnetbanen, og får å frigjøre ekstremiteter som muligens er kvestet (fin-
ger, hånd, fot). Aldri legg spolemodulen av en jernkjernemotor direkte på magnetbanen.
Elektroniske redskaper og måleinstrumenter kan skades eller ødelegges av sterke magnet-
felt. Ikke legg redskaper som inneholder magnetiske komponenter, nær datamaskiner, skjer-
mer eller magnetiske databærere (for eksempel, harddisker, kredittkort, audio- og videobånd,
etc.)
Hold avstand på minst 45 cm mellom enkelte magnetbaner hhv. mellom en magnetbane og
andre magnetiske overflater.
Magneter skal deponeres på fagkyndig måte. En vesentlig del av fagkyndig deponering er
fullstendig avmagnetisering av permanentmagnetene.
