3 Tekniske data og moduler Instru ksjonsbok SIPLACE SX1/SX2 utgav e V2 og utgave V3 3.7 Plasseringshode Fra programvareversjon SR.713.1 Utgave 12/202 0 132 3.7.5.6 SIPLACE MultiSt ar CPP i blandet modus med komplett rot …
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.7 Plasseringshode
131
3.7.5.5 SIPLACE MultiStar CPP i Collect&Place-modus
I denne modusen bearbeider SIPLACE MultiStar CPP små moduler.
3

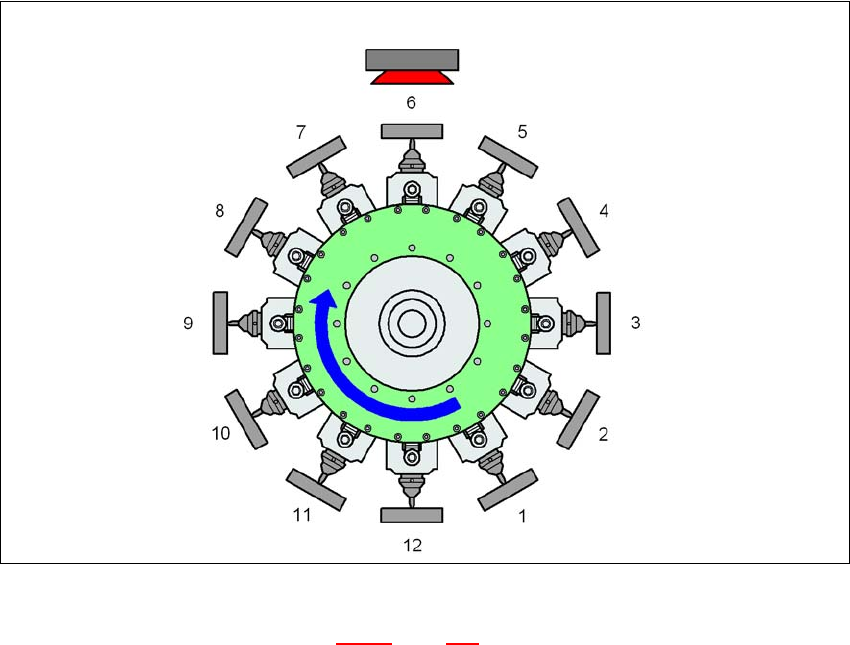

Bilde 3.7 - 8 SIPLACE MultiStar CPP - Collect&Place-modus
K_BE liten modul (jfr. Tabell 3.7 - 1, side 129)
Type 30 modulkamera, Type 30
1 ... 12 Rekkefølge for opphenting av moduler
3
Type 30
K_BE
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.7 Plasseringshode Fra programvareversjon SR.713.1 Utgave 12/2020
132
3.7.5.6 SIPLACE MultiStar CPP i blandet modus med komplett rotasjon
I denne modusen blir små og mellomstore moduler bearbeidet.
3
Bilde 3.7 - 9 SIPLACE MultiStar CPP - blandet modus
K_BE liten modul, jfr. Tabell 3.7 - 1, side 129
M_BE_1 mellomstor modul, type 1 (jfr. Tabell 3.7 - 1, side 129)
M_BE_2 mellomstor modul, type 2 (jfr. Tabell 3.7 - 1
, side 129)
Type 30 modulkamera, type 30
Type 33 stasjonært modulkamera, type 33
1...8 Rekkefølge for opphenting av moduler
1 ... 12 Rekkefølge for opphenting av moduler
3
Tilstøtende segmenter til SIPLACE MultiStar CPP-hodet kan ikke hente opp moduler av type M_-
BE_2 hvis diagonalen av en mellomstor modul, type 2 (M_BE_2) er lengre enn 39,8 mm.
Type 30 Type 30
Type 33 Type 33
K_BE
M_BE_2
M_BE_1
K_BE
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.7 Plasseringshode
133
3.7.5.7 SIPLACE MultiStar CPP i utvidet Pick&Place-modus
I utvidet Pick&Place-modus med begrenset rotasjon kan SIPLACE MultiStar CPP plassere hele
modulspektret fra 01005 til 50 mm x 40 mm. Den store modulen vil da hentes som siste i rekke-
følgen, optisk sentrert og plasseres som første modul.
3
Bilde 3.7 - 10 SIPLACE MultiStar CPP - blandet modus
K_BE liten modul (jfr. Tabell 3.7 - 1, side 129)
M_BE_2 mellomstor modul, type 2 (jfr. Tabell 3.7 - 1
, side 129)
G_BE stor modul (jfr. Tabell 3.7 - 1
, side 129)
Type 30 modulkamera, type 30
Type 33 stasjonært modulkamera, type 33
1 ... 8 Rekkefølge for opphenting av moduler
3
Tilstøtende segmenter til SIPLACE MultiStar CPP-hodet kan ikke hent opp moduler av typene M_-
BE_2 og G_BE, hvis diagonalen av disse modulene er lengre enn 39,8 mm.
Type 30
K_BE
G_BE
Type 33
M_BE_2
