3.7.2.1 Oversikt
3

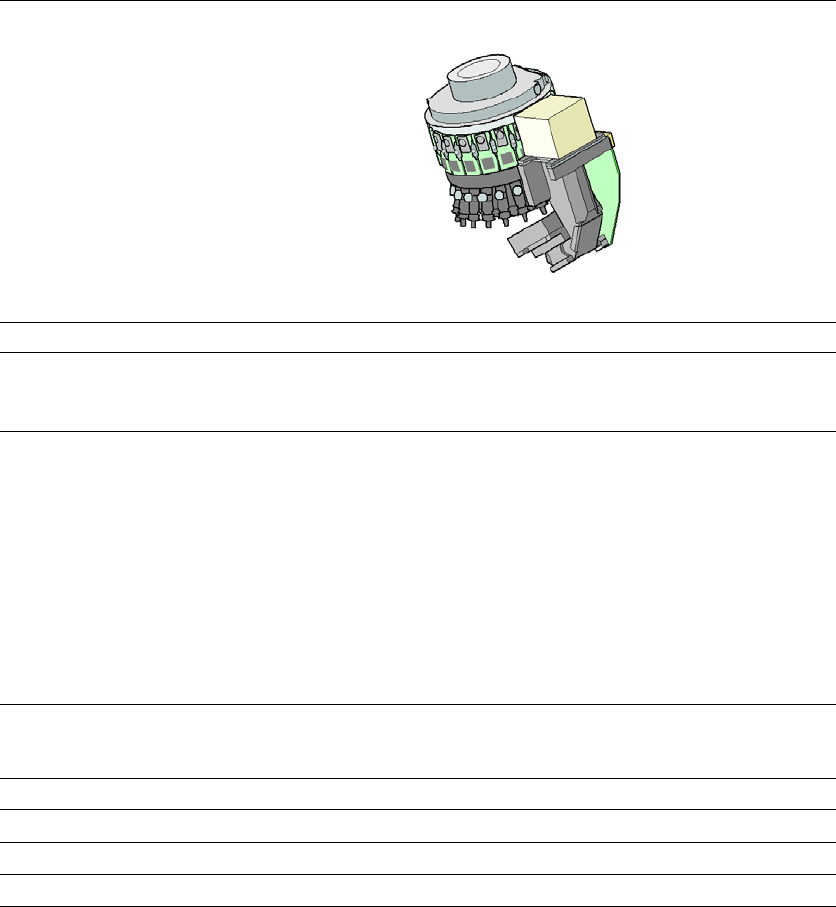

Bilde 3.7 - 2 SIPLACE C&P20 P - Oversikt
(1) Trykklufttilkobling for 20 venturidyser som tilhører hente-/plasserings- og holdekretsen
(2) Platine "vakuumsensor holdekrets"
(3) Stjernemotor
(4) Håndtak
(5) DP-drift, 20 drifter
(6) Stjerne med 20 pipetter
(7) Trykkreguleringsventil
(8) Z-motor (lineær motor)
(9) Retursylinder
(5)
(1)
(7)
(2)
(3)
(4)
(6)
(8)
(9)
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.7 Plasseringshode Fra programvareversjon SR.713.1 Utgave 12/2020
122
3.7.2.2 Tekniske data for SIPLACE SpeedStar (C&P20 P)
3
SIPLACE SpeedStar (C&P20 P)
med modulkameratype 23 med modulkameratype 41
Modulspektrum
*a
*)a Vennligst legg merke til at modulspektret som kan bestykkes, også påvirkes av Pad-geometriene, kunde-
spesifikke standarder, innpakningstoleranser for moduler og modultoleranser.
01005 til 2220, Melf, SOT,
SOD
0201 (metrisk) til 2220,
Melf, SOT, SOD, Bare-Die,
Flip-Chip
Modulspesifikasjoner
maks. høyde
min. benraster
min. benbredde
min. Ballraster
min. balldiameter
min. mål
maks. mål
maks. vekt
4 mm
250 µm
100 µm
400 µm
200 µm
0,18 mm x 0,18 mm
6mm x 6 mm
1 g
4 mm
80 µm
30 µm
100 µm
50 µm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Nedsettelseskraft
1,3 N ± 0,5 N (standardverdi)
0,5 N- 4,5 N
Touchless Placement (berøringsfri plassering)
Pipett-typer
40xx 40xx
X/Y-nøyaktighet
*b
*)b Nøyaktighetsverdiene tilsvarer betingelsene i SIPLACE sitt leverings- og ytelsesomfang.
± 41µm / 3σ ± 41µm / 3σ
Vinkelnøyaktighet
± 0,5° / 3σ ± 0,5° / 3σ
Belysningsflater
55
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.7 Plasseringshode
123
3.7.3 Sensor til dropbeholderen for moduler
Sensoren til dropbeholderen for moduler overvåker at dropbeholderen sitter riktig i setet sitt.
– Hvis dropbeholderen ikke ble satt inn på riktig måte, er det ikke mulig å starte bestyknings-
automaten.
– Hvis dropbeholderen springer ut av festeanordningen sin under bearbeidingsprosessen,
stoppes bestykningsautomaten umiddelbart; dette for å unngå hodekræsj.
3.7.4 Vakuumpumpe (som opsjon)
Vakuumpumpen til SIPLACE SpeedStar er montert bak modulinntakene i posisjon 1 i maskin-
stenderen. Det er to typer som er tilgjengelige:
– Vakuumpumpe VX4.25
– Vakuumpumpe
VX4.25/0-47 IE3
3.7.4.1 Oversikt - type VX4.25
Artikkelnummer 03128463-xx vakuumpumpe VX4.25
3
Bilde 3.7 - 3 Oversikt - vakuumpumpe
(1) Stedet der vakuumpumpen blir installert
(2) Vakuumpumpe VX 4.25
(1)
(2)
