4.3.9 Slik justerer du bestykningsautomaten med maskinvater

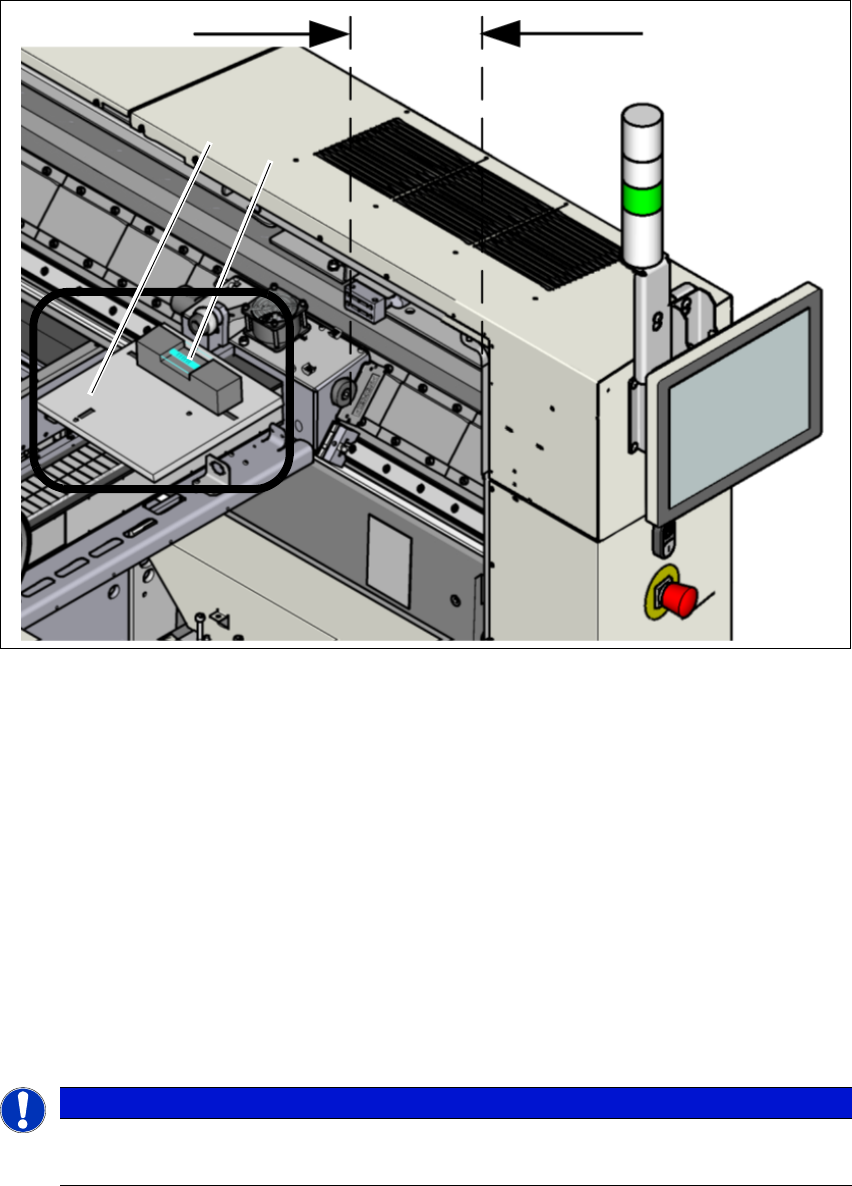

Bilde 4.3 - 8 Slik justerer du bestykningsautomaten i X- og Y-retning - måleanordning

 Målingene gjøres ved portal 1.

 Skyv portalen i Y-retning innover. Avstand mellom de to bufferne skal være ca. 300 mm (eller

ca. 4-5 røde punkter på lineærføringen).

 Sett bæreplaten (1) slik på portalen at 3 bærestifter ligger opp på de ledige flatene mellom

løpeflaten og magnetene. Vennligst sørg for at de 3 bærestiftene ligger jevnt på.

 Legg maskinvateret (med målenøyaktighet på 0,02 mm) opp på bæreflaten, og mål på 3 ste-

der.

– Justering av Y-aksen på siden med frittgående lager og på siden med styrelager.

– Justering av X-aksen i midten av X-portalen. Holdeanordningen for hodet skal stå i

midten av X-portalen.

VARSEL

Garanti for maskinvaterets omslagsnøyaktighet

 Sett maskinvateret i X- og Y-retning på bæreplaten - alltid i samme retning.

300 mm

(1)

(

Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 4 Oppsett og idriftsettelse

Fra programvareversjon SR.713.1 Utgave 12/2020 4.3 Slik stiller du bestykningsautomaten opp

215

 Justér bestykningsautomaten i henhold til følgende rekkefølge:

(1) Justering av bestykningsautomaten i Y-retning på siden med styrelager og på siden med fritt-

gående lager. Måletoleransen er 0,10 mm.

(2) Justering av bestykningsautomaten i X-retning i midten av portalen. Måletoleransen er 0,10

mm.

(3) Kontrollér bærekraften på de 4 maskinføttene. Alle 4 maskinføtter må stå fast på gulvet og

utsatt for jevn belastning.

(4) Dra til maskinføttene på klemskruen med dreiemoment på 130 Nm.

(5) Slå litt på føttene med en hammer; dette for å kontrollere maskinføttenes bærekraft.

(6) Kontrollér igjen den nøyaktige justeringen av bestykningsautomaten, ved hjelp av maskinva-

teret.

4 Oppsett og idriftsettelse Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3

4.3 Slik stiller du bestykningsautomaten opp Fra programvareversjon SR.713.1 Utgave 12/2020

216

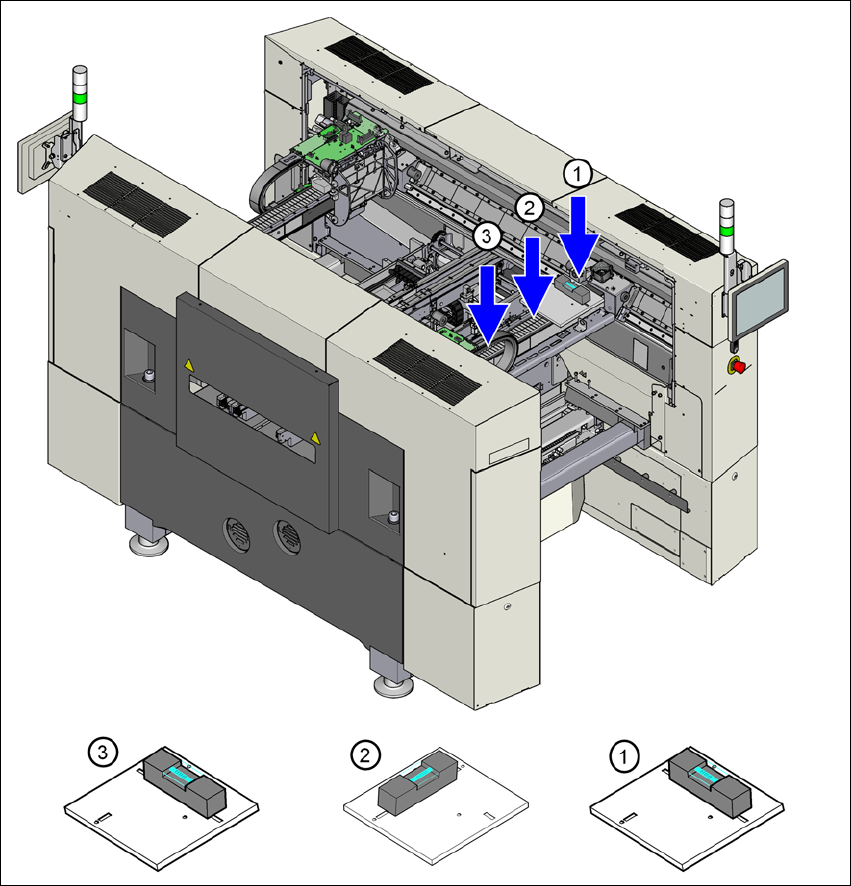

Bilde 4.3 - 9 Målepunkter på bestykningsautomaten
