Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.7 Plasseringshode
123
3.7.3 Sensor til dropbeholderen for moduler
Sensoren til dropbeholderen for moduler overvåker at dropbeholderen sitter riktig i setet sitt.
– Hvis dropbeholderen ikke ble satt inn på riktig måte, er det ikke mulig å starte bestyknings-
automaten.
– Hvis dropbeholderen springer ut av festeanordningen sin under bearbeidingsprosessen,
stoppes bestykningsautomaten umiddelbart; dette for å unngå hodekræsj.
3.7.4 Vakuumpumpe (som opsjon)
Vakuumpumpen til SIPLACE SpeedStar er montert bak modulinntakene i posisjon 1 i maskin-
stenderen. Det er to typer som er tilgjengelige:
– Vakuumpumpe VX4.25
– Vakuumpumpe
VX4.25/0-47 IE3

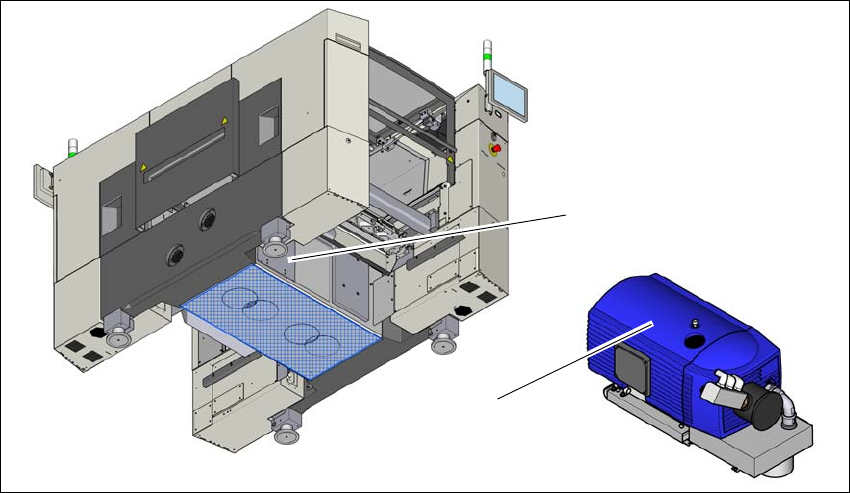

3.7.4.1 Oversikt - type VX4.25
Artikkelnummer 03128463-xx vakuumpumpe VX4.25
3
Bilde 3.7 - 3 Oversikt - vakuumpumpe
(1) Stedet der vakuumpumpen blir installert
(2) Vakuumpumpe VX 4.25
(1)
(2)
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.7 Plasseringshode Fra programvareversjon SR.713.1 Utgave 12/2020
124

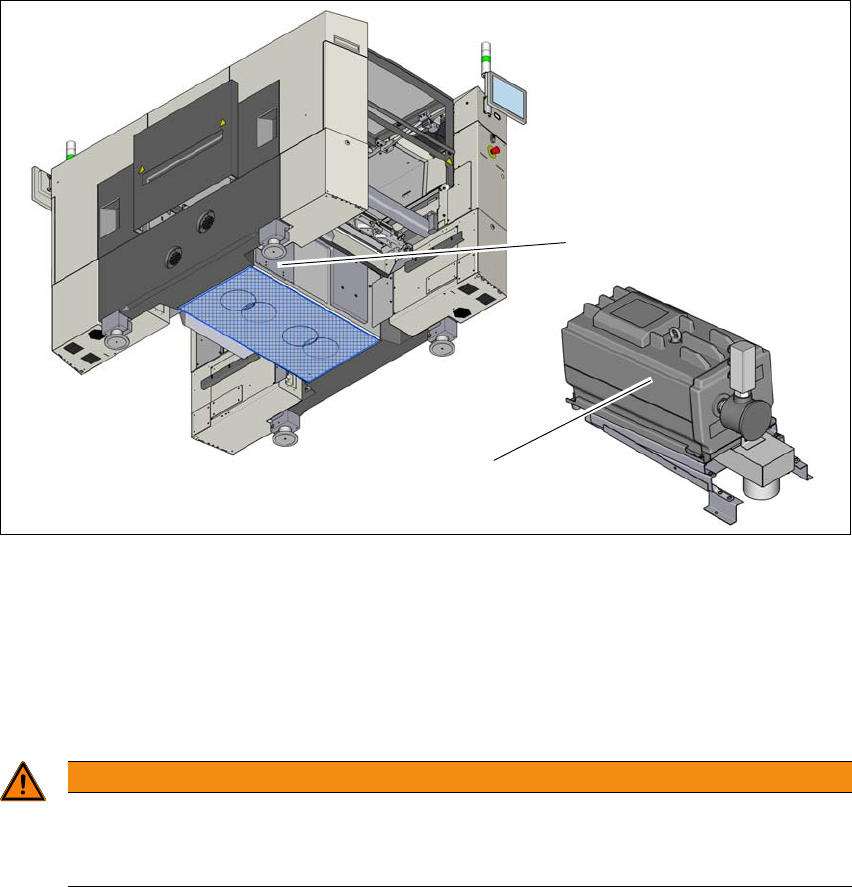

3.7.4.2 Oversikt - type VX4.25/0-47 IE3
Artikkelnummer 03224400-xx vakuumpumpe VX4.25/0-47 IE3
3
Bilde 3.7 - 4 Oversikt - vakuumpumpe
(1) Stedet der vakuumpumpen blir installert
(2) Vakuumpumpe VX 4.25 IE3
3.7.4.3 Sikkerhetsinstruksjoner for vakuumpumpen
3
(1)
(2)
ADVARSEL
Vennligst overhold sikkerhetsinstruksjonene!
Vennligst overhold sikkerhetsinstruksjonene i instruksjonsboka som er med i leve-
ransen.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.7 Plasseringshode
125
3.7.4.4 Beskrivelse
Det er kun SIPLACE SpeedStar som kan drives ved hjelp av vakuumpumpen. På SIPLACE SX1/
SX2 er SIPLACE SpeedStar med vakuumpumpe en opsjon.
I kombinasjon med vakuumpumpen vil trykkluftforbruket på SpeedStar C&P20 P2 / C&P20 P-ho-
det betydelig reduseres. En vakuumpumpe kan forsyne opptil to SpeedStar C&P20 P2 /
C&P20 P-hoder. De løpende driftskostnadene blir redusert; disse avhenger av høyden på ener-
gikostnadene.
Vakuumpumpen slås på og av sammen med bestykningsautomaten. Stasjonsprogramvaren tar
automatisk høyde for en retardasjonstid på 6 minutter når maskinen slås av; dette for å unngå
overoppheting av motoren.
3
3.7.4.5 Vedlikeholdsinstruksjoner
Vennligst overhold ekstra vedlikeholdsinstruksjoner for vakuumpumpen.
Vennligst les gjeldende avsnitt i vedlikeholdsinstruksjonsboka for din bestykningsautomat.
VARSEL
Verdiene for trykkluftforbruk finner du i avsnitt 3.4, side 105.
