Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 2 Driftssikkerhet
Fra programvareversjon SR.713.1 Utgave 12/2020 2.6 Sikkerhetsinnretninger
79
2.6.3 Brytere og knapper på bestykningsautomaten
2.6.3.1 Posisjon av brytere og knapper på bestykningsautomaten
2
Bilde 2.6 - 4 Posisjoner av brytere og knapper - syn på utleveringssiden for kretskort
(1) Hovedbryter
(2) Startknapp (hvit)
(3) Stoppknapp (svart)
(4) NØDSTOPP-knapp
(T) Transportretning for kretskort
(2)
(1)
(3)
(4)
2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.6 Sikkerhetsinnretninger Fra programvareversjon SR.713.1 Utgave 12/2020
80
2

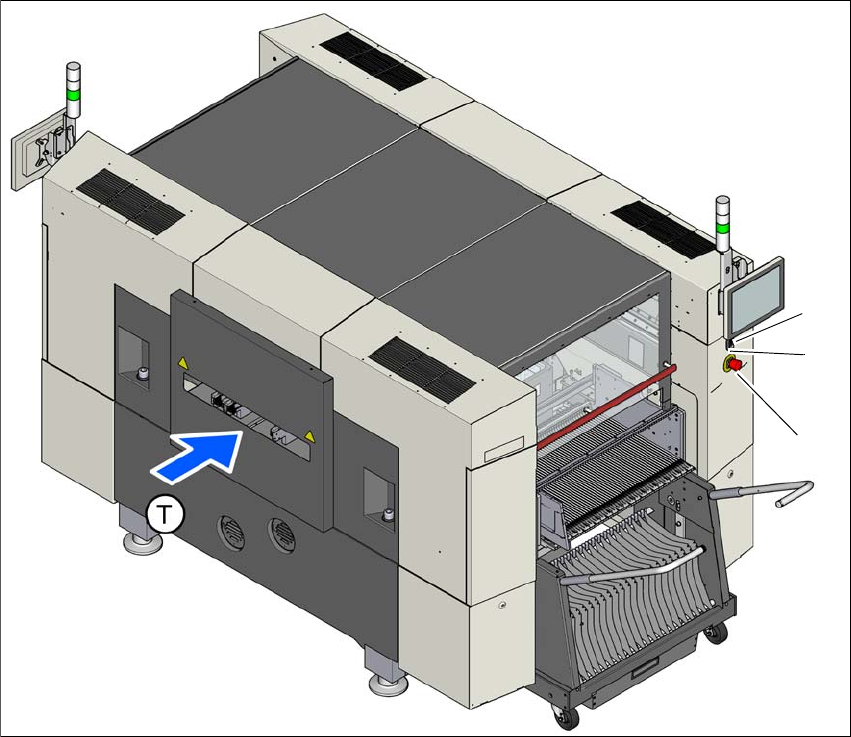

Bilde 2.6 - 5 Posisjon av brytere og knapper - syn på forsyningssiden for kretskort
(1) NØDSTOPP-knapp
(2) Startknapp (hvit)
(3) Stoppknapp (svart)
(T) Transportretning for kretskort
(2)
(1)
(3)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 2 Driftssikkerhet
Fra programvareversjon SR.713.1 Utgave 12/2020 2.6 Sikkerhetsinnretninger
81
2.6.3.2 Posisjon av vernebrytere på bestykningsautomaten
2
Bilde 2.6 - 6 Posisjon av vernebrytere på bestykningsautomaten
(1) Bryter for beskyttelseshetter, posisjon 1
(2) Bryter for beskyttelseshetter, posisjon 2
(3) Vernebryter for gjenkjenning av buffere
(T) Transportretning for kretskort
(2)
(1)
(3)
(3)
