Hvis uttaks-håndtaket (Pos. 1) fremdeles stikker ut, skal du låse den.
5

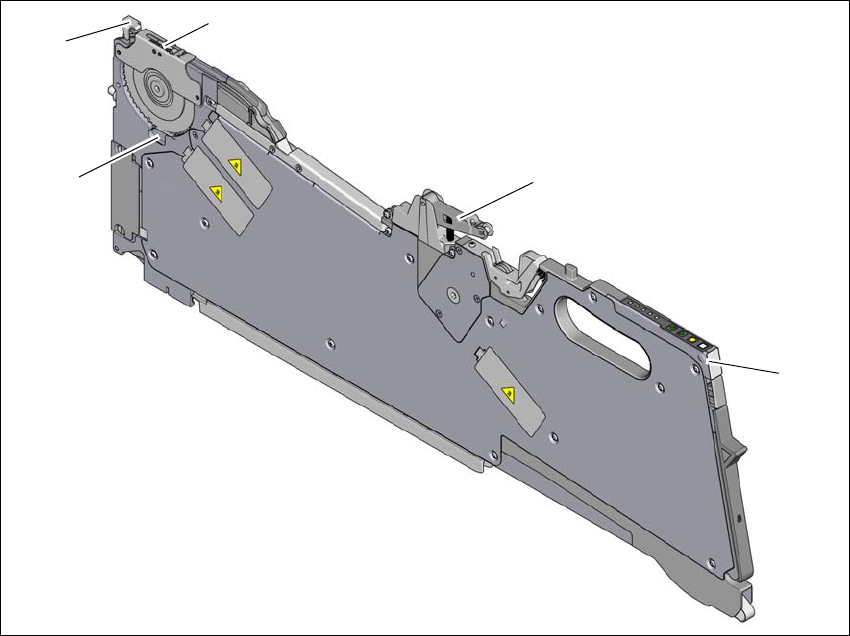

Bilde 5.10 - 2 Sjekk X-tilførselsmodulen før du setter den inn
(1) Uttaks-håndtak
(2) Dekkfolievippe
(3) Hentevindu
(4) Spak for å løfte og låse hentevinduet
(5) Skuff for deponering av moduler
(1)
(2)
(3)
(4)
(5)
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.10 Slik utruster du tilførselsmoduler Fra programvareversjon SR.713.1 Utgave 12/2020
268
5.10.3.2 Slik setter du en X-tilførselsmodul inn i modulvognen
5
Bilde 5.10 - 3 Slik setter du en X-tilførselsmodul inn i modulvognen
(1) Fremre glideføring på X-tilførselsmodulen
(2) Bakre glideføring på X-tilførselsmodulen
(3) Sentreringstapp "bak" på X-tilførselsmodul
(4) Sentreringstapp "framme" på X-tilførselsmodulen
(5) Utsparinger i sentreringslisten for å kunne ta opp sentreringstappen "bak"
(6) Utsparinger i sentreringslisten for å kunne ta opp sentreringstappen "framme"
(7) Låseklinker
(8) Føringsprofil for modulbordet (
Ω-profil)
(9) Innføringsstøtte for tilførselsmodulen
5
Sett den fremre glideføringen (Pos. 1 på bilde 5.10 - 3) av tilførselsmodulen på innførings-
støtten (Pos. 9 på bilde 5.10 - 3
) på modulbordet.
Hold tilførselsmodulen i loddrett posisjon, og skyv den framover langs føringsprofilen (Pos. 8
på bilde 5.10 - 3
). Tilførselsmodulen glir med fremre (Pos. 1 på bilde 5.10 - 3) og bakre (Pos.
2 på bilde 5.10 - 3
) glideføring langs føringsprofilen (Pos. 8 på bilde 5.10 - 3).
Skyv tilførselsmodulen forsiktig videre, helt til sentreringstappen "framme" (Pos. 4 på bilde
5.10 - 3
, side 268) går inn i sentreringsboringen (Pos. 6 på bilde 5.10 - 3, side 268).
(8)
(9)
(5)
(3)
(2)
(1)
(4)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgaver på bestykningsautomaten
Fra programvareversjon SR.713.1 Utgave 12/2020 5.10 Slik utruster du tilførselsmoduler
269
Vennligst legg da merke til sentreringstappen "bak" (Pos. 3 på bilde 5.10 - 3, side 268) på
tilførselsmodulen. Den skal gli uten problemer inn i utsparingen (Pos. 5) på sentreringslisten;
gjør den ikke det, står tilførselsmodulen ikke loddrett på modulbordet, eller den ble ikke satt
på føringsprofilen (Pos. 8 på bilde 5.10 - 3
, side 268) på riktig måte.
I tilførselsmodulens endeposisjon låser låseklinken (Pos. 7 på bilde 5.10 - 3, side 268) seg i
tilførselsmodulens låserulle. Hvis du hadde glemt å låse uttaks-håndtaket (Pos. 1 på bilde
5.10 - 2
, side 267), vil statusdisplayet på tilførselsmodulens kontrollpanel vil lyse opp etter
noen sekunder.
Lås uttaks-håndtaket (Pos. 1 på bilde 5.10 - 2, side 267). Tilførselsmodulens statusdisplay
lyser nå grønt, og tilførselsmodulen er driftsklar.
5.10.4 Slik legger du modulbeltet inn i X-tilførselsmodulen
5.10.4.1 Sjekk X-beltetilførselsmodulen
Når du legger beltet inn i tilførselsmodulen, sjekk i første omgang om modulene befinner seg
i området rundt hentevinduet (Pos. 2 på bilde 5.10 - 5
, side 271).
Fjern for all del moduler som eventuelt er der, siden dette kan føre til forstyrrelser.
5.10.4.2 Slik forbereder du modulbeltet til å bli lagt inn
Kontrollér at beltet har en rett klippekant i starten.
Hvis transporthullene er frynsete eller knekt, klipp denne delen av beltet av.
Sørg i tillegg for at ikke noe teip er klistret til dekkfolien.
Dra ca. 30 cm dekkfolie fra beltet, hvis dette ikke betyr at moduler blir lagt åpen.
5
Kort beltet med modullommene som nå ligger åpen, til ca. 3 cm.
Fjern modulene fra de åpne beltelommene.
Slå dekkfolien rundt fremre beltekante langs beltets underside.
VARSEL
Unngå tap av moduler
Hvis det ikke finnes tilstrekkelig med dekkfolie som er tilgjengelig, bruk SMD-red-
skapet for å tre inn beltet:
for 8 mm-beltet: artikkelnummer 00355265-xx
5
for 12 mm-beltet: artikkelnummer 00356342-xx 5
