3.11.5 Mål på modulvogner
3

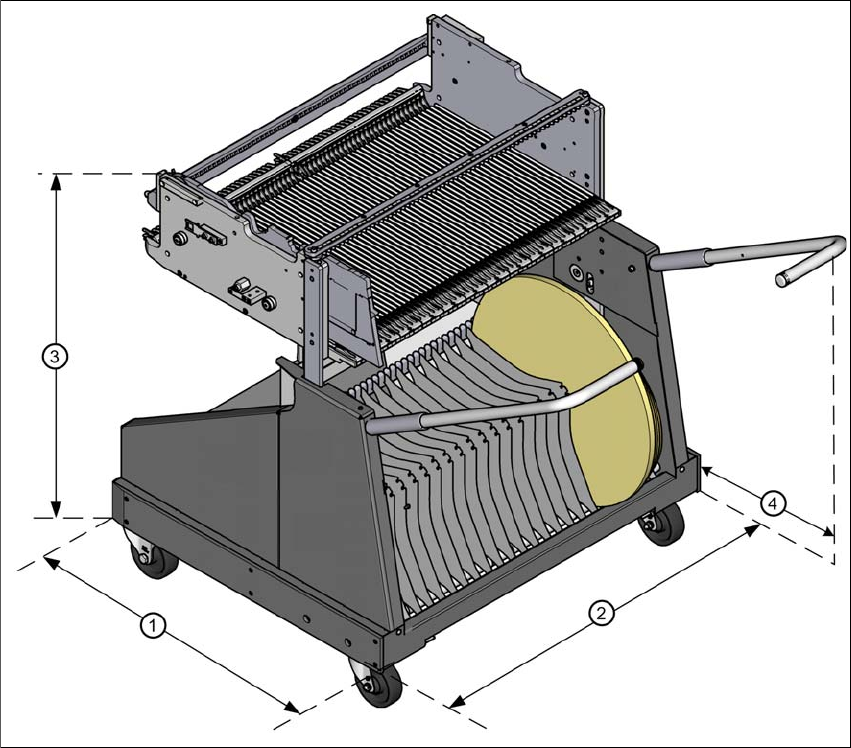

Bilde 3.11 - 4 Mål på modulvogner, SIPLACE SX1/SX2, alle mål er oppgitt i millimeter
(1) Lengde = 760 mm
(2) Bredde = 864 mm
(3) Høyde (avhengig av høydejustering)
– ved 900 mm = 934 mm
– ved 930 mm = 964 mm
– ved 950 mm = 984 mm
(4) Avstand mellom håndtakene som er foldet oppover = 476 mm
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler
Fra programvareversjon SR.713.1 Utgave 12/2020 3.11 Modulvogn
175
3.11.6 Modulbord SIPLACE SX1/SX2
Tilførselsmodulene legges opp med fremre glideføring på innføringsstøtten. Når den blir skjøvet
inn, sklir tilførselsmodulen med føringene sine på føringsprofilen, helt til stoppelisten. En sentre-
ringsboring på stoppelisten tar opp sentreringstappen "framme" av X-tilførselsmodulen. Samtidig
låser låseklinken av løftebordet seg på låserullen av tilførselsmodulen. Sentreringstappen "bak"
på tilførselsmodulens overside tas opp av utsparingen på sentreringslisten.
3
Bilde 3.11 - 5 Modulbord, bakside
(1) Innføringsstøtte
(2) Føringsprofil (
Ω-profil)
(3) Sentreringslist for å ta opp sentreringstappen "bak" for X-tilførselsmoduler
(4) Stoppelist
(5) Sentreringsboringer
(6) Brytertunge til sikkerhetsbryteren for NØDSTOPP-kretsen
(7) Låsesystem
(1)
(2)
(3)
(4)
(5)
(6)
(7)
3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
3.11 Modulvogn Fra programvareversjon SR.713.1 Utgave 12/2020
176
3
Bilde 3.11 - 6 Modulbord, front
(1) Låseklinker
(2) Sentreringstapp på modulbordet
(3) Sentreringsboring på modulbordet
(1)
(2)
(3)
