6 Stasjonsutvidelser Instruksjons bok SIPLACE SX1/SX2 utgave V2 o g utgave V3 6.4 Waffle-Pack-veksler (WPC5/WPC 6) Fra programvareversjon SR.71 3.1 Utgave 12/2020 310 6.4.7 Instruksjoner for in st allering av WPC5/WPC6 W…
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.4 Waffle-Pack-veksler (WPC5/WPC6)
309
6.4.6 Skifteradier for WPC5/WPC6
6

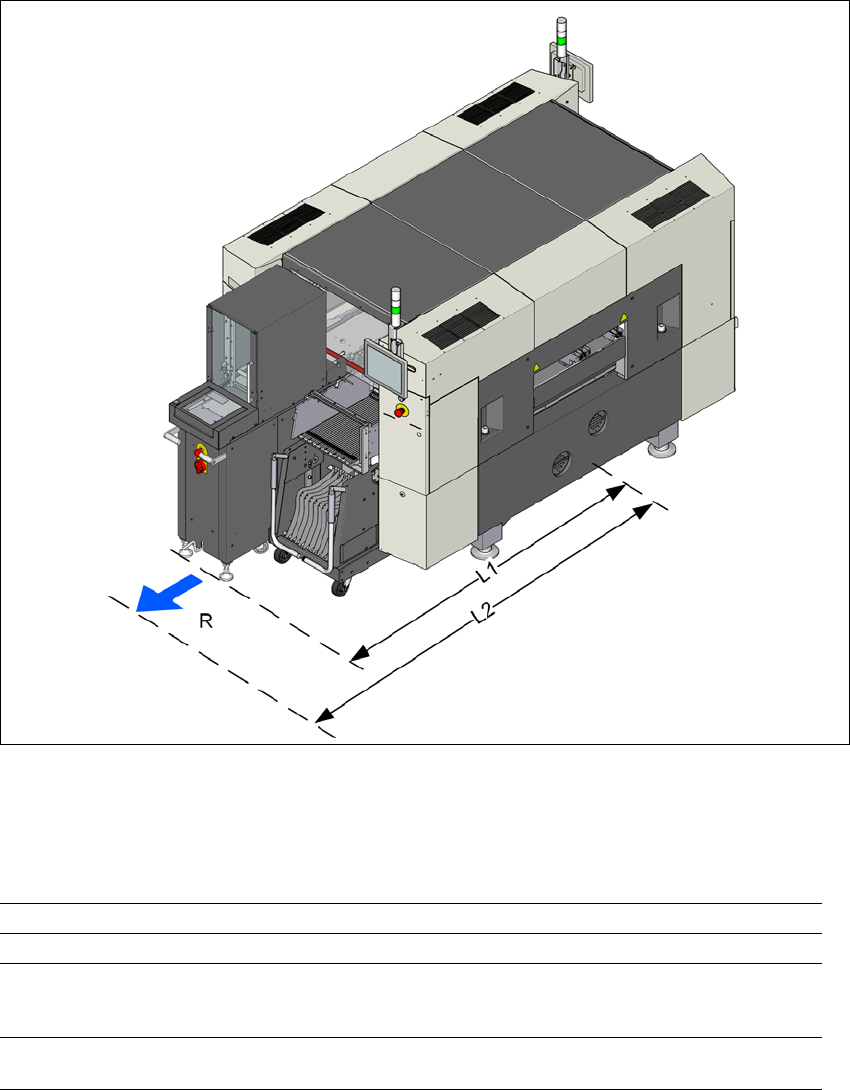

Bilde 6.4 - 2 Skifteradier for WPC5/WPC6 på SX1/SX2-bestykningsautomaten
Skifteradiene R for WPC5/WPC6 på SX1/SX2-bestykningsautomaten er følgende:
6
Posisjon 1 Posisjon 2
Skifteradius R 750 mm 750 mm
Avstand L1: Maskinens midte til
ytterkanten på Waffle-Pack-
veksleren
1860 mm 1860 mm
Avstand L2: Maskinens midte til
veggen
2610 mm 2610 mm
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.4 Waffle-Pack-veksler (WPC5/WPC6) Fra programvareversjon SR.713.1 Utgave 12/2020
310
6.4.7 Instruksjoner for installering av WPC5/WPC6
WPC5/WPC6 kan kobles til venstre side (i Posisjon 1 eller Posisjon 2) av SX-bestykningsautoma-
ten.
6.4.8 Mål med WPC5/WPC6
6
Bilde 6.4 - 3 Mål på SX-bestykningsautomaten med WPC5/WPC6
(1) 3 000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Posisjon for modulvognen med 30 spor
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.4 Waffle-Pack-veksler (WPC5/WPC6)
311
6.4.9 Kontrollelementer
6
Bilde 6.4 - 4 WPC - kontrollelementer
(1) NØDSTOPP-knapp
(2) Hovedbryter
(3) Veiv, for å løfte eller senke understellet
(4) Sikkerhetsdør
(5) Magasinlager
(6) Nonstop-modul (kun WPC6)
(3)
(2)
(1)
(4)
(5)
(6)
