6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.10 Stasjonære kameraer Fra programvareversjon SR.713.1 Utgave 12/2020
324
6.10 Stasjonære kameraer
6.10.1 Modulkamera stasjonær P&P, type 25 GigE (FC-kamera)
Artikkelnummer 03222727-xx Modulkamera stasjonær, type 25 GigE
6

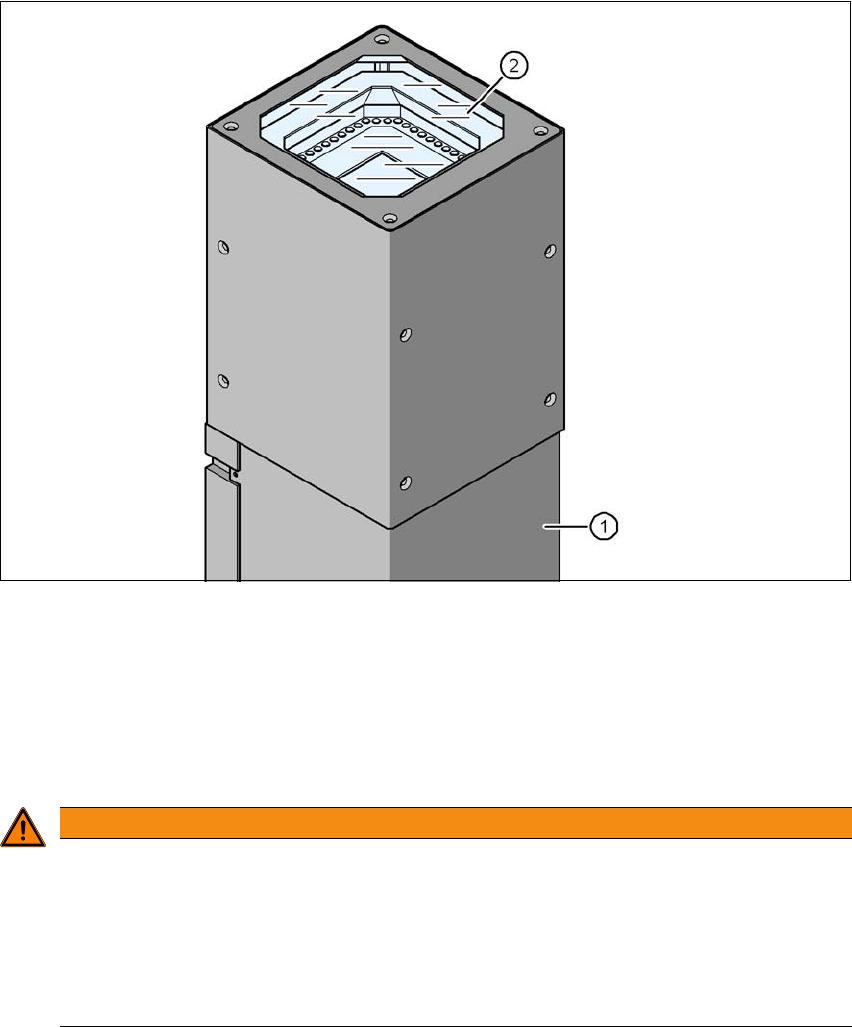

Bilde 6.10 - 1 Modulkamera stasjonær, P&P, type 25, GigE (FC-kamera)
(1) Kamerahus med integrert kamera og kameraforsterker
(2) Glassplate - med lys- og opptikkplaner under den
6.10.1.1 Sikkerhetsinstruksjoner
6
ADVARSEL
Kollisjonsfare!
Når plasseringshoder blir flyttet fra TwinStar til SpeedStar, kolliderer SpeedStar med ka-
merahusene.
Demontér det stasjonære modulkameraet på TwinStar.
Når plasseringshoder blir flyttet fra TwinStar til MultiStar, installeres det stasjonære
modulkameraet i nedre posisjon.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.10 Stasjonære kameraer
325
6.10.1.2 Tekniske data
6
Modulmål 0,2 mm x 0,2 mm til 16 mm x 16 mm ved enkeltmåling av modulen
Modulspekter 0402 til SO, PLCC, QFP, sokkel, plugg, BGA, spesiell modul,
Bare Die, Flip-Chip, Shield
Min. benraster 0,25 mm
Min. benbredde 0,1 mm
Min. ballraster 0,14 mm
Min. balldiameter 0,08 mm
Synsfelt 19,4 mm x 19,4 mm
Belysningstype Direkte lys (6 fritt programmerbare flater)
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.10 Stasjonære kameraer Fra programvareversjon SR.713.1 Utgave 12/2020
326
6.10.2 Modulkamera stasjonær P&P, type 33 GigE
Artikkelnummer 00588100-xx Stasjonært kamera for CPP-hodet, type 33 GigE
6

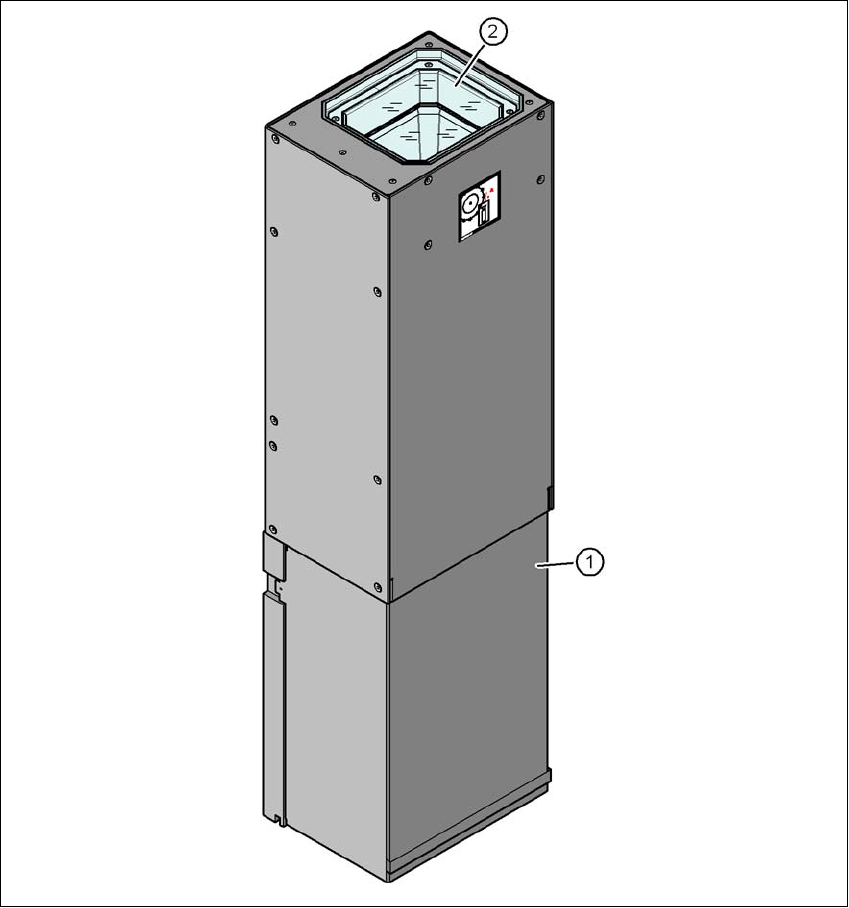

Bilde 6.10 - 2 Struktur av det stasjonære modulkameraet P&P, type 33 GigE
(1) Kamerahus med integrert kamera og kameraforsterker
(2) Glassplate - med lys- og opptikkplaner under den
