5.10.4.3 Slik legger du modulbeltet inn i X-tilførselsmodulen
5

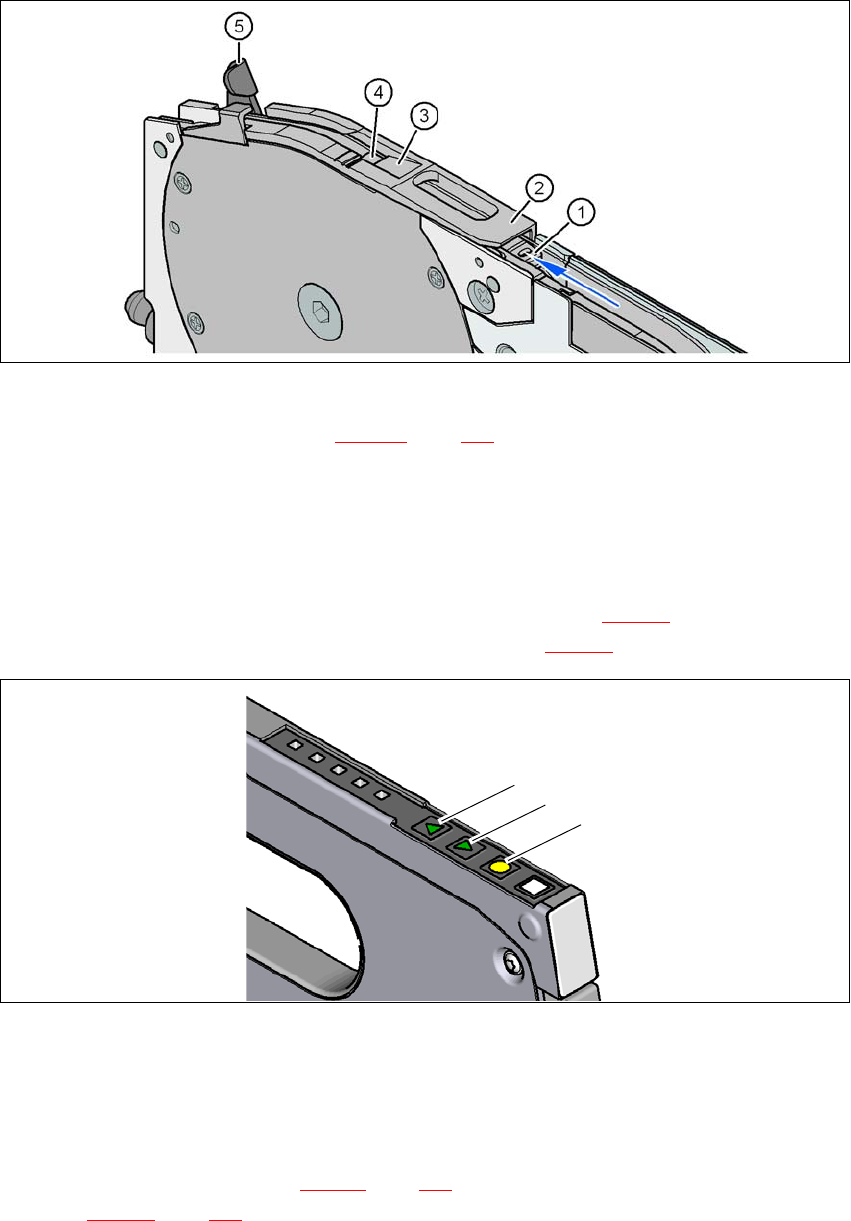

Bilde 5.10 - 4 Slik legger du modulbeltet inn
(1) Inngangsåpning til belteføringskanalen
(2) Kontrollpanel
(3) Utgangsåpning for belteføringskanalen
(4) Hentevindu
(5) Spak for å løfte hentevinduet
5
Hold beltet slik at transporthullene befinner seg på venstre side, sett i transportretningen.
Skyv beltet inn i inngangsåpningen (Pos. 1 på bilde 5.10 - 4) til belteføringskanalen, og vi-
dere, helt til beltet kommer ut av belteutgangsåpningen (Pos. 3 på bilde 5.10 - 4
).
Dra beltet ut oppover, og slå dekkfolien tilbake på beltets overside.
Før beltets begynnelse under hentevinduet (Pos. 2 på bilde 5.10 - 5) og videre, til beltet rører
pinnehjulet.
(1)
(2)
(3)
(4)
(5)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgaver på bestykningsautomaten
Fra programvareversjon SR.713.1 Utgave 12/2020 5.10 Slik utruster du tilførselsmoduler
271
5
Bilde 5.10 - 5 Hentevinduet for beltetilførselsmodulen
(1) Beltestøtte, kan tas ut (jfr. avsnitt 5.10.4.4, side 273)
(2) Hentevindu
(3) Avtrekkskant for dekkfolien
(4) Henteområde for moduler
(5) Spak for å løfte og låse hentevinduet
Trykk knappen FRAMOVER på kontrollpanelet (Pos. 1 på bilde 5.10 - 6) helt til dekkfoliens
knekkpunkt befinner seg i henteområdet (Pos. 4 på bilde 5.10 - 5
) for modulene.
5
Bilde 5.10 - 6 Kontrollpanel med LED-display
(1) Knapp FRAMOVER for å transportere beltet framover
(2) Knapp BAKOVER for å transportere beltet bakover
(3) Knapp FOLIE for å stramme dekkfolien
Skyv spaken (Pos. 5 på bilde 5.10 - 5, side 271) framover for å løfte hentevinduet (Pos. 2 på
bilde 5.10 - 5
, side 271) inn i første låseposisjon.
Trekk dekkfolien langs hentevinduets side framover og under hentevinduet ut.
(1)
(2)
(3)
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.10 Slik utruster du tilførselsmoduler Fra programvareversjon SR.713.1 Utgave 12/2020
272
Slå dekkfolien tilbake, helt til den ligger inntil avtrekkskanten (Pos. 3 på bilde 5.10 - 5, side
271
).
5
Flytt spaken (Pos. 5 på bilde 5.10 - 5, side 271) tilbake for å senke hentevinduet ned.

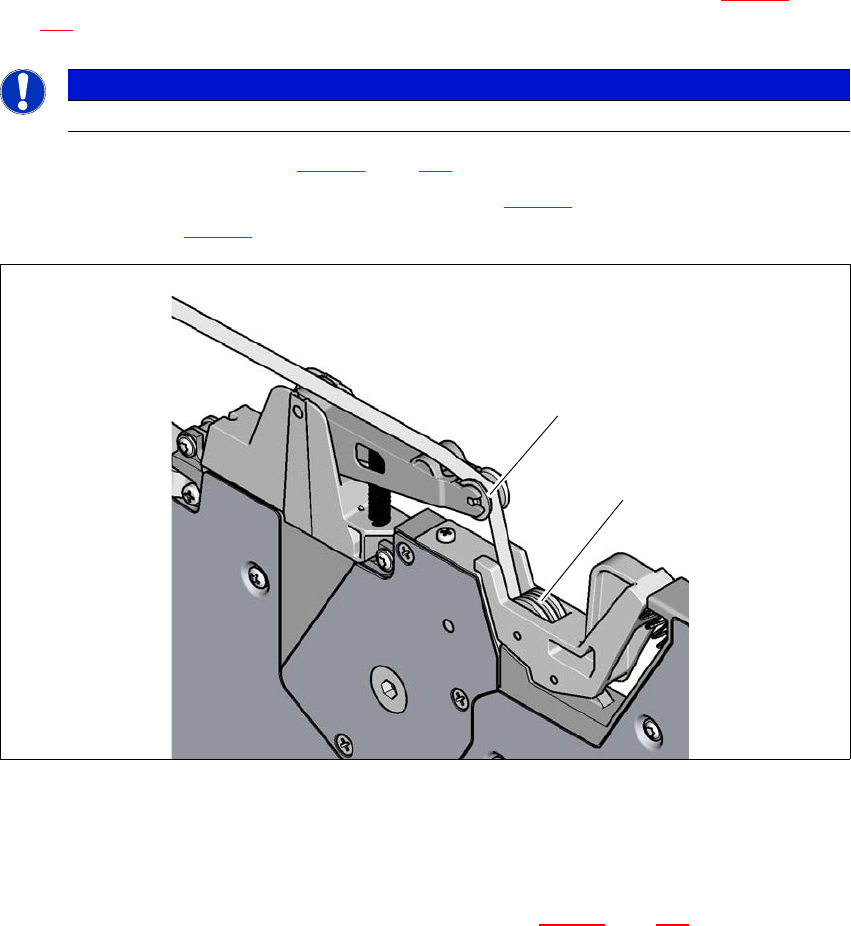

Før dekkfolien over dekkfolievippen (Pos. 2 på bilde 5.10 - 7) videre til foliestoppehjulene
(Pos. 1 på bilde 5.10 - 7
).
5
Bilde 5.10 - 7 Slik fører du dekkfolien til dekkfoliestappehjulene
(1) Dekkfoliestappehjul
(2) Dekkfolie
5
På kontrollpanelet, trykk knappen FOLIE (Pos. 3 på bilde 5.10 - 6, side 271) helt til dekkfolien
er stram. Dekkfolievippen heller nedover og stopper driftsmotoren.
Kutt beltet i flukt med tilførselsmodulens frontende.
VARSEL
Senk hentevinduet først ned når dekkfolien ligger inntil avtrekkskanten.
(1)
(2)
