Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjon sutvidelser Fra programvareversjon SR.713.1 Utgave 12/2020 6.5 SIPLACE JTF-M 313 6.5 SIPLACE JTF-M Artikkelnummer 00166671-xx SIPL ACE JTF-M 6.5.1 Beskrive…
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.4 Waffle-Pack-veksler (WPC5/WPC6) Fra programvareversjon SR.713.1 Utgave 12/2020
312
6.4.9.1 Sikkerhetsinnretninger
NØDSTOPP-knapp 6
Etter at du har trykket på NØDSTOPP-knappen, stoppes hele anlegget, altså SIPLACE SX og
Waffle-Pack-veksler, umiddelbart. Etter at NØDSTOPP-knappen ble deblokkert igjen, startes hele
anlegget ved å trykke på startknappen på SX-bestykningsautomaten. Deretter kan du enten fort-
sette eller avbryte bestykningsprosessen.
6
Sikkerhetsdør 6
Når sikkerhetsdøra åpnes, stoppes løfteaksen og tilførselsaksen på Waffle-Pack-veksleren. Når
sikkerhetsdøra lukkes, fortsetter Waffle-Pack-veksleren å utføre sine oppgaver.
6
Nonstop-modul (kun WPC6) 6
Ved hjelp av klaffen på Ikke-stopp-modulen kan du etterfylle platemagasiner mens maskinen er i
drift, eller dra ut platemagasiner uten at SIPLACE SX stopper. Kontrollknappen signaliserer om
det er et platemagasin inne i nonstop-modulen, om nonstop-modulen er tom, eller om et platema-
gasin er i ferd med å bli flyttet.
6
VARSEL
Legg da merke til kretskort som eventuelt er ufullstendig plassert.
OBS!
Ikke åpne sikkerhetsdøra til Waffle-Pack-veksleren, mens det hentes en modul fra
Waffle-Pack-veksleren.
OBS!
Når du åpner klaffen, er det mulig å NØDSTOPP-knappen blir utløst!
Når kontrollknappen blinker, blir flatemagasinet i nonstop-modulen flyttet, og handlingen
er ikke avsluttet ennå. Hvis klaffen åpnes mens kontrollknappen blinker, blir NØDSTOPP-
knappen utløst.
Hvis du vil åpne klaffen, skal du vente til kontrollknappen har sluttet å blinke.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.5 SIPLACE JTF-M
313
6.5 SIPLACE JTF-M
Artikkelnummer 00166671-xx SIPLACE JTF-M
6.5.1 Beskrivelse
SIPLACE JTF-M er en automatisk og rask veksler for standardiserte JEDEC-platemagasiner. På
bestykningsautomaten SIPLACE SX1/SX2 er det mulig å installere en SIPLACE JTF-M istedenfor
en modulvogn på et fast bord. SIPLACE JTF-M tar opp et fast område med spor på det faste bor-
det. På de ledige sporene er det mulig å installere Linear Feeder, Glue Feeder, eller LDU-X.
SIPLACE JTF-M forsyner opptil 18 tynne eller 14 tykke JEDEC platemagasiner (alt etter maga-
sintype) med forråd (i en utskiftbar kassett) og stiller dem selektivt til disposisjon. Dette betyr at
ulike modultyper med variabel tid for utskifting av platemagasiner kan leveres til bestykningsauto-
maten.
6
VARSEL
Den detaljerte beskrivelsen finner du i dokumentet
"Instruksjonsbok JTF-M", tysk + engelsk [artikkelnummer 00197453-xx].
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.5 SIPLACE JTF-M Fra programvareversjon SR.713.1 Utgave 12/2020
314
6.5.2 Oversikt
6

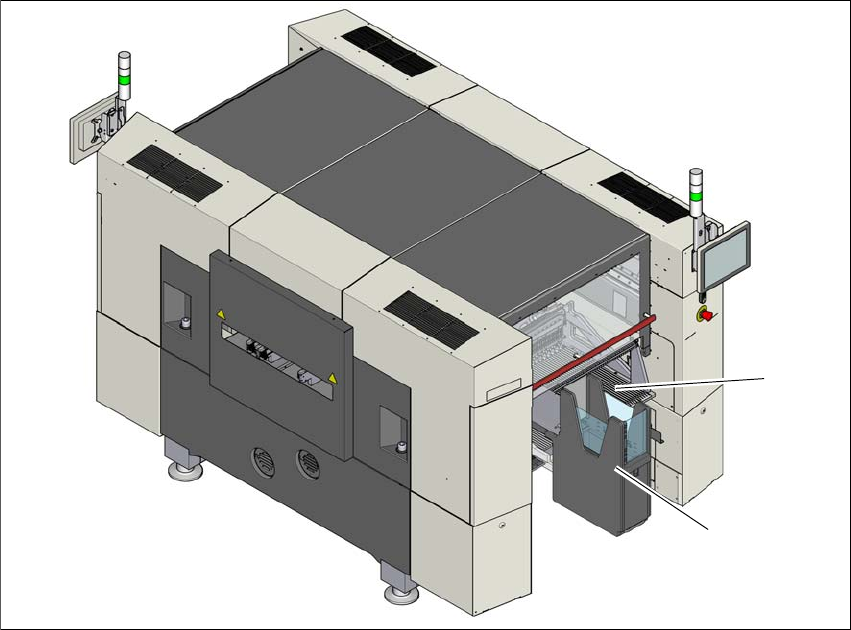

Bilde 6.5 - 1 SIPLACE JTF-M på SIPLACE SX1/SX2
(1) Fast modulbord
(2) JTF-M
(1)
(2)
