3.10 X-tilførselsmoduler

På SIPLACE SX1/SX2 brukes det SIPLACE SmartFeeder X, samt SIPLACE SmartFeeder Xi. SI-

PLACE beltetilførselsmodulene som er spesifisert, er kompatible med modulbordene på SI-

PLACE SX1/SX2. Vesentlige kjennetegn av SIPLACE beltetilførselsmoduler er høy presisjon av

henteposisjonen, programmerbarhet på nettet, og enkel håndtering når det gjelder skifting av til-

førselsmoduler under plasseringsprosessen. Strømforsyning av tilførselsmodulene gjøres kon-

taktløst gjennom et induktivt grensesnitt. Hver tilførselsmodul kommuniserer med styringsenheten

for tilførselsmodulen (FCU) gjennom to opto-elektroniske kanaler (optisk fiber). Begge grensesnitt

danner EDIF-modulen (energi- og datagrensesnitt).

3.10.1 SIPLACE-beltetilførselsmoduler

3.10.1.1 Beltemateriale

Spektrumet av beltebredder rekker fra 4 mm til 104 mm. Beltematerialet er boblemateriale eller

papir. Dessuten er det mulig å bruke belter med permanent heftende dekkfolie (PSA-folie).

Følgende beltenormer ble tatt som grunnlag for designet av beltetilførselsmodulene:

DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)

JIS C 0806-3 (1999)

ANSI/EIA 481-C (10/2003)

IEC 60286-3-2

3.10.1.2 Manuell uttak av tantal-kondensatorer som ikke ble hentet

For å unngå at tantal-kondensatorer forårsaker brann av beltemateriale under kutting av belter når

det oppstår hentefeil, har vi utvidet betjeningsoverflaten med alternativet "stopp umiddelbart ved

hentefeil". Dette betyr at dette alternativet skal være aktivt i SIPLACE Pro. På bestykningsauto-

maten blir modulen som ikke ble hentet, flyttet videre og er deretter klar til henting i beltet. Sporet

er deaktivert, og operatøren blir varslet gjennom en feilmelding om at tantal-modulen skal tas ut

av beltet. Hvis det finnes et erstatningsspor som er tilgjengelig, plasserer bestykningsautomaten

videre. Allikevel har operatøren muligheten til å stoppe bestykningsautomaten og til å fjerne mo-

dulen. Hvis det ikke finnes noe erstatningsspor som er tilgjengelig og hvis det ikke er mulig med

bestykning med andre moduler, stopper bestykningsautomaten. På dette stedet kan operatøren

nå også fjerne tantal-modulen og kvittere feilen. Etter at operatøren har foretatt en omstart av be-

stykningsautomaten, fortsetter bestykningen, og moduler hentes igjen fra det frigitte sporet.

VARSEL

Denne programvarefunksjonen er også for dyre moduler veldig meningsfylt.

 Vennligst også overhold sikkerhetsinstruksjonene for kondensatorer på metallpulver-

basis (jfr. avsnitt 2.5.3

, side 68).

Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 3 Tekniske data og moduler

Fra programvareversjon SR.713.1 Utgave 12/2020 3.10 X-tilførselsmoduler

155

3.10.1.3 Utforming av SIPLACE SmartFeeder X

Følgende bilde viser utformingen av SIPLACE SmartFeeder X.

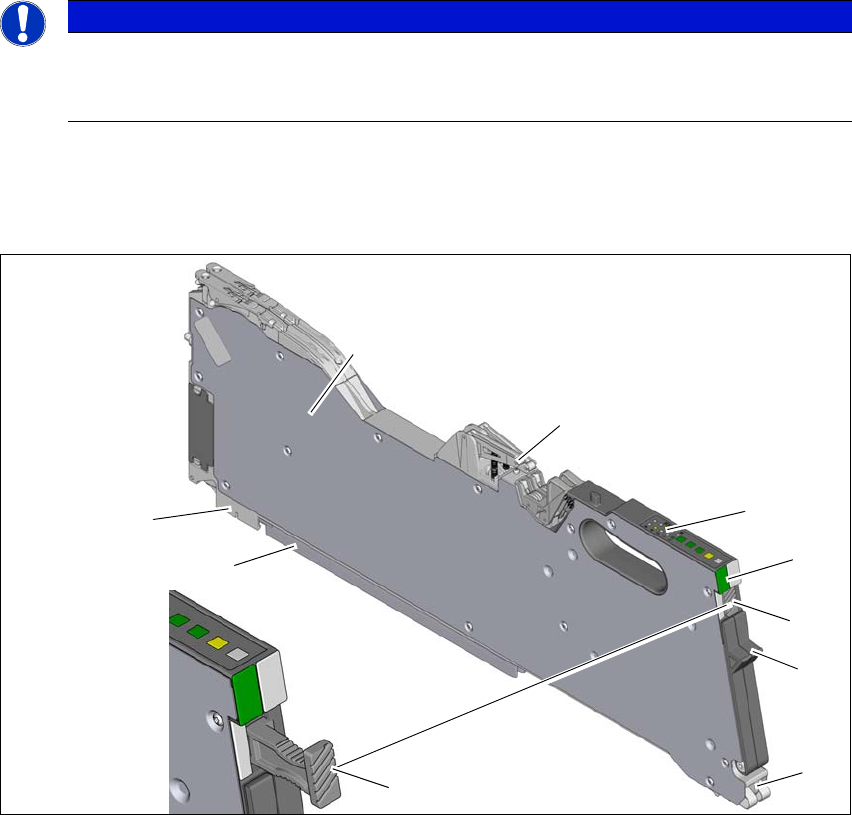

Bilde 3.10 - 1 SIPLACE SmartFeeder X

(1) Inngangsåpning til belteføringskanalen med beltefjær

(2) Klaff som gir tilgang til dekkfoliebeholderen

(3) Uttaks-håndtak, låst

(4) Statusdisplay

(5) Kontrollpanel - LED-display

(6) Folievippe

(7) Utgangsåpning for belteføringskanalen

(8) Fremre glideføring

(9) Bakre glideføring

(1)

(2)

(3)

(4)

(5)

(6)

(

(7)

3 Tekniske data og moduler Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3

3.10 X-tilførselsmoduler Fra programvareversjon SR.713.1 Utgave 12/2020

156

3.10.1.4 Utforming av SIPLACE SmartFeeder Xi

Følgende bilde viser utformingen av SIPLACE SmartFeeder Xi, med SIPLACE SmartFeeder 2 x

8 mm Xi som eksempel. SIPLACE SmartFeeder Xi utmerker seg med overflaten på uttaks-hånd-

taket som er riflet på skrått.

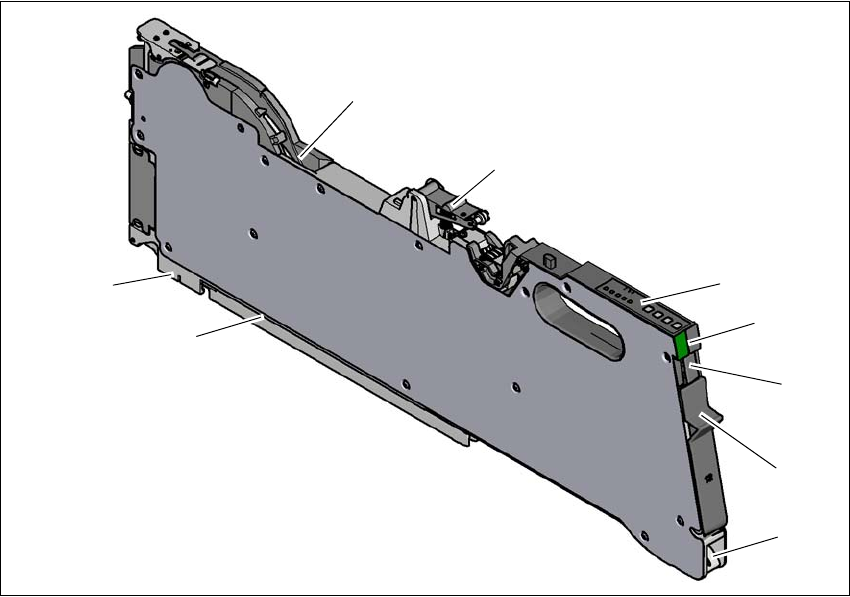

Bilde 3.10 - 2 SIPLACE SmartFeeder 2 x 8 mm Xi

(1) Inngangsåpning til belteføringskanalen med beltefjær

(2) Klaff som gir tilgang til dekkfoliebeholderen

(3) Uttaks-håndtak, låst (riflet overflate)
