6 Stasjonsutvidelser Instruksjons bok SIPLACE SX1/SX2 utgave V2 o g utgave V3 6.1 Pipettveksler Fra programvareversjon SR.713.1 Utgave 12/2020 292 6.1.2.3 Pipettmagasin med 9 garasjer for 28xx-pipetter 6 Bilde 6.1 - 5 Pi…
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.1 Pipettveksler
291
6.1.2.2 Pipettmagasin med 20 garasjer for 20xx-pipetter
6

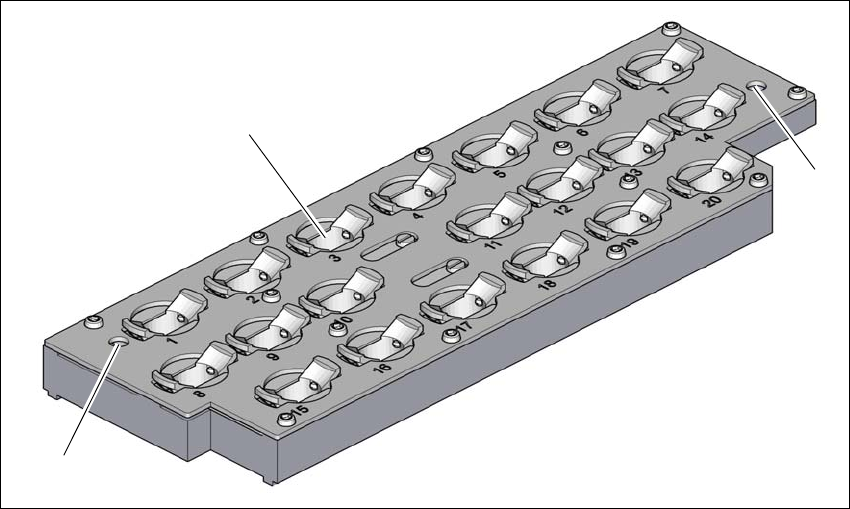

Bilde 6.1 - 4 Pipettmagasin for 20xx-pipetter med 20 garasjer - låseplaten er åpen
(1) 20 garasjer for 20xx-pipetter
(2) Merker (de er kun synlige når låseplaten er åpen)
(2)
(1)
(2)
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.1 Pipettveksler Fra programvareversjon SR.713.1 Utgave 12/2020
292
6.1.2.3 Pipettmagasin med 9 garasjer for 28xx-pipetter
6

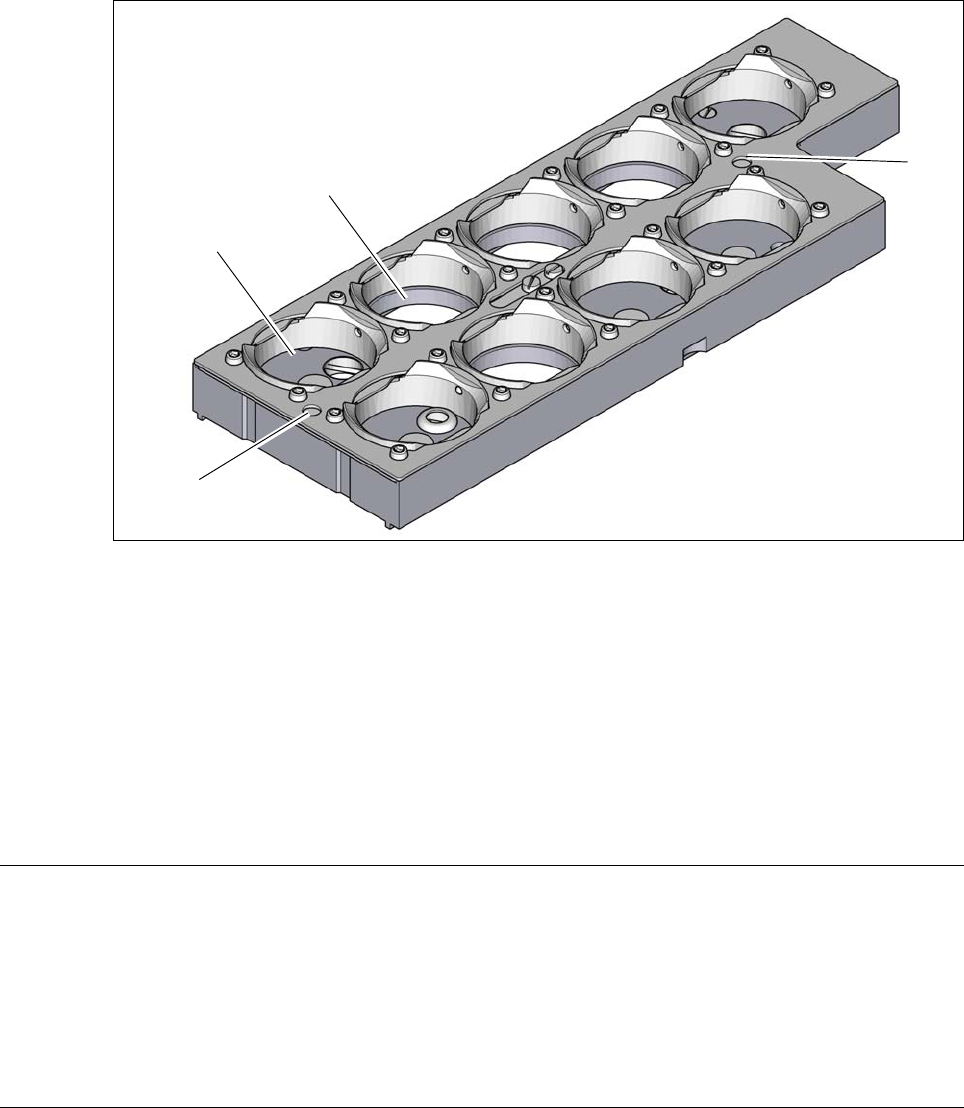

Bilde 6.1 - 5 Pipettmagasin for 28xx-pipetter
(1) 5 garasjer for 28xx-pipetter med maksimal pipettlengde på 12,5 mm
(garasjenumre: 1, 5, 6, 8 og 9)
(2) 4 garasjer for 28xx-pipetter med maksimal pipettlengde på 16,5 mm
(garasjenumre: 2, 3, 4 og 7)
(3) Merker (de er kun synlige når låseplaten er åpen)
6.1.2.4 Tekniske data
6
(1)
(2)
(3)
(3)
Pipettveksler for SIPLACE MultiStar
Antall magasiner pr. posisjon
*a
4
Maks. antall pipettgarasjer pr. posisjon 69
Standardkonfigurasjon pr. posisjon 3 magasiner med 60 stk hver 20xx-pipettgarasjer
1 magasin med 9 stk 28xx-pipettgarasjer
Pipett-typer 20xx, 28xx
*)a Det er alltid alle magasiner på pipettveksleren som må være utrustet.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.1 Pipettveksler
293
6.1.2.5 Posisjon av pipettvekslere for SIPLACE MultiStar
6
Bilde 6.1 - 6 Posisjon av pipettvekslerne for SIPLACE MultiStar - eksempel
6
(1) Modulvogn i indre posisjon
(2) Modulvogn i ytre posisjon
(PPW) Pipettveksler
(PA) Plasseringsområde
(1)
(2)
