Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.1 Pipettveksler
287
6 Stasjonsutvidelser
For å se de respektive konfigurasjonsmulighetene og opsjonene, vennligst se på gjeldende spe-
sifikasjon for SIPLACE-bestykningsautomaten.
6
6.1 Pipettveksler
Magasinene sitter på en felles bærer. De er sentrert med to sylindertapper og festet med 4
trykknapper. Den nøyaktige posisjonen bestemmes ved hjelp av to merker på hver magasin. Mi-
krobrytere overvåker at magasinene sitter riktig på pipettvekslerens basiskropp, for å unngå at
plasseringshodet kolliderer med et magasin som eventuelt kan stikke ut. Alle magasinposisjoner
skal være opptatt, siden sikkerhetskretsen stopper bestykningsautomaten når det mangler maga-
siner eller når magasiner ikke sitter riktig.
VARSEL
Ved bruk av opsjonen SIPLACE Smart Pin Support reduseres maksimalt antall maga-
siner for pipettvekslere
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.1 Pipettveksler Fra programvareversjon SR.713.1 Utgave 12/2020
288
6.1.1 Pipettveksler for SIPLACE SpeedStar C&P20 P2 /C&P20 P
6.1.1.1 Pipettveksler med 4 magasiner
Artikkelnummer 03147925-xx Pipettveksler, grunnstruktur CPx kort
Artikkelnummer 03101503-xx Pipettmagasin 60xx/40xx med 20 garasjer
Artikkelnummer 03218226-02 Pipettmagasin Type 40xx komplett / NCS
6

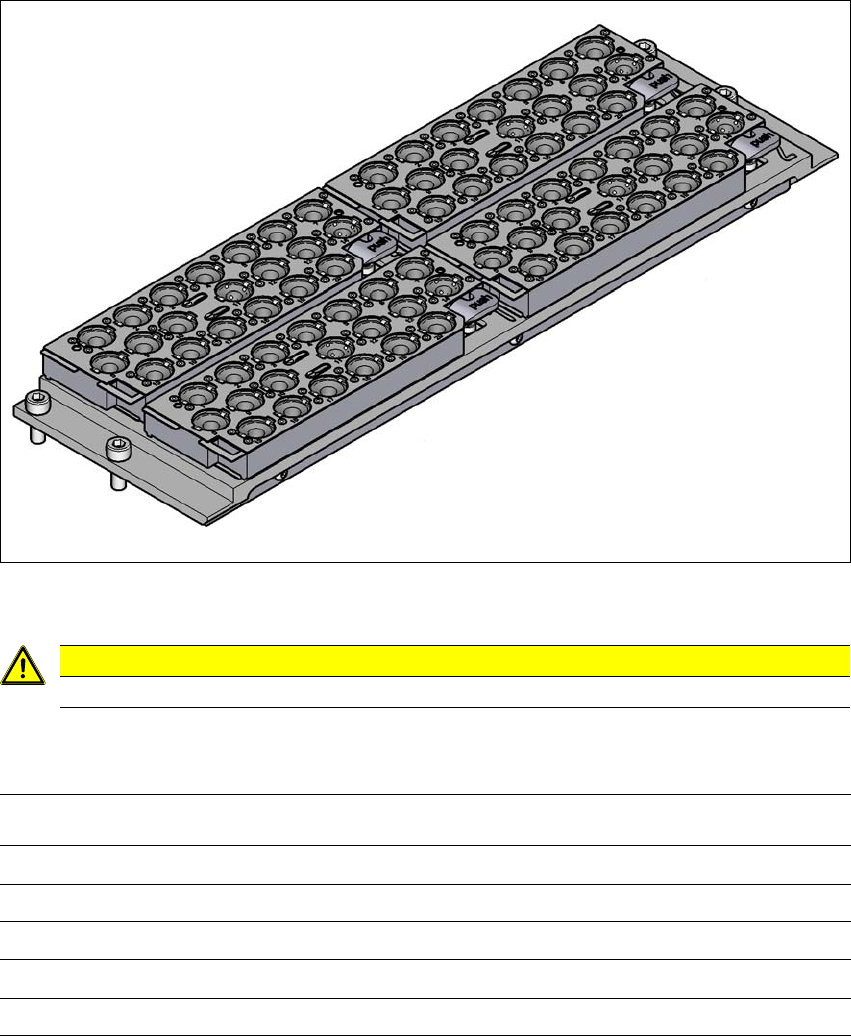

Bilde 6.1 - 1 Pipettveksler for SIPLACE SpeedStar C&P20 P2 / C&P20 P med 4 magasiner
6
6.1.1.2 Tekniske data
6
OBS!
Bruk magasinet for SIPLACE SpeedStar kun sammen med SpeedStar.
Pipettveksler for SIPLACE SpeedStar
Mål (lengde x bredde x høyde) 314 mm x 94,5 mm x 68,6 mm
Antall pipettgarasjer 80
Antall pipettmagasiner 4
Pipett-typer C&P20 P2 60xx/40xx
Pipett-typer C&P20 P 40xx
