Startknapp (Pos. 2 på bilde 2.6 - 4, side 79 og Pos. 2 på bilde 2.6 - 5, side 80) 2
Etter at hovedbryteren er slått på og styringsprogrammet er startet opp, vil du bli bedt om å trykke
på startknappen for å starte bestykningsautomaten for bestykningsjobber. Den samme fore-
spørselen får du etter at du har åpnet beskyttelseshettene eller trykket på NØDSTOPP-knappen
og vil sette bestykningsautomaten i gang igjen.
Trykk startknappen i minst 200 ms og maksimalt 1500 ms, og slipp den etterpå. Når knappen
slippes, blir bestykningsautomaten slått på, og beskyttelseshettene holdes mekanisk lukket.
Stoppknapp (svart) (Pos. 3 på bilde 2.6 - 4, side 79 og Pos. 3 på bilde 2.6 - 5, side 80) 2
Ved å bruke disse knappene stopper du bestykningsautomaten.
Modulteller 2
Antall plasserte moduler (modulteller) kan leses ved å bruke stasjonsprogramvaren. Informasjon
og opplysninger finner du gjennom online-hjelpen.
NØDSTOPP-knapp med uavvendelig låsing (Pos. 4 på bilde 2.6 - 4, side 79 og Pos. 1 på bilde
2.6 - 5, side 80) 2
NØDSTOPP-knappen er en knapp med rødt hode som forblir låst i denne posisjonen etter at den
ble aktivert. Ved aktivering av NØDSTOPP-knappen åpner brytekontakten for NØDSTOPP-kret-
sen - sikkerhets-frakoblingen (CSB) utløses. Mellomkretsspenningen (300 V-) for portalaksene og
mellomkretsspenningen (160 V-) for stjerneaksene slås av. Servoforsterkerne for DP- og Z-ak-
sene forsynes fortsatt med 42 V-. Signalkontakten på NØDSTOPP-knappen åpner, og på skjer-
men blir meldingen "NØDSTOPP aktivert" levert. Følgende moduler blir deaktivert:
– Transportsystemet for kretskort
– Klemming for kretskort
– Breddejustering
– Stopper for kretskort
– Trykkluftforsyning for beltekutteren
2
VARSEL
Bestykningen avbrytes og kan fortsette eller avbrytes fullstendig etter at bestykningsau-
tomaten er driftsklar igjen.
2 Driftssikkerhet Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
2.6 Sikkerhetsinnretninger Fra programvareversjon SR.713.1 Utgave 12/2020
84
Brytere for beskyttelseshetter posisjon 1 og posisjon 2 (Pos. 1 og 2 på bilde 2.6 - 6, side 81) 2
Disse brytere sjekker om beskyttelseshettene er lukket. Hvis hettene er lukket, er NØDSTOPP-
kontakten, signalkontakten og dermed NØDSTOPP-kretsen lukket. Når én av hettene åpnes, blir
NØDSTOPP-kontakten og signalkontakten åpnet. Enkelte komponenter blir deaktivert eller forblir
aktivert (jfr. bilde 2.6 - 8
, side 88).
Vernebryter for gjenkjenning av buffere (Pos. 3 på bilde 2.6 - 6, side 81) 2
På SIPLACE SX1/SX2 sjekker disse brytere om det finnes minst én buffer. Dermed er det sikret
at minst én buffer har blitt installert igjen etter at en portal ble skiftet ut.
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 2 Driftssikkerhet
Fra programvareversjon SR.713.1 Utgave 12/2020 2.6 Sikkerhetsinnretninger
85
2.6.4 Sikkerhetsutkobling (CSB)
2

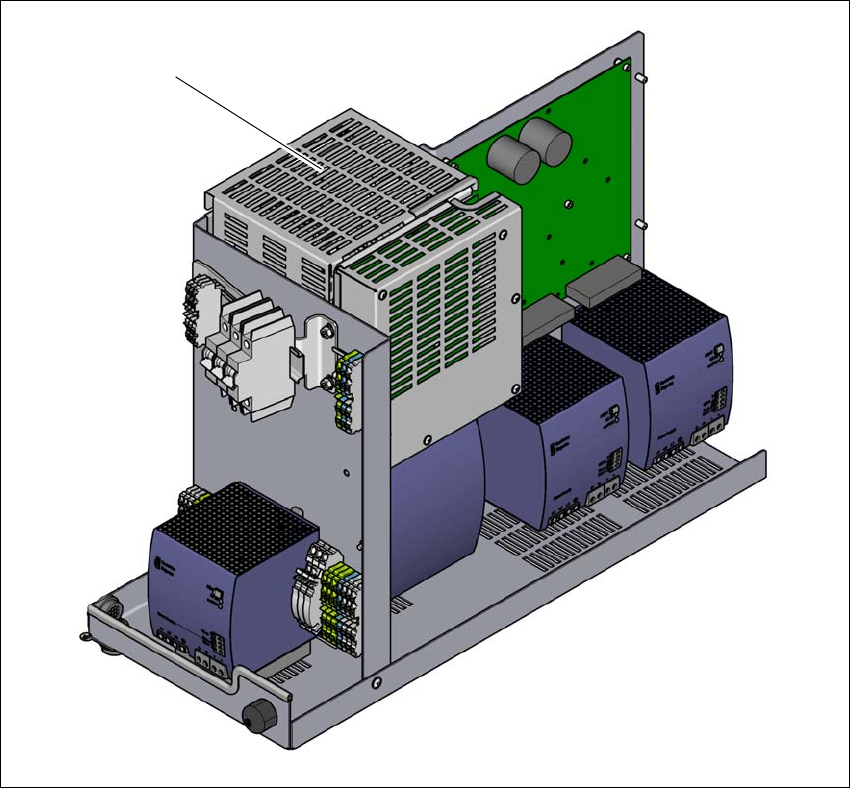

Bilde 2.6 - 7 Sikkerhetsutkoblingens (CSB) posisjon
2
(1) Sikkerhetsutkobling (CSB)
(1)
