Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgave r på bestykningsautomaten Fra programvareversjon SR.713.1 Utgave 12/2020 5.7 Signallamper m ed fløyte 253 5.7.2.1 Konfigurasjon av en trefarget signallam p…
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.7 Signallamper med fløyte Fra programvareversjon SR.713.1 Utgave 12/2020
252
5.7 Signallamper med fløyte
5.7.1 Oversikt
Signallampene informerer om driftstilstander og feilfunksjoner på bestykningsautomaten. Fløyten
melder akustisk, når det har oppstått en alarm. Signallampen kan konfigureres med to farger eller
med tre farger. Gjeldende signallampesystem (med to farger eller med tre farger) tas opp i sta-
sjonsprogramvarens autokonfigurasjon.
5.7.2 Signallampe (standard)

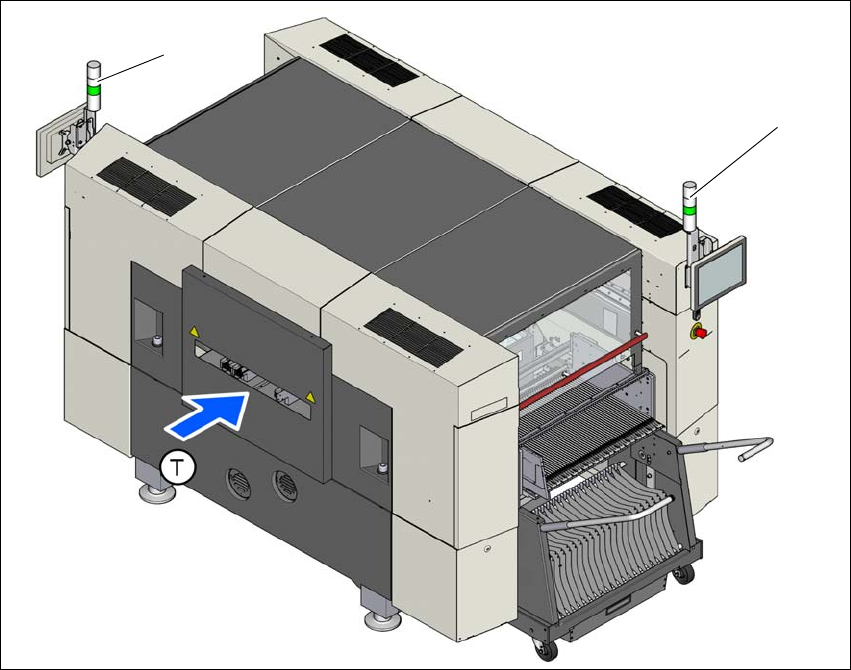

Bilde 5.7 - 1 Signallamper for driftstilstander
L1 Signallampe til venstre
L3 Signallampe til høyre
T Transportretning for kretskort
(L1)
(L2)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgaver på bestykningsautomaten
Fra programvareversjon SR.713.1 Utgave 12/2020 5.7 Signallamper med fløyte
253
5.7.2.1 Konfigurasjon av en trefarget signallampe og fløyte

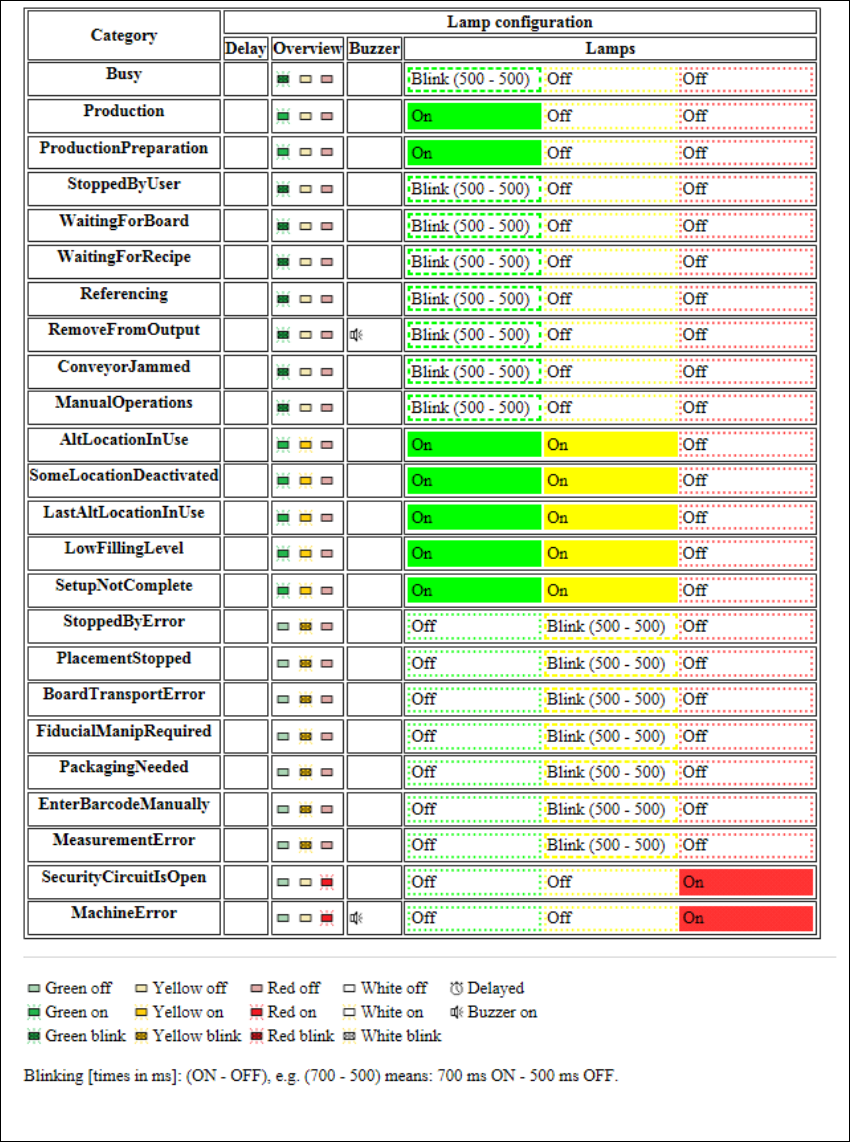

Bilde 5.7 - 2 Konfigurasjon av en trefarget signallampe og fløyte
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.7 Signallamper med fløyte Fra programvareversjon SR.713.1 Utgave 12/2020
254
5.7.2.2 Konfigurasjon av en trefarget signallampe med retardasjon og fløyte
Bilde 5.7 - 3 Konfigurasjon av en trefarget signallampe og fløyte
