00198656-02_UM_SX12-V3_NO.pdf - 第239页
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgave r på bestykningsautomaten Fra programvareversjon SR.713.1 Utgave 12/2020 5.4 Slik slår du S IPLACE-linjen av 239 5.4 Slik slår du SIPLACE-linjen av 5 5.4.1…
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.3 Slik slår du SIPLACE-linjen på Fra programvareversjon SR.713.1 Utgave 12/2020
238
5
Bilde 5.3 - 2 Flytskjema "Slik slår du SIPLACE-linjen på"
Stasjonsdatamaskin
Slik slår du på
Slik sjekker du utrustningen
(setter du opp tilførselsmoduler)
Lær merker
Last kretskort-data
Trykk på startknappen
Vent på referanseløpet
Kjør inn mønsterkortet
Vent på mønsterkortet
Sjekk utrustningen
(hvis bordet er markert i rødt)
Evt. endre pipettkonfigurasjon
Sjekk pipettene
Merker
OK?
Sporfeil
Plassér
Sjekk utrustningen
Fyll sporene
Plassér
Mønsterkortet på utle-
veringsbåndet
Kursiv skrift: Utføres / varsles av stasjonen
Ja
Ja
Nei
Nei
Standardinnstillinger på bestyk-
ningsautomaten
Nedlastingsassistent
Programmeringssystem
Oppgaver
Bekreft omstillingen på nedlas-
tingsassistenten
Fet skrift: Skal utføres av operatøren
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 5 Oppgaver på bestykningsautomaten
Fra programvareversjon SR.713.1 Utgave 12/2020 5.4 Slik slår du SIPLACE-linjen av
239
5.4 Slik slår du SIPLACE-linjen av
5
5.4.1 Slik slår du stasjonene av
For å slå av stasjonene, gjør som følger:
Avslutt alle plasseringsprosesser, slik at det ikke finnes flere kretskort igjen i bestykningsau-
tomaten.
Sjekk om Z-aksene av alle plasseringshoder befinner seg i deres respektive øvre sluttposi-
sjon.
Sjekk om det fremdeles finnes moduler i plasseringshodene, og fjern dem som er igjen.
Avslutt stasjonsdatamaskinens programvare gjennom displayet
Innstillinger --> Maskininnstillinger --> Stans maskinen ...
Etter at datamaskinen ble stanset, kan du slå av stasjonen ved hovedbryteren.
5.4.2 Slik avslutter du SIPLACE Pro (Windows)
Gå i oppgavelinjen for SIPLACE Pro på Avslutt --> objekt.
Lukk alle andre programmer på datamaskinen.
Gå i Windows-startmenyen på Avslutt.
OBS!
Vennligst overhold for all del fremgangsmåten som beskrives i det følgende, før linjen
blir slått av.
5 Oppgaver på bestykningsautomaten Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
5.5 Kontrollpanelet Fra programvareversjon SR.713.1 Utgave 12/2020
240
5.5 Kontrollpanelet
Kontrollpanelet er delt opp i områdene som beskrives i det følgende.
Som eksempel ser du her kontrollpanelet for displayet "Produksjon" på SX-bestykningsautoma-
ten.

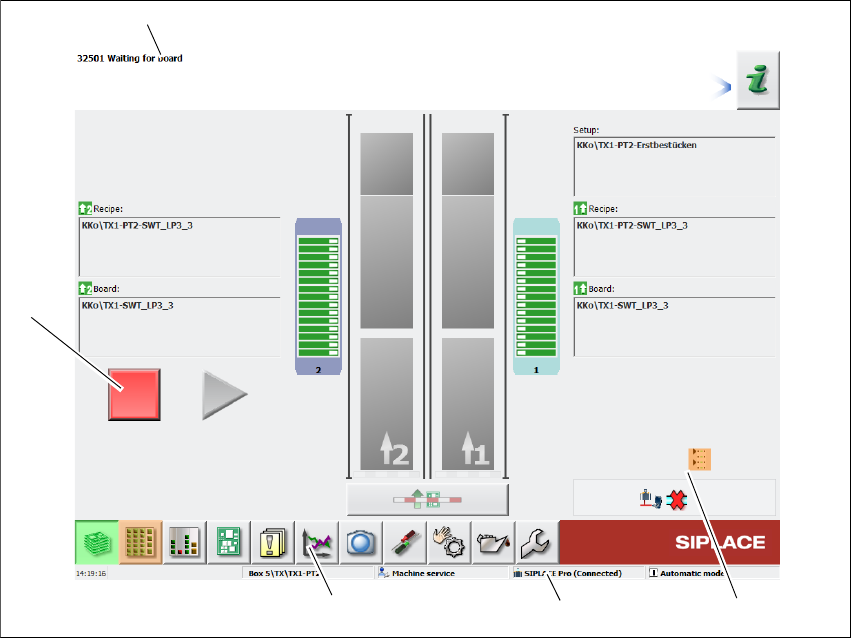

Bilde 5.5 - 1 Komponenter på kontrollpanelet på displayet "Produksjon" (eksempel: SIPLACE SX)
Tegnforklaringer
(1) Statusfelt (status- og feilmeldinger)
(2) Kontrollområde / visningsområde
(3) Oppgavelinje
(4) Informasjonslinje
(5) Display av endrede konfigurasjoner og ekstra opsjoner, for eksempel, strekkode-modus
(1)
(2)
(3)
(4)
(5)
