4.2.3.5 Strømtilkobling - strømkabel MED plugg (konfigurasjon 2)
Bestykningsautomaten leveres med en ca. 5 m lang strømkabel MED en CEE-plugg rød 16 A (i
henhold til IEC 60309).
4
4
Bilde 4.2 - 5 Betjening av CEE-stikkontakten
ADVARSEL
Det er kun elektro-fagfolk som har lov til å koble til strømkabelen.
Det er kun elektro-fagfolk som har lov til å koble til en strømkabel. Elektro-fagfolk er per-
soner med egnet faglig utdanning, kunnskaper og erfaring, slik at de kan oppdage og
unngå farer som elektrisitet kan medføre.
Forskriftene som gjelder i landet hvor bestykningsautomaten drives, skal komme til
anvendelse.
PE
L1
L2
L3
N
4 Oppsett og idriftsettelse Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
4.2 Infrastruktur på oppstillingsstedet Fra programvareversjon SR.713.1 Utgave 12/2020
198
4.2.3.6 Strømtilkobling - strømkabel UTEN plugg (konfigurasjon 3)
Bestykningsautomaten leveres med en ca. 5 m lang strømkabel UTEN plugg.
4
4

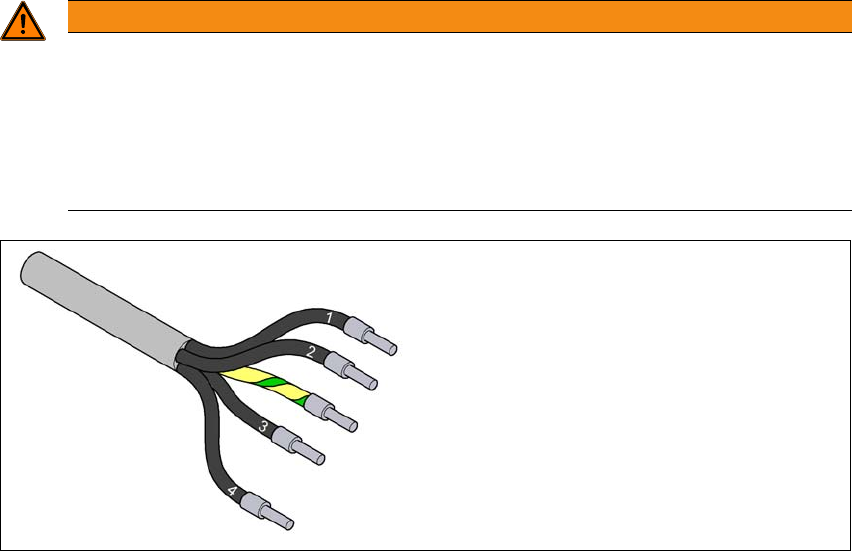

Bilde 4.2 - 6 Betegnelse av lederne i strømkabelen
ADVARSEL
Det er kun elektro-fagfolk som har lov til å koble til strømkabelen.
Det er kun elektro-fagfolk som har lov til å koble til en strømkabel. Elektro-fagfolk er per-
soner med egnet faglig utdanning, kunnskaper og erfaring, slik at de kan oppdage og
unngå farer som elektrisitet kan medføre.
Forskriftene som gjelder i landet hvor bestykningsautomaten drives, skal komme til
anvendelse.
1 = (L1): Trefasevekselstrømfase
2 = (L2): Trefasevekselstrømfase
3 = (L3): Trefasevekselstrømfase
4 = (N): Nøytralleder
grønn/gul = (PE): Jordleder
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 4 Oppsett og idriftsettelse
Fra programvareversjon SR.713.1 Utgave 12/2020 4.2 Infrastruktur på oppstillingsstedet
199
4.2.3.7 Oversikt over finsikringene
4

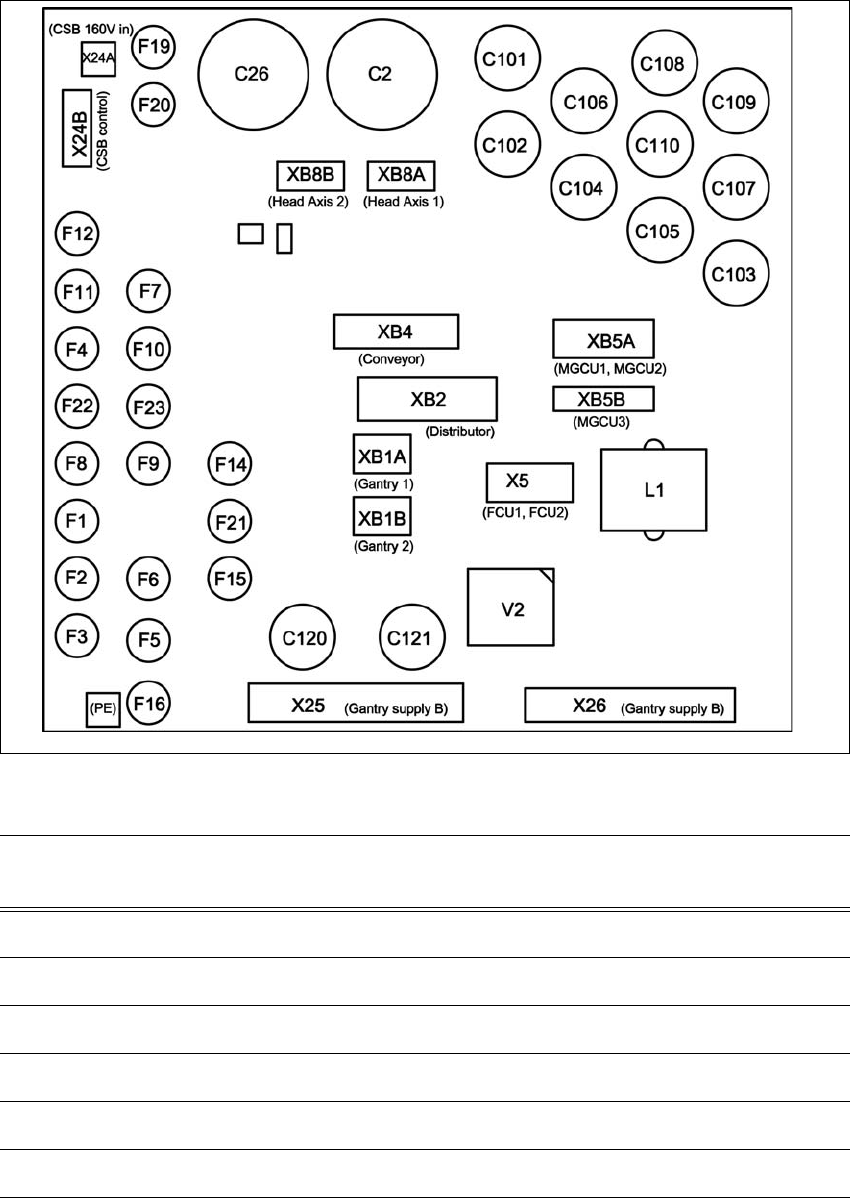

Bilde 4.2 - 7 Oversikt over finsikringene
4
Sikring Komponent Strømstyrke
[A]
Spenning [V]
F1 MGCU 1 6,3 27
F2 MGCU 2 6,3 27
F3 MGCU 3 6,3 27
F4 Distributor/Power Fail 6,3 24
F5 Station PC 6,3 27
F6 Options PC 6,3 27
