Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjon sutvidelser Fra programvareversjon SR.713.1 Utgave 12/2020 6.1 Pipettveksler 297 6.1.3.4 Pipettveksler "Rad 2" for SIPLACE Multi St ar Artikkelnu…

100%1 / 362
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.1 Pipettveksler Fra programvareversjon SR.713.1 Utgave 12/2020
296
6
Sett magasinet opp på trykknapp-kulene (Pos. 5 på bilde 6.1 - 7, side 295).
Press magasinet, jevnt nedover, slik at trykknapp-kulene griper samtidig inn i alle trykknap-
per.
6.1.3.3 Identifisering av posisjoner
Hvert av pipettvekslerens magasiner har 2 markeringer for å kunne bestemme dets posisjon.
6

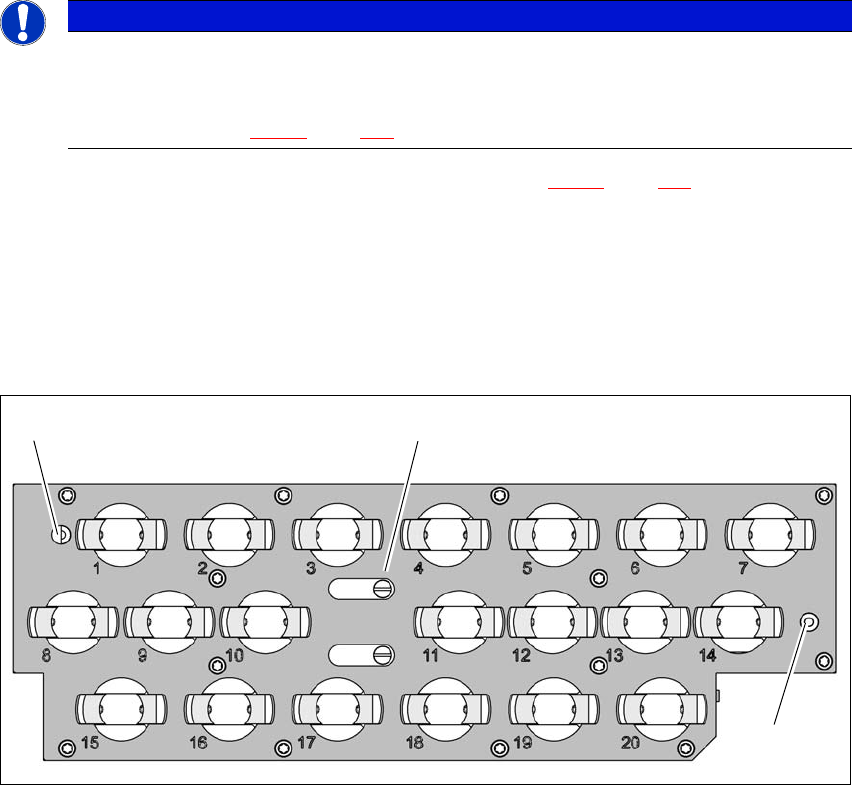

Bilde 6.1 - 8 Pipettmagasin - nummerering av garasjer. Merker for å bestemme posisjon og vinkelposisjon
(1) Låseplate i posisjon "Magasin åpent"
(2) Merker for posisjonsbestemmelse
VARSEL
6
Flytt låseplaten i posisjon "Magasin låst" .
Før du setter det inn, skal du sette opp magasinet slik at de sylindriske pinnene (Pos.
2 og 6 på bilde 6.1 - 7
, side 295) kan gli inn i sentreringsboringen og i noten.
(1)
(2)
(2)
Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3 6 Stasjonsutvidelser
Fra programvareversjon SR.713.1 Utgave 12/2020 6.1 Pipettveksler
297
6.1.3.4 Pipettveksler "Rad 2" for SIPLACE MultiStar
Artikkelnummer 00519842-xx Pipettveksler CPP for Rad 2 , SX
Pipettveksleren "Rad 2" kan installeres i følgende posisjoner:
SX-bestykningsautomat:Posisjoner 1 og 2
Etterutrustningspakken omfatter, ved siden av pipettveksleren, en montasje-kit.
6

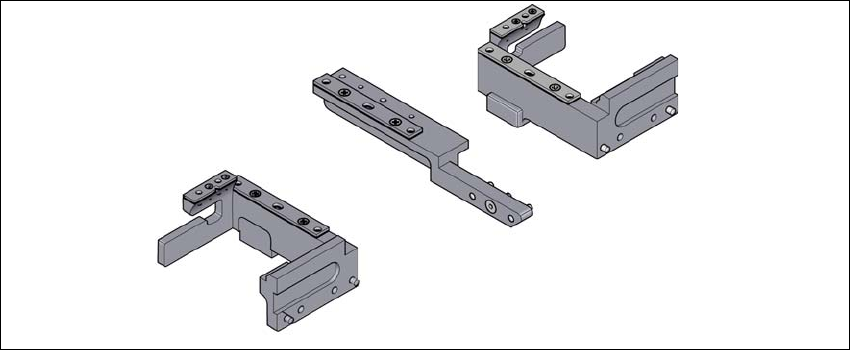

Bilde 6.1 - 9 Montasje-kit for pipettveksleren "Rad 2"
6 Stasjonsutvidelser Instruksjonsbok SIPLACE SX1/SX2 utgave V2 og utgave V3
6.1 Pipettveksler Fra programvareversjon SR.713.1 Utgave 12/2020
298
6.1.4 Pipettveksler for SIPLACE TwinStar
Artikkelnummer 03005191-xx Magasin for 2 pipetter
Artikkelnummer 03001807-xx Magasin for 1 pipette
6
Bilde 6.1 - 10 Pipettveksler for SIPLACE TwinStar
6.1.4.1 Beskrivelse
Denne pipettveksleren kan ta opp opptil 12 pipettmagasiner. Det er to magasintyper tilgjengelige:
Standardmagasiner og magasiner for spesielle pipetter eller gripere. Magasinene sitte på en felles
bærer. Hvert av dem er sentrert med to sylindertapper og festet med to senkhodeskruer.
