操作キー 機能
>
Goto（Label）、Loop、Step & Repeat、Call Pattern、Call Subroutine、Call Programコマンドで参
照として使用できる数値ラベルを登録します。
• プログラム内で使用可能なラベル数は、1–9999です。
11Goto
Goto
------------------------------
Label: 2
[F1] OK
操作キー 機能
>
プログラムは、指定されたラベルを含むアドレス行にジャンプします。
付録A、Typeメニューに関する参考情報（続き）付録A、Typeメニューに関する参考情報（続き）
Eシリーズ自動ディスペンシングシステム
100
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
12Step&Repeat2D
Step & Repeat
------------------------------
[F1] Step & Repeat 2D
[F2] Step & Repeat 3D
------------------------------
Step & Repeat 2D 1/2
------------------------------
Direction X(1)/Y(2): 1
X Offset: 1.00 mm
Y Offset: 1.00 mm
[F1] OK [F2] Next
Step & Repeat 2D 2/2
------------------------------
Column (X): 1
Row (Y): 1
Path S(1)/N(2): 1
Goto Label: 1
[F1] OK [F2] Next
操作キー 機能
>
治具用プレートに取り付けられ、列と行に整えられた多数の同一対象基材に対する、塗布パターンの繰り返
しを有効にします。
パラメーター
説明（下の図および101ページの「Step&Repeatパラメーターの図解」を参照して
ください）
Direction X軸とY軸に沿ってノズルが移動する方向です。X（1）を選択してX軸を優先するか、
またはY（2）を選択してY軸を優先します。
X Oset X方向での各塗布対象基材間の距離です（mm）。
範囲：0.1〜100（mm）
Y Oset Y方向での各塗布対象基材間の距離です（mm）。
範囲：0.1〜100（mm）
Columns (X) X方向の列数です。
範囲：1〜9999
Rows (Y) Y方向の行数です。
範囲：1〜9999
Path S(1)/N(2) パターン通過経路です。S字型のパターンの場合は1を選択します。N字型のパターンの
場合は2を選択します。
Goto Label Step & Repeat Xコマンドを開始するアドレスです。
X Oset
(in mm)
Y Oset
(in mm)
Row (Y)
Column (X)

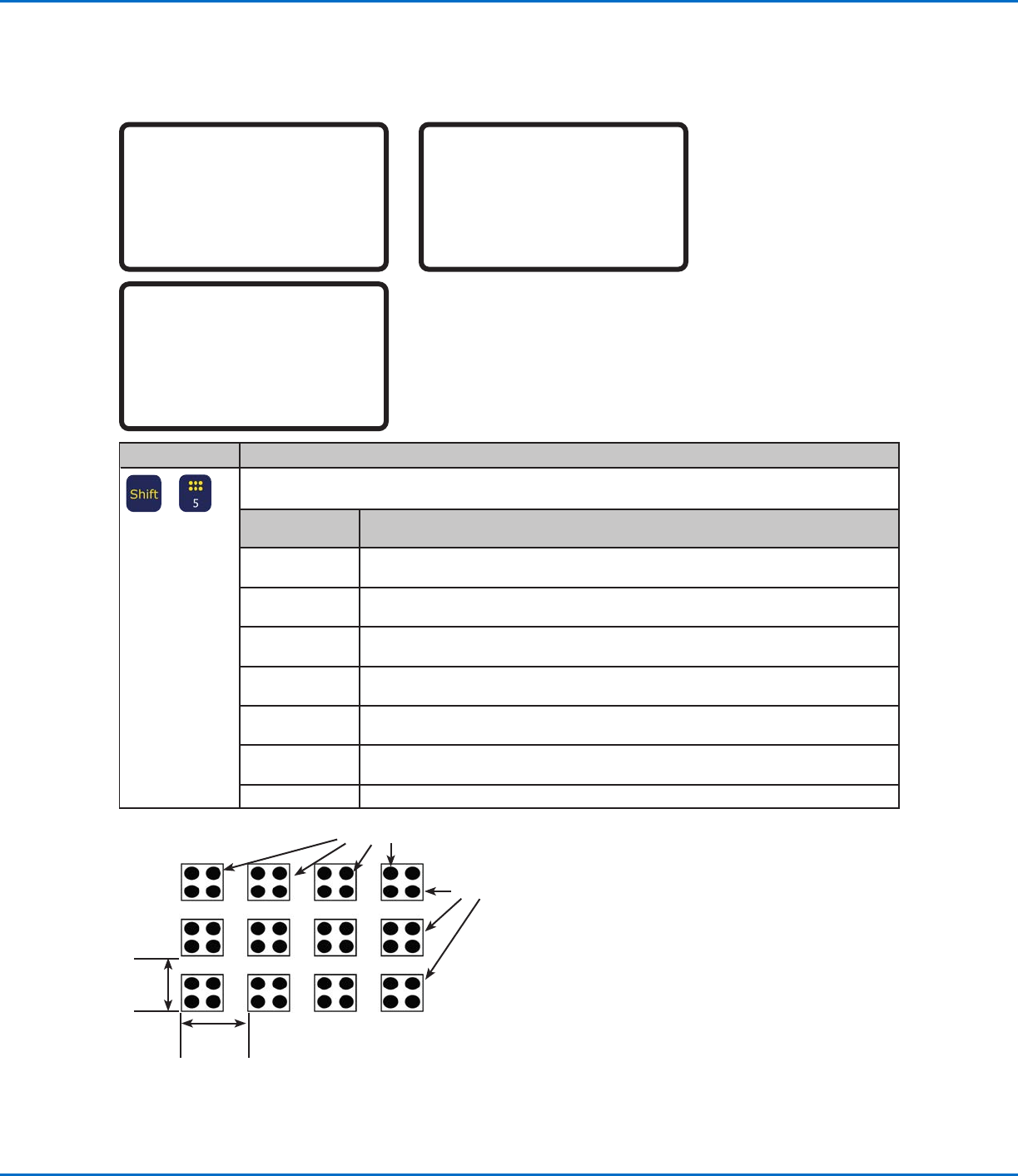

Step & Repeat 2D X Oset、Y Oset、Columns（X）、Rows（Y）パラメーターの図解
付録A、Typeメニューに関する参考情報（続き）付録A、Typeメニューに関する参考情報（続き）
Eシリーズ自動ディスペンシングシステム
101
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
12Step&Repeat（続き）

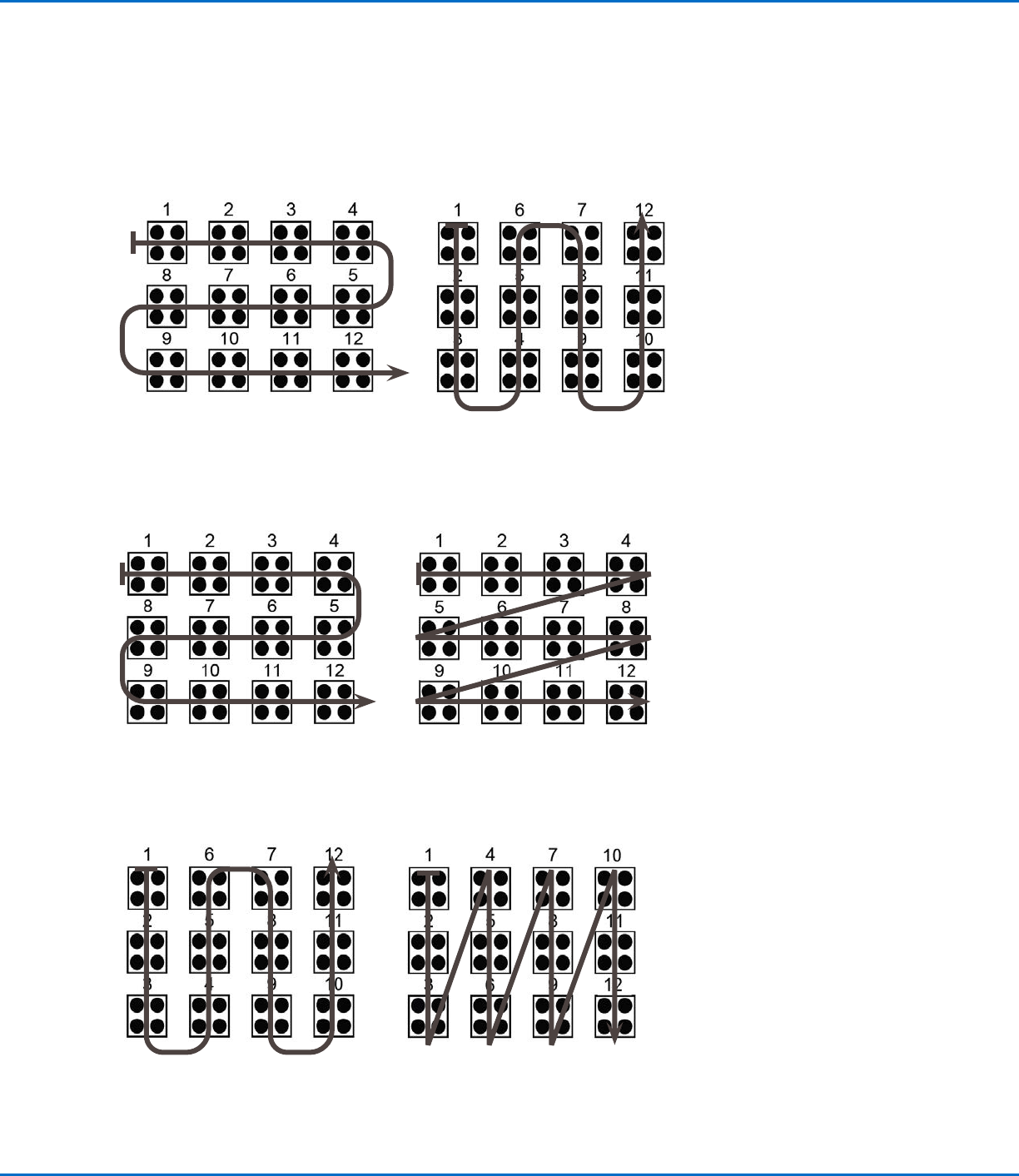

Step&Repeatパラメーターの図解Step&Repeatパラメーターの図解
Step & Repeat, X Axis Direction Step & Repeat, Y Axis Direction
X/Y Axis Directionパラメーター間の差
Step & Repeat X, S Path Step & Repeat X, N Path
方向X時のS/N経路間差
Step & Repeat Y, S Path Step & Repeat Y, N Path
方向Y時のS/N経路間差
