Eシリーズ自動ディスペンシングシステム
102
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

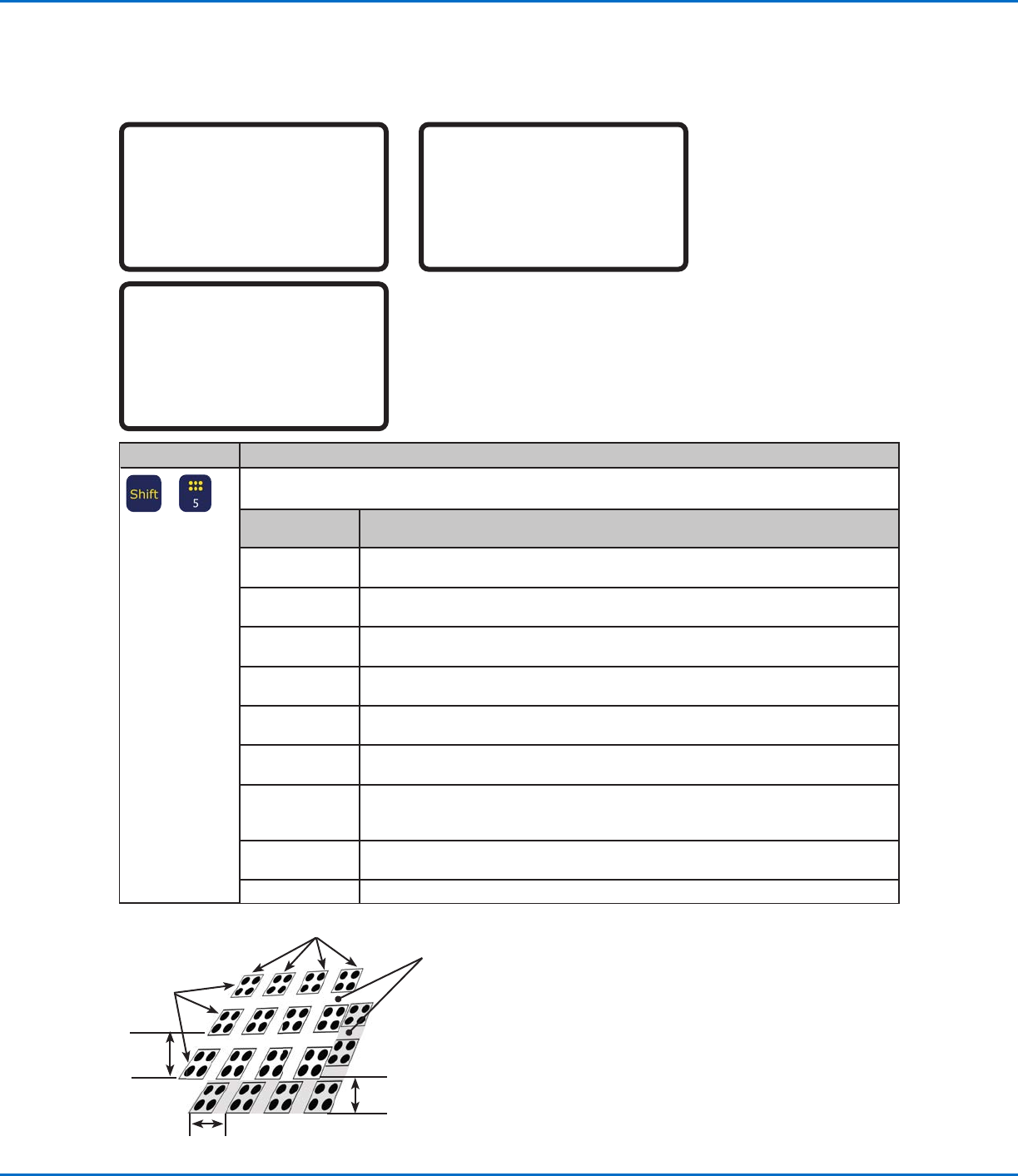

12Step&Repeat3D
Step & Repeat
------------------------------
[F1] Step & Repeat 2D
[F2] Step & Repeat 3D
------------------------------
Step & Repeat 3D 1/2
------------------------------
Direction X(1)/Y(2): 1
X Offset: 1.00 mm
Y Offset: 1.00 mm
Z Offset: 1.00 mm
[F1] OK [F2] Next
Step & Repeat 3D 2/2
------------------------------
Column (X): 1
Row (Y): 1
Tier (Z): 1
Path S(1)/N(2): 1
Goto Label: 1
[F1] OK [F2] Next
操作キー 機能
>
治具用プレートに取り付けられ、列と行に整えられた多数の同一対象基材に対する、塗布パターンの繰り返
しを有効にします。
パラメーター
説明（下の図および101ページの「Step&Repeatパラメーターの図解」を参照して
ください）
Direction X軸とY軸に沿ってノズルが移動する方向です。X（1）を選択してX軸を優先するか、
またはY（2）を選択してY軸を優先します。
X O󰮏set X方向での各塗布対象基材間の距離です（mm）。
範囲：0.1〜100（mm）
Y O󰮏set Y方向での各塗布対象基材間の距離です（mm）。
範囲：0.1〜100（mm）
Z O󰮏set Z方向での各塗布対象基材間の距離です（mm）。
範囲：0.1〜100（mm）
Columns (X) X方向の列数です。
範囲：1〜9999
Rows (Y) Y方向の行数です。
範囲：1〜9999
Tier (Z) Z方向の層数です。正のZ値で、ノズルは対象基材表面に降下します。負のZ値で、ノズ
ルは対象基材表面から上昇します。
範囲：1〜9999
Path S(1)/N(2) パターン通過経路です。S字型のパターンの場合は1を選択します。N字型のパターンの
場合は2を選択します。
Goto Label Step & Repeat Xコマンドを開始するアドレスです。
付録A、Typeメニューに関する参考情報（続き）付録A、Typeメニューに関する参考情報（続き）
Step & Repeat 3D X O󰮏set、Y O󰮏set、Columns (X)、Rows (Y)、Tier (Z)パラメーターの図解
X O󰮏set
(in mm)
Y O󰮏set (in mm)
Column (X)
Row (Y)
Tier (Z)
Z O󰮏set
(in mm)
Eシリーズ自動ディスペンシングシステム
103
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

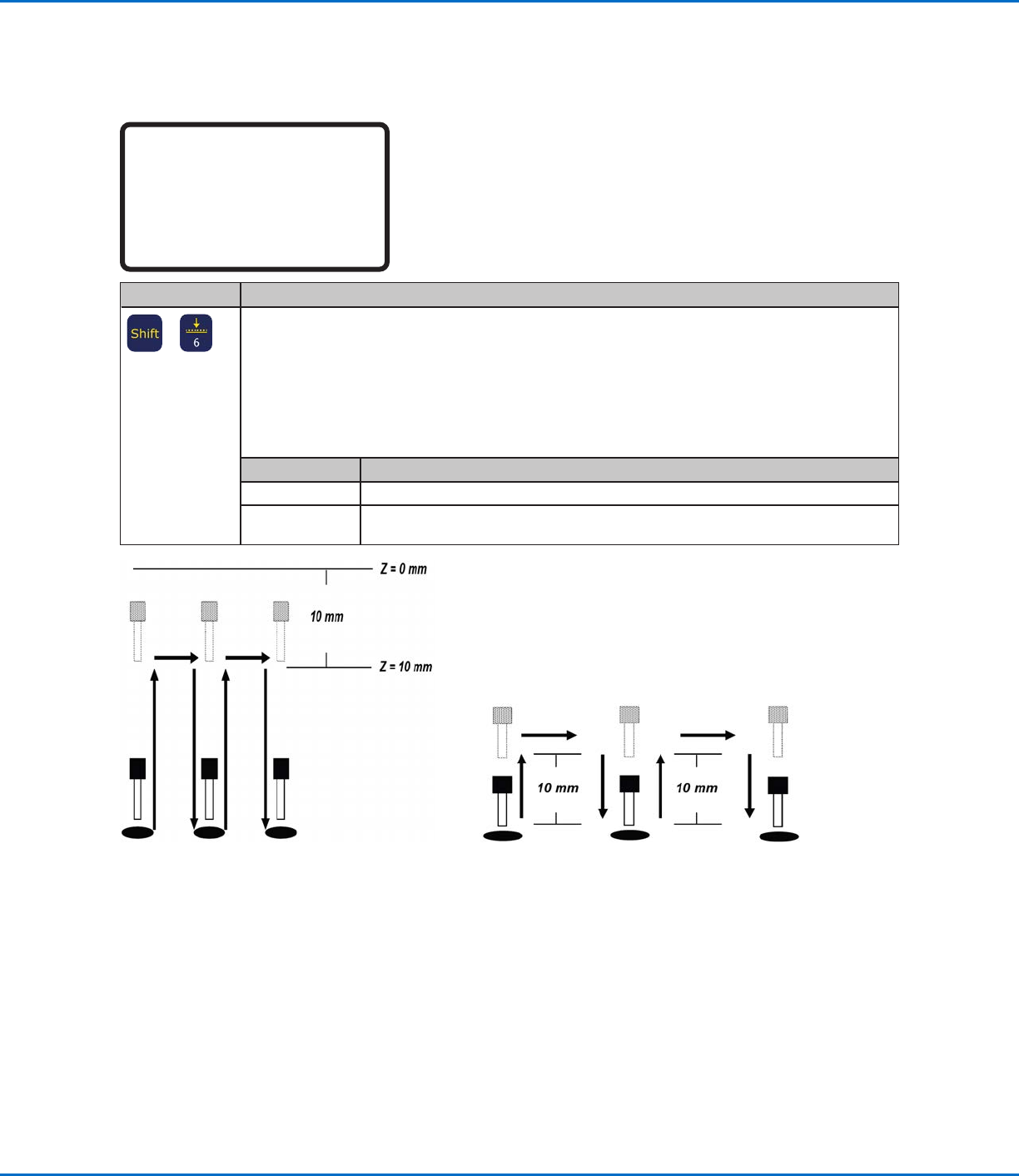

13ZClearance
Z Clearance
------------------------------
Relative(1)/Absolute(2): 1
Value: 5.00 mm
[F1] OK
操作キー 機能
>
各塗布コマンド後にノズルを引き上げる高さを指定します。Z Clearanceの目的は、ノズルをあるポイント
から次のポイントに移動するときにすべての障害物を乗り越えられるよう、十分な高さに引き上げることで
す。ポイント間に障害物がない場合は、Z Clearanceに小さな値（たとえば5 ㎜）を設定して、プログラム
のサイクル時間を必要最小限に抑えることができます。
Z Clearanceはさらに相対値（0）と絶対値（1）で定義できます。相対値として指定した場合、その高さま
でノズルを引き上げる相対距離となります。絶対値として指定した場合、Z軸の0位置から、ノズルが引き上
げられる高さまでの距離となります。指定したポイント位置のZ軸値は関係ありません。
Z Clearanceコマンドは、プログラムの先頭に挿入することが推奨されます。
パラメーター 説明（下の図を参照してください）
値 塗布後にノズルを上昇させる距離です。
Relative(1)/
Absolute(2)
ノズルの塗布後の上昇設定：相対値の場合には1を選択し、絶対値の場合には1を選択
します。
Z Clearance = 10 mmの絶対値設定 Z Clearance = 10 mmの相対値設定
付録A、Typeメニューに関する参考情報（続き）付録A、Typeメニューに関する参考情報（続き）
Eシリーズ自動ディスペンシングシステム
104
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
14Loop
Loop
------------------------------
Label: 1
Count: 1
[F1] OK
操作キー 機能
>
コマンドのグループを指定回数（Count分）実行します。
パラメーター 説明
Label プログラムがジャンプする先のアドレスです。ジャンプ先のアドレスは、現在のア
ドレスよりも前になっている必要があります。
Count
ループの実行回数です。範囲：1〜9999
15DispensePort
Dispense Port
------------------------------
Port: 0.3.5.7
Default: 0 Range: 0-8
Multi-out ex: 0.1.2
[F1] OK
操作キー 機能
>
塗布バルブ信号の出力ポートを設定します。このコマンドは、塗布ポートを設定するためにプログラム
の開始で使用するか、または塗布コマンドの直後に使用します。システムが複数のバルブを装備する場
合、上記例に示すように、複数の塗布ポートを指定することができます（Multi-outの例：0.1.2）。
デフォルト：0
範囲：0〜8
