Eシリーズ自動ディスペンシングシステム
34
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
セットアップセットアップ
プログラムのインストール後やプログラムの作成前に、自動ディスペンシングシステムの運用に合わせて、次のような設定手順
を行います。

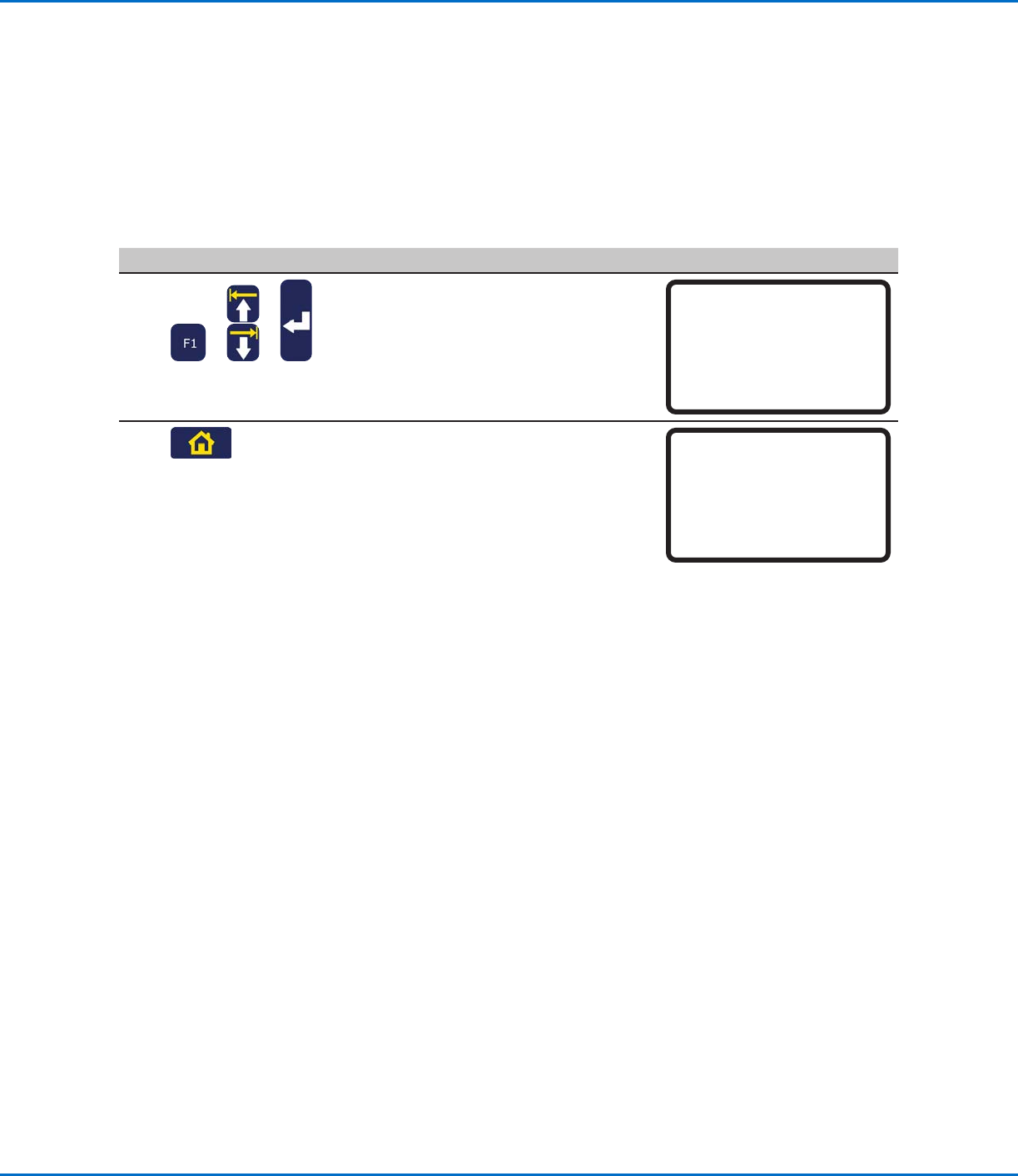

RunモードからTeachモードへの切り替え
システムのスイッチをオンにした場合のデフォルト操作モードはRunモードです。システム設定を変更するには、システムが
Teachモードになっている必要があります。操作モードの詳細については、23ページの「RunモードとTeachモード」を参照し
てください 。
# 操作キー ステップ ティー チペンダント表示
1
> >
• F 1を押します。
• MOVE UP / DOWNで TEACH/RUNに
移 動します。
• ENTERを押します。
[PROGRAM MENU] 1/1
01*Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06 Auto Needle Adjust
2 • HOMEを押します。パスワードが要求され
る場合には、パスワードを入力します。
[ TEACH MODE ]
PRESS [HOME]
TO INITIALIZE SYSTEM
システムパラメーター の設 定
工場出荷時に、ほとんどの用途に適切に対応するシステム設定が行われています。ここで説明する手順は、必要に応じて、シス
テム設定を表示したり、変更したりするときに使用します。重要なシステム設定には以下のようなものがあります。
• XYMoveSpeedまたはZMoveSpeed：ノズルがX/Y軸、またはZ軸に沿って移動する速度です。
• JogAcceleration：FASTボタンが押された場合のロボット加速度です（Teachモードでのプログラム作成に適用さ
れ ま す ）。
デフォルト設定と最大/最低設定については、31ページの「Setup Menu」を参照してください。
Eシリーズ自動ディスペンシングシステム
35
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
AxisLimit
Axis Limitは、ノズルがXYZのワークエリア内で移動できる距離を設定します。コマンドに指定された軸制限を超えるポイン
トがある場合には、エラーになります。
# 操作キー ステップ ティー チペンダント表示
1
> >
• MENU1を押します。
• MOVE UP / DOWNでAXIS LIMITに移
動します。
• ENTERを押します。
[MENU 1] 1/2
01 Group Edit
02 Ex. Step & Repeat
03 Program Name
04*Axis Limit
05 Initialize Output
06 Jog Acceleration
07 Teach Move Z Clearance
2
x
>
• 設 定する値を入力します。
- E2最大値：200、200、50 mm
- E3最大値：300、300、100 mm
- E4最大値：400、400、100 mm
- E5最大値：500、500、150 mm
- E6最大値：620、500、150 mm
• F1を押して、保存または終了します。
または
• F3を押して工場出荷時のデフォルト設定に
戻します。
Axis Limit
------------------------------
X Limit: 300.00 mm
Y Limit: 300.00 mm
Z Limit: 150.00 mm
[F1] OK [F3] Default

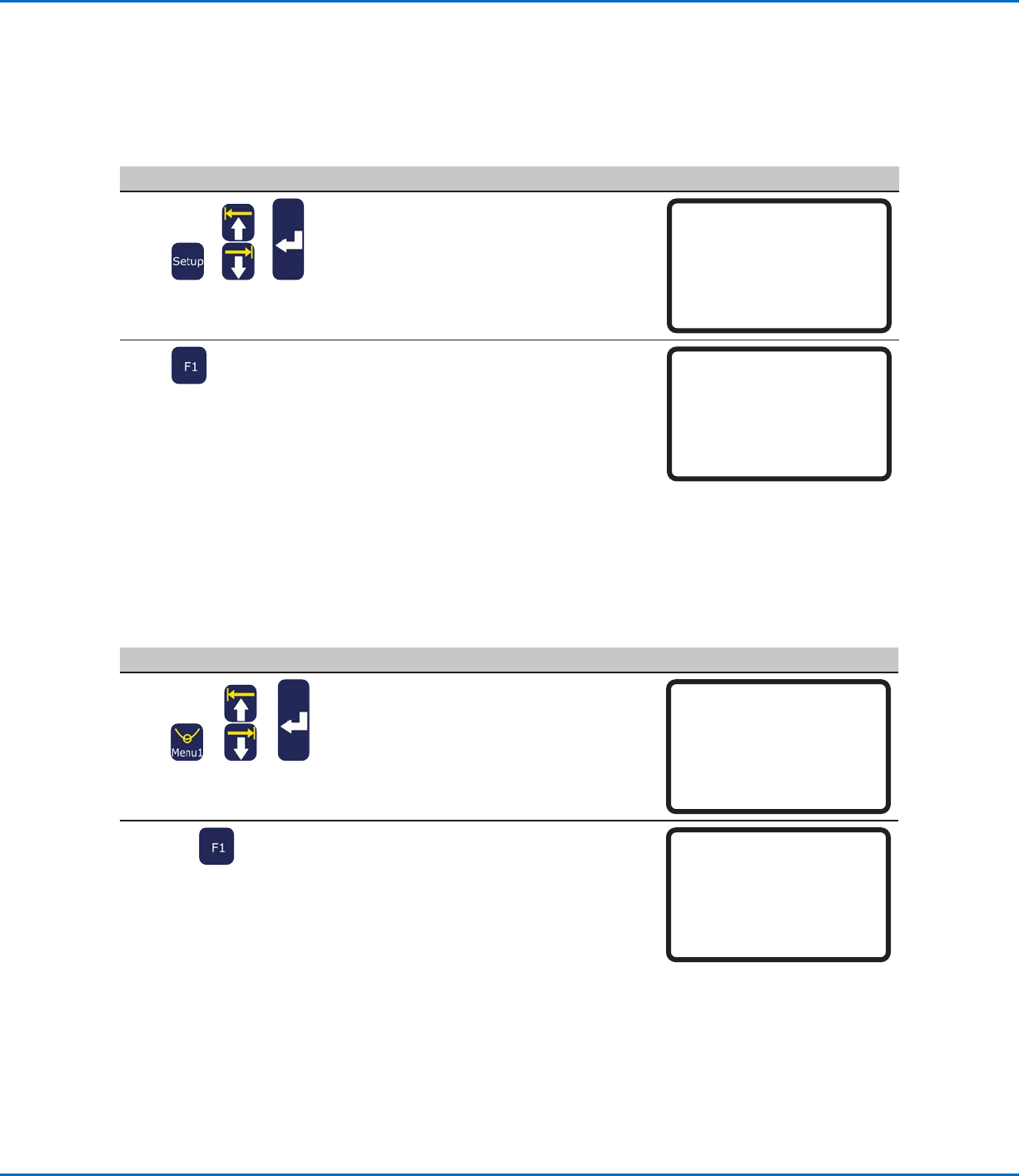

XYMoveSpeedまたはZMoveSpeed
XY Move Speedは、ノズルをXY軸に沿って移動させる速度です。Z Move Speedは、ノズルをZ軸に沿って移動させる速
度です。
# 操作キー ステップ ティー チペンダント表示
1
> >
• SETUPを押します。
• MOVE UP / DOWNでXY MOVE
SPEED
または
• Z MOVE SPEEDに移動します。
• ENTERを押します。
[SETUP] 1/3
01*XY Move Speed
02 Z Move Speed
03 Point to Point Arc Jump
04 Park Position
05 Calibration Point
06 Mark Points
07 Program Output Status
2 • 設 定する値を入力します。
- XY移動速度範囲：0–800 mm/s
- Z移動速度範囲：0〜320 mm/s
• F1を押して、保存または終了します。
XY Move Speed
------------------------------
Current: 100.0 mm/s
New: _
[F1] OK
システムパラメーターの設定（続き）
Eシリーズ自動ディスペンシングシステム
36
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
システムパラメーターの設定（続き）

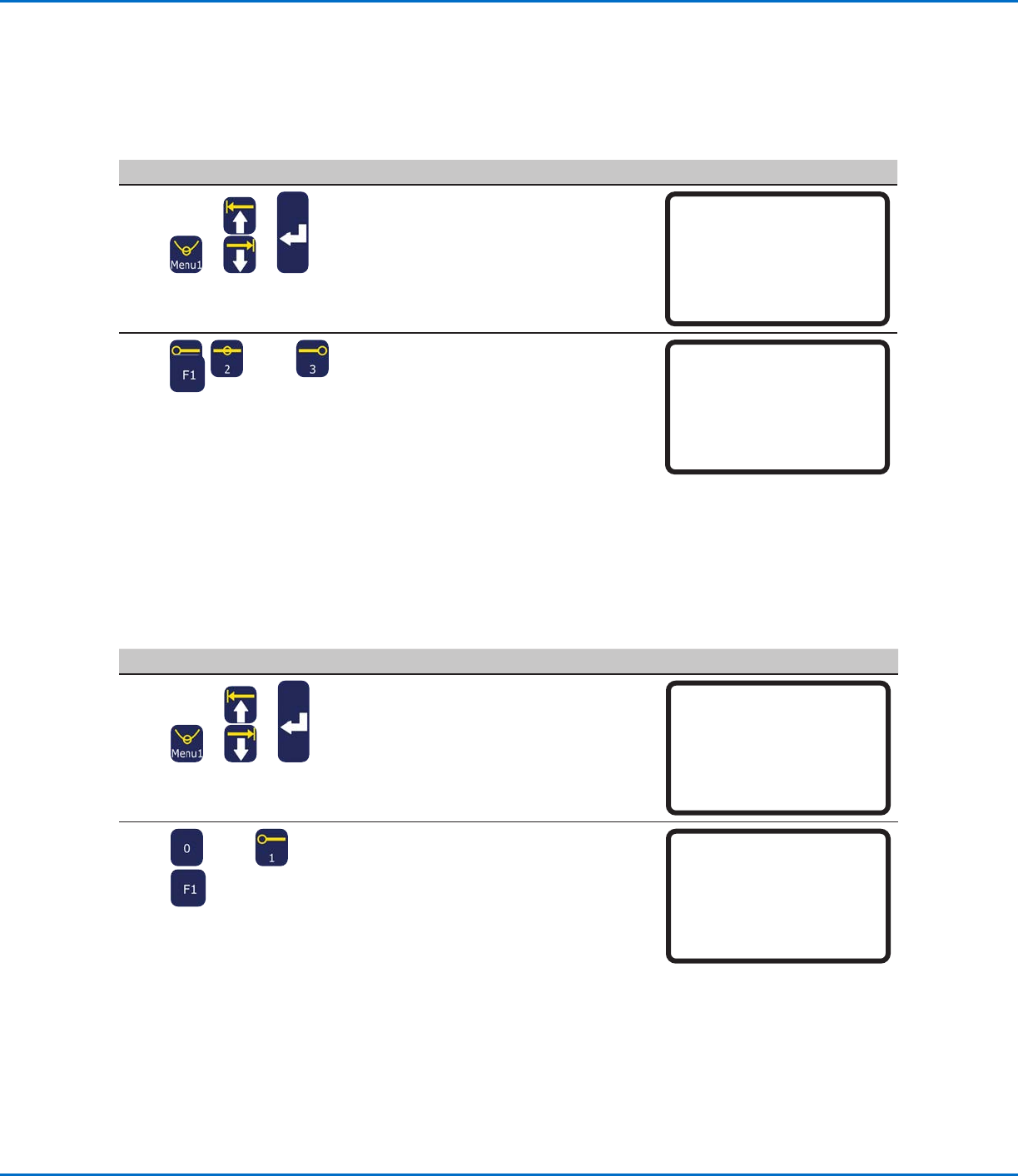

JogAcceleration
Jog AccelerationはFASTボタンが押された場合のロボット加速度です（Teachモードでのプログラム作成に適用されま
す ）。
# 操作キー ステップ ティー チペンダント表示
1
> >
• MENU1を押します。
• MOVE UP / DOWNでJOG
ACCELERATIONに移動します。
• ENTERを押します。
[MENU 1] 1/2
01 Group Edit
02 Ex. Step & Repeat
03 Program Name
04 Axis Limit
05 Initialize Output
06*Jog Acceleration
07 Teach Move Z Clearance
2
, ,または >
• 1 HIGH、2 MEDIUM、3 LOWのいずれ
かを選 択します。
• F1を押して、保存または終了します。
Jog Acceleration
------------------------------
1 High
2 Medium
3 Low
Select: _
[F1] OK
TeachMoveZClearance（ティーチモードでのノズル上昇程度）
プログラムをテストする場合、ノズルがポイント間移動する際に、高さに制限を加えることで時間を節約します。この設定
は、Teach Move Z Clearanceの設定を調整することで行うことができます。この設定は、システムがTeachモードにある場
合にのみ有 効です。
# 操作キー ステップ ティー チペンダント表示
1
> >
• MENU1を押します。
• MOVE UP / DOWNでTEACH MOVE
Z CLEARANCEに移動します。
• ENTERを押します。
[MENU 1] 1/2
01 Group Edit
02 Ex. Step & Repeat
03 Program Name
04 Axis Limit
05 Initialize Output
06 Jog Acceleration
07*Teach Move Z Clearance
2
または >xx>
• 0または1を押すと、Teach Move Z
Clearance機能のオン/オフを切り替える
ことができます。
• 数値キーを押して、Z Lift Heightの最大
値を入力します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Teach Move Z Clearanceがオンの
場合、ロボットがTeachモードで塗布ポ
イント間を移動する際に、ノズルZ Lift
Heightに指定された値の高さ以上には
上がりません（現在のポイントに対する相
対位置）。
Teach Move Z Clearanceがオフの場
合、システムはZ Lift Heightの設定を無
視します。
範囲：0からZ軸移動限界
Teach Move Z Clearance
------------------------------
Off(0)/On(1): 1
Z Lift Height: 23 mm
[F1] OK
