Eシリーズ自動ディスペンシングシステム
81
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
治具用プレート
すべてのプレートには、4つのエッジレベラーと4つのレベル調整マウントが含まれています。
パーツ番号 説明
7028276 200 mm治具用プレート
7028277 300 mm治具用プレート
7028278 400 mm治具用プレート
7028279 500 mm治具用プレート
スタート/ストップボックス
スタート/ストップボックスアクセサリーは、始動ボタン、緊急停止ボタンなど、リモート機能用の入出力接続を簡単に使用でき
るようにするものです。結線図については、90ページの「入出力の接続例」を参照してください。
部品番号 説明
7363285 開始/停止アクセサリーボックスと I/O チェッカー、標準
I/O チェッカーを使用すると、外部装置を物理的に取り付ける前に、(1) 外部装置からの
入力信号、または (2) 自動システムからの出力信号をシミュレートできます。
7360865 European Community向けスタート/ストップアクセサリーボックス
チップアライナー
項目 部品番号 説明
7360892 E シリーズ ロボット チップアライナ ー アクセサリー キット
7363940
トップマウント／アンダーマウント アクセサリーキット
この キットを 使 用 することで、ロ ボットの 固 定プレ ートの 中 心 に 、チップアラ
イナーをプレートの上または下に取り付けて、マルチニードルやその他のア
プ リ ケ ー シ ョ ン 用 と し て 、簡 単 に 取 り 付 け る こ と が で き ま す 。
高さセンサー
オプションの高さセンサーは、塗布領域間の Z 高さの元のプログラム値からの変化を検知できます。 Z 高さが変わると、シス
テムは新しい Z 高さ値を検知し、それに従ってプログラムも調節されます。 高さセンサーの設置と使用については、130 ペー
ジの「付録D、高さセンサーの設定と使用」を参照してください。
パーツ番号 説明
7361667 高さセンサーアクセサリーキット、E / EV シリーズ
ア ク セ サ リ ー（ 続 き ）ア ク セ サ リ ー（ 続 き ）
Eシリーズ自動ディスペンシングシステム
82
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
ア ク セ サ リ ー（ 続 き ）ア ク セ サ リ ー（ 続 き ）

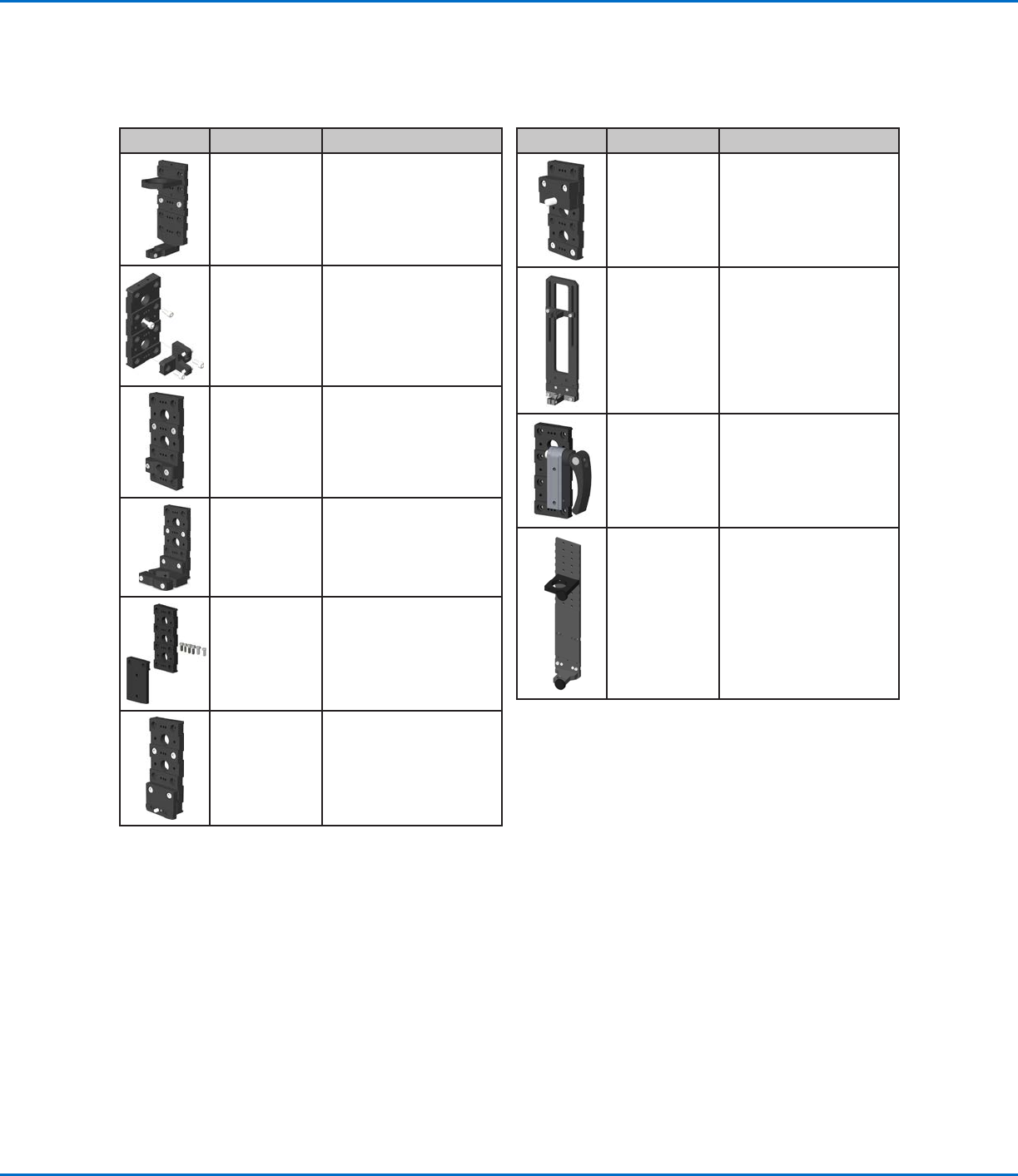

項目 部品番号 説明
7360610
シリンジバレル取り付 けブ
ラケット
7361815
PICO Pµlse
™
バルブ 用取
り付 けブ ラケット
7360613
取り付け穴 付きバルブ用
取り付 けブ ラケット
（752、725、741、
736、781、787、782シリ
ーズバルブ ）
7361758
取り付け穴 無しバルブ
用ユニバーサルバルブ 取
り付けブラケット（702、
754、794、784S-SSシリ
ーズバルブ ）
7363518
794-TCシリーズバルブ用
取り付 けブ ラケット
7361114
xQR41シリーズおよび
745シリーズバルブ用取り
付 けブ ラケット
取り付 けブ ラケット
項目 部品番号 説明
7361757
ラジアルスピナーバルブ 用
取り付 けブ ラケット
7360952
Ultimus
™
IVディスペンサ
ー 用 取 り付 けブラケット
7362177
Liquidyn P-Jetバルブお
よびP-Dotバルブ用取り
付 けブ ラケット
7360796 イコライザ ーブ ラケット
Eシリーズ自動ディスペンシングシステム
83
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
トラブルシューティングトラブルシューティング
ティーチペンダントのエラーメッセージ
プログラミングエラーの場合、ティーチペンダントはエラーが発生した場所のアドレス番号とエラーメッセーを表示します。テ
ィー チ ペンダントのエラーメッセー ジ のトラブルシュー ティング については 、下の 表 を参 照してください 。
Addr. 1
Over Call Program Stack !
[OK] F1
エラーメッセージ 原因 対策
Over Call Program Stack システムが現在のプログラムを呼び出せま
せん。
別のプログラム番号を呼び出してください。
Error Fill Command コマンド後のLine StartポイントとLine
Endポイントが同一の座標になっています。
Fillコマンド後のLine StartとLine Endの
座標を修正してください。
Can’t Use Call Pattern 使用されたCall Programコマンドと、実行
するために呼び出されたプログラムにCall
Patternコマンドがあります（ソフトウェア
はそのような設定を許可しません）。
Call Patternコマンドを含まない新しいプ
ログラムを作 成してください 。
Can’t Find Fill End Point Fillコマンドの後に、Line Endコマンドがあ
りません。
Fillコマンドの後に、Line Endコマンドを挿
入してください 。
Label Not Found Goto（Label）コマンドで指定された最初
の ラ ベ ル 番 号 を 、シ ス テ ム が 見 つ け ら れ ま
せん。
プログラム内のLabelコマンドを確認してく
ださい。MENU2 > Jumpを使用すると、不
明なラベルを検 索できます。
ラベル番号が存在しない場合、システムは
このエラーメッセージを表 示します。プログ
ラム上の問題を解消してください。
Need Line Start Line Passing、Arc Point、またはLine
Endコマンドの前にLine Startコマンドが
ありません。
Line Passing、Arc Point、またはLine
Endコマンドの前に、Line Startコマンドを
入 力してください 。
Need Line End Line Start、Line Passing、またはArc
Pointコマンドの後にLine Endコマンドが
ありません。
Line Start、Line Passing、またはArc
Pointコマンドの後に、Line Endコマンドを
入 力してください 。
Setup Error Line Startコマンドの後に、End Program
コマンドが 入力されています。
プログラム上のエラーを解消してくださ
い。End Programコマンドは、それまでの
プログラム行に論理性がある場合にのみ入
力可能です。
Mark Point Must Separate Mark Point 1とMark Point 2が同一の
座 標にあります。
Mark Point 1とMark Point 2は別の座
標となるようにしてください 。
Illegal Path Point Line Start、Arc Point、とLine Endの座
標が一直線になっています。
塗布パターンが直線では無く円弧となるよ
うに、Arc Point座標を修正してください。
Destination Address Error Group Edit > Moveコマンドの移動先に
もコマンドがあります。
アドレス行 の移 動 先のアドレスが 空白であ
るようにしてください 。
次のページに続く
エラー発生のアドレス番号
エラーメッセージ
F1を押してエラーメッセージを消し、エラーの原因を解 消します
