Eシリーズ自動ディスペンシングシステム
47
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

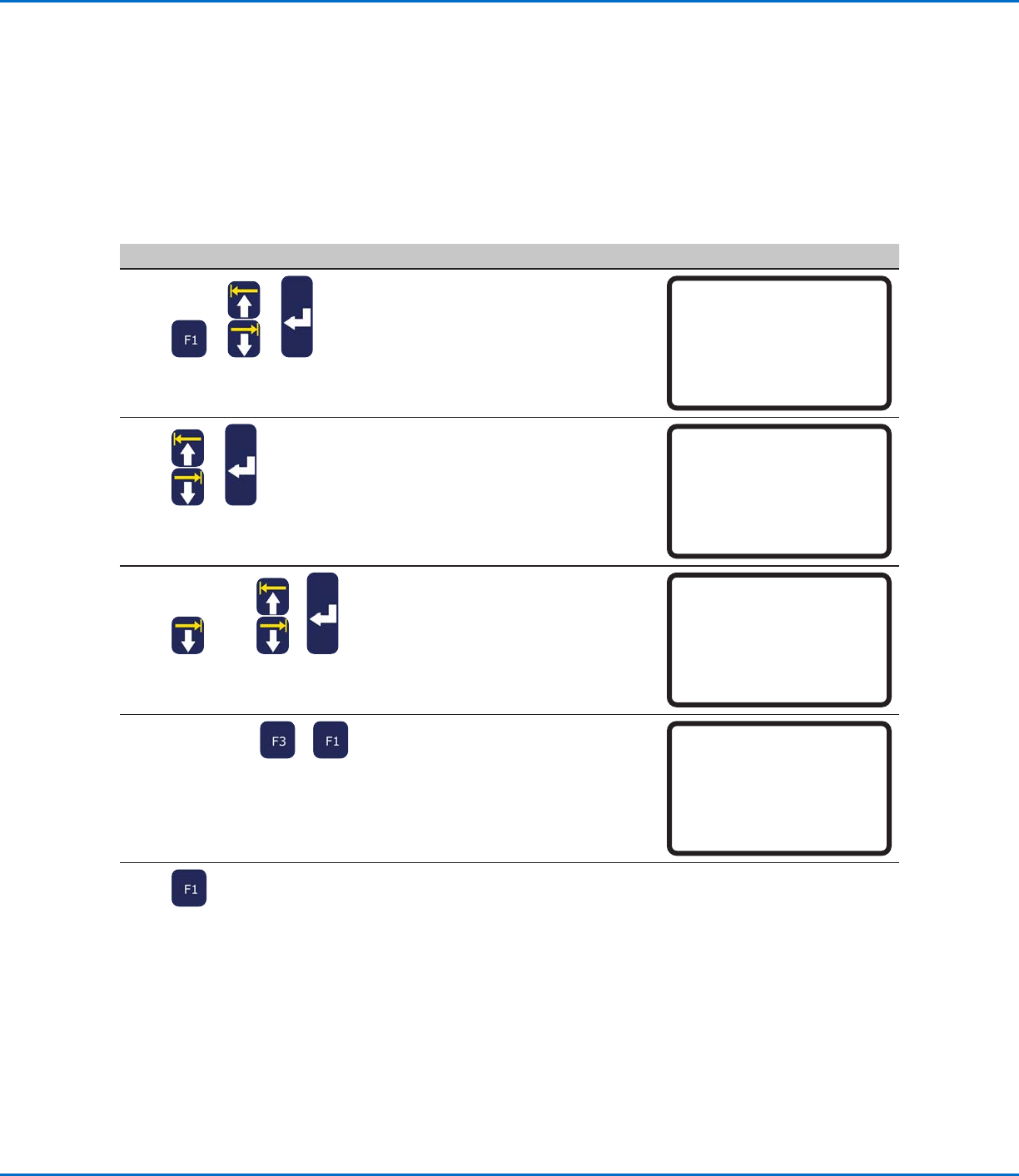

プログラムを展開する方法と実行する方法
すべてのプログラムには、01から99までの固有の番号が割り当てられます。デフォルトでは、システムが停止される前に展開
された最後のプログラムの番号が、システムがオンになったときに展開されるプログラムの番号になります。
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
# 操作キー ステップ ティー チペンダント表示
1
> >
• F 1を押します。
• MOVE UP / DOWNを押し
て、PROGRAM LISTに移動します。
• ENTERを押します。
[PROGRAM MENU] 1/1
01 Teach/Run
02*Program List
03 Reset Counter
04 Program Offset
05 Needle Adjust
06 Auto Needle Adjust
2
>
• MOVE UP / DOWNを押して、実行するプ
ログラムを選 択します。
• ENTERを押します。
選択されたプログラムが現在のプログラム
となり、他のプログラム番号が選択される
まで展開された状態になります。
Program List
------------------------------
01 06
02 07
03*EXAMPLE 08
04 09
05 10
[F1] OK
3
または >
• MOVE UP / DOWNを押して、編集するコ
マンド行を選 択します。
• ENTERを押します。
0001 Line Start 10.0,1
0002 Line Passing 10.0,1
0003 Arc Point
0004*Dispense Dot
0005 EMPTY
0006 EMPTY
0007 EMPTY
0008 EMPTY
4
xxxxxまたは >
• 新しい座標を手動で入力するか、または
または
• F3を押して、XYZ値を現在のノズル位置に
設 定します。
• F 1 を 押 し て 、保 存 し 、終 了 す る か 、あ る い は
ESCを押して変更を取り消します。
Dispense Dot 1/3
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
5 • 必要であれば、さらに変更を行います。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
プログラムとコマンドの使用方法（続き）
Eシリーズ自動ディスペンシングシステム
48
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

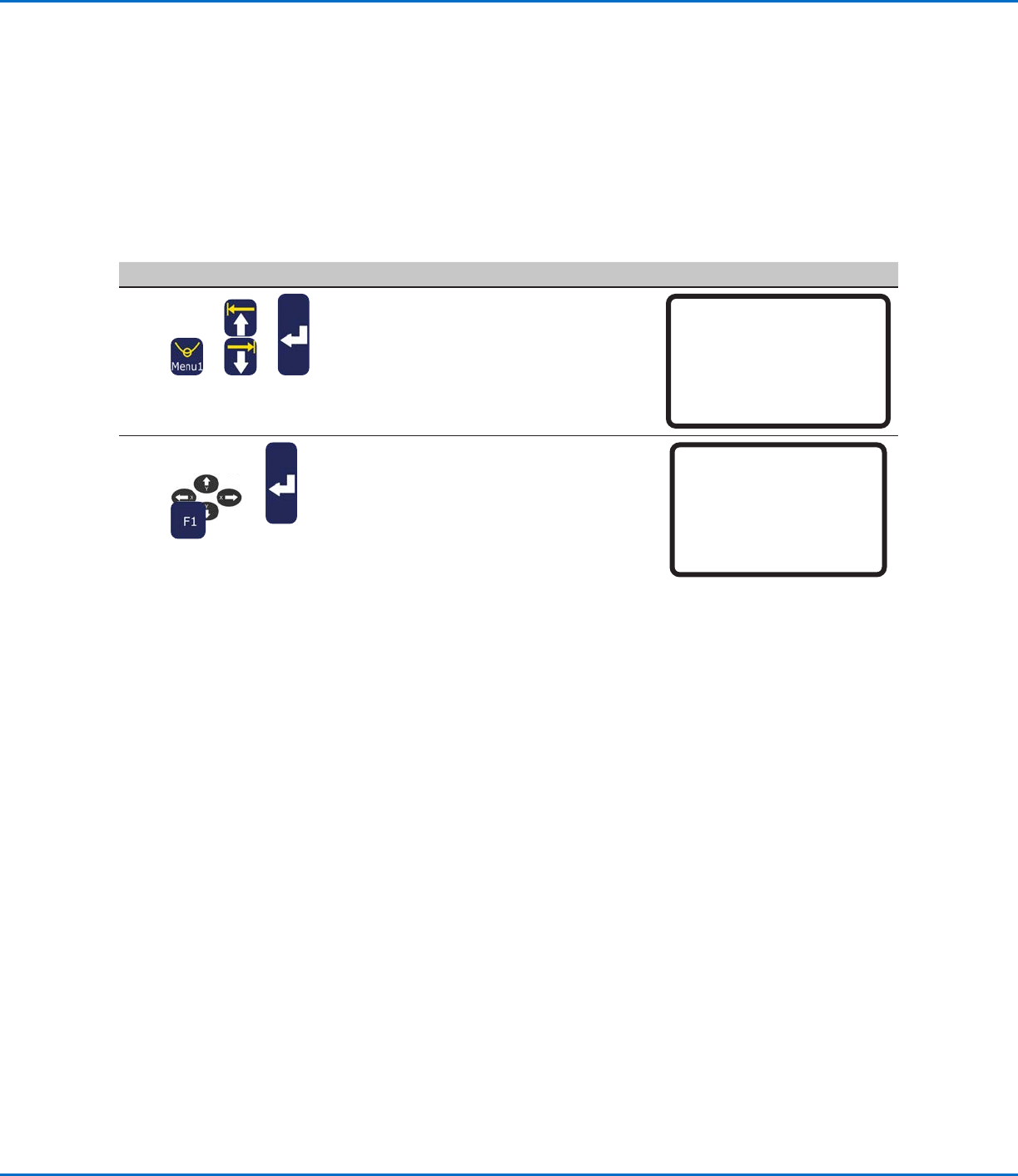

プログラムに名前を設定する方法
すべてのプログラムに固有の名前を設定することが推奨されます。プログラムに名称が設定されていない場合には、システム
によってプログラムに名前を設定するよう促されます。プログラム名は15文字以内にする必要があります。プログラム名は、バ
ーコードスキャン機能に必須です。
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
# 操作キー ステップ ティー チペンダント表示
1
> >
• MENU1を押します。
• MOVE UP / DOWNを押し
て、PROGRAM NAMEに移動します。
• ENTERを押します。
[MENU 1] 1/2
01 Group Edit
02 Ex. Step & Repeat
03*Program Name
04 Axis Limit
05 Initialize Output
06 Jog Acceleration
07 Teach Move Z Clearance
2
> >
• X移動ボタンを押すと文字の左右に移動
します。Y移動ボタンを押すと上下に移動
します。
• ENTERを押すと、文字を選択します。
• CLEARを押すと、文字を消去します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Program Name
-----------------------------
EXAMPLE
-----------------------------
0123456789-._
ABCDEFGHIJKLM
NOPQRSTUVWXYZ
[F1] OK
プログラムとコマンドの使用方法（続き）
Eシリーズ自動ディスペンシングシステム
49
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

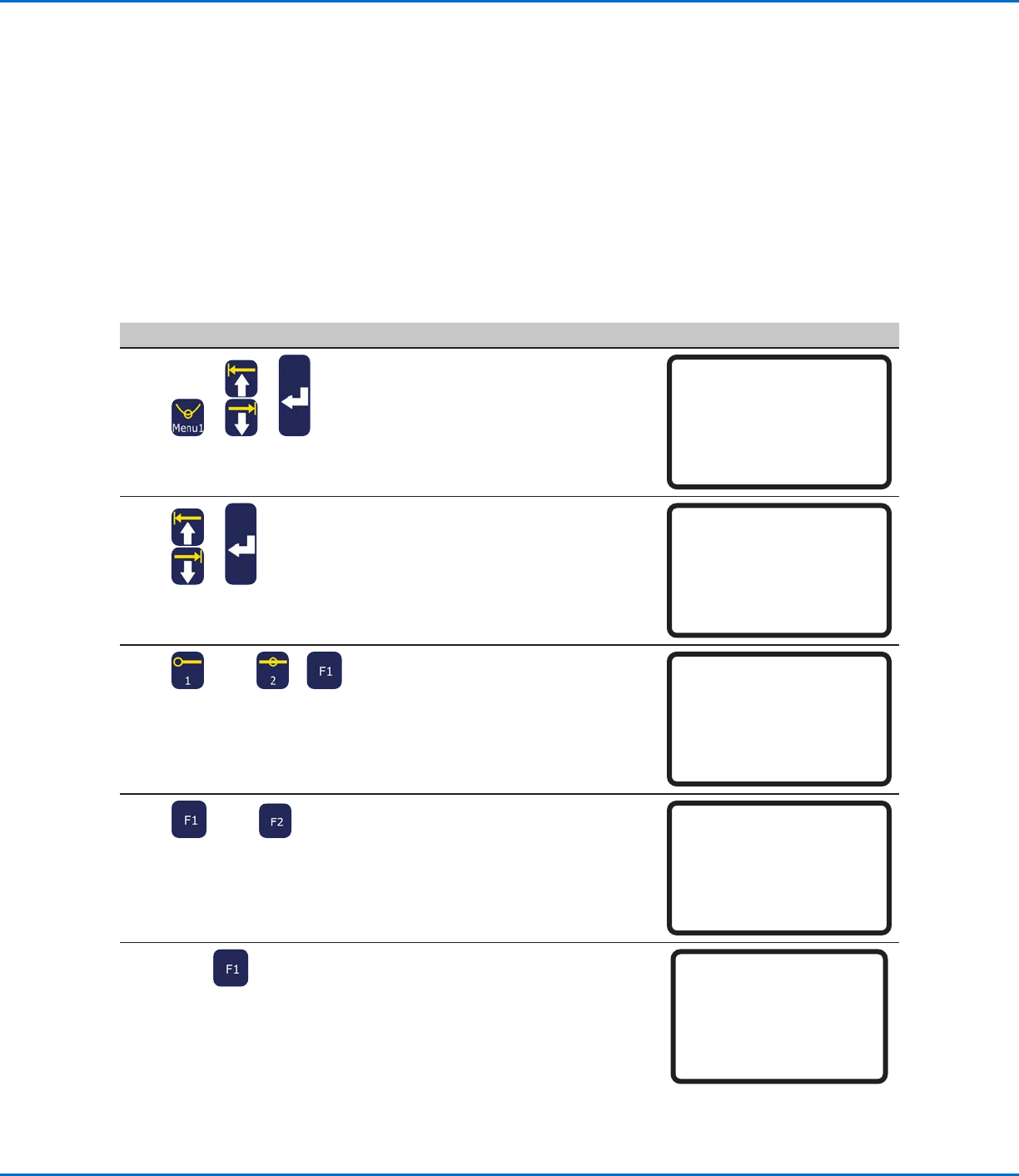

プログラムをクリアする方法とコピーする方法
プログラム番号01から99は、使用されている場合（プログラムがすでにある状態）または空いている場合（プログラムがまだ
無い状態）があります。現在展開されているプログラムの内容は削除可能であり、またその内容を新しいプログラム番号にコピ
ーすることもできます。プログラムの内容を新しいプログラム番号にコピーすると、コピー先のプログラムの内容は上書きされ
ます。
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
クリアする、あるいはコピーするプログラムが現在展開されていること。47ページの「プログラムを展開する方法と実行する
方法」を参照してください。
# 操作キー ステップ ティー チペンダント表示
1
> >
• MENU1を押します。
• MOVE UP / DOWNを押して、UTILITY
MENUに移動します。
• ENTERを押します。
[MENU 1] 2/2
08*Utility Menu
09 Diagnostic
2
>
• MOVE UP / DOWNを押し
て、PROGRAMに移動します。
• ENTERを押します。
[UTILITY] 1/1
01*Program
02 Memory
03 Key Beep
04 Online Signals
05 Barcode Scanner
06 System Lockout
3
または >
• 1 CLEARを押すと、現在のプログラムのす
べてのアドレスが クリアされます。
• 2 COPYを押すと、現在のプログラムがコ
ピーされます。
• F1を押して続行します。
Program Utility
Program 1
------------------------------
1 Clear
2 Copy
Select: _
[F1] OK
4
または
• 1（Clear）を押すと、システムは確認を
• 求めます。
• F1を押すとクリアを承諾します。F2を押す
とクリアを取り消します。
Program Utility
------------------------------
Clear Program 1
[F1] Yes [F2] No
5
xx>
• 2（Copy）を押すと、システムはコピー先の
プログラム番号を求めます（プログラム番
号1〜99）。
• F1を押すと、プログラムの内容すべてが選
択されたプログラム番号にコピーされます。
注 記：コピー 先のプログラムが 空で 無い場
合、プログラムの内容はコピーされるプログ
ラムによって上 書きされます。
Program Utility
-----------------------------
Copy Program 1 To: _
[F1] OK
プログラムとコマンドの使用方法（続き）
