Eシリーズ自動ディスペンシングシステム
94
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
05LineEnd（続き）
Shuto󰮏 Distance
ノズルはラインの終わりまで移動を続けますディスペン サ が オフに なる 位 置
Shuto󰮏 Distanceパラメーターの図
Line End 3/4
------------------------------
Backtrack Length: 0.00 mm
Backtrack Gap: 0.00 mm
Backtrack Speed: 10.0 mm/s
Type 0| 1\ 2] 3/ 4[: 0
[F1] OK [F2] Next
Line End 4/4
------------------------------
Retract Distance: 0.00 mm
Retract Low: 20.0 mm/s
Retract High: 80.0 mm/s
[F1] OK [F2] Next
操作キー 機能
>
前のページを参照してください。
パラメーター 説明
Type 95ージの「Backtrack Setupパラメーターの図例」を参照してください。
0（Normal） ノズルは、Backtrack Gapに入力された高さ分、垂直に移動しま
す。
1（Back） ノズルは、Backtrack LengthとBacktrack Gapに入力された距離
と高さの分、斜め後方に移動します。
2（Square Back） ノズルは、Backtrack LengthとBacktrack Gapに入力された距離
と高さ分、上昇し、後退します。
3（Forward） ノズルは、Backtrack LengthとBacktrack Gapに入力された距離
と高さの分、斜め前方に移動します。
4（Square Forward） ノズルは、Backtrack LengthとBacktrack Gapに入力された
高さと距離の分、上昇し、前進します。
Retract
Distance
塗布後にノズルを上昇させる距離です。
範囲：0〜50（mm）
Retract Low 塗布後にノズルを上昇させる速度です。
範囲：0〜200（mm/s）
Retract High Retract Lowで指定された速度で、Retract Distanceで指定された量だけノズルが
上昇した後、ノズルはこの設定で指定した速度（mm/s）でZ間隔まで上昇を続けま
す。Z間隔を指定する目的は、次のポイントへ移動する途中にあるすべての障害物を
避けられるまでノズルが上昇できるようにすることにあります。103ページの「13 Z
Clearance」を参照してください。
範囲：30〜200（mm/s）
付録A、Typeメニューに関する参考情報（続き）付録A、Typeメニューに関する参考情報（続き）
Eシリーズ自動ディスペンシングシステム
95
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

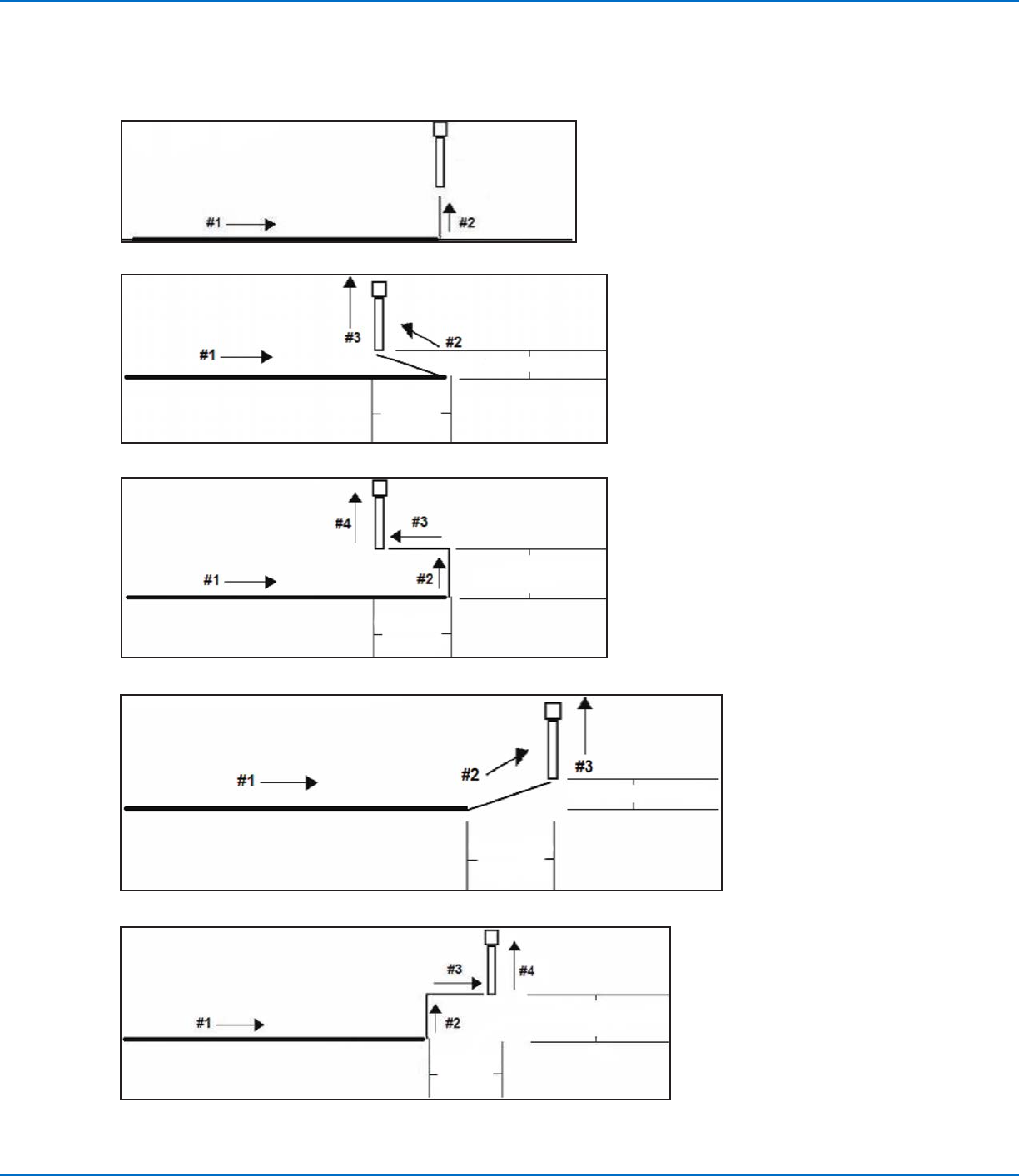

BacktrackSetupパラメーターの図解BacktrackSetupパラメーターの図解
付録A、Typeメニューに関する参考情報（続き）付録A、Typeメニューに関する参考情報（続き）
0または空白（Normal）
Backtrack Gap
1 (Back)
Backtrack Gap
Backtrack
Length
2 (Square Back)
Backtrack Gap
Backtrack
Length
3 (Forward)
Backtrack Gap
Backtrack
Length
4 (Square Forward)
Backtrack Gap
Backtrack
Length
Eシリーズ自動ディスペンシングシステム
96
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
06Circle
Circle
------------------------------
[F1] 3-Point [F2] Center Point
------------------------------
Circle 1/5
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
[F1] OK [F2] Next [F3] Current
Circle 2/5
------------------------------
Circle Speed: 10.0 mm/s
Diameter: 0.00 mm
Start Angle: 0.0 deg
End Angle: 360.0 deg
[F1] OK [F2] Next
Circle 3/5
------------------------------
Pre-move Delay: 0.00 s
Settling Distance: 0.00 mm
Shutoff Distance: 0.00 mm
Shutoff Delay: 0.00 s
Dwell Time: 0.00 s
[F1] OK [F2] Next
操作キー 機能
>
サークルを登録します。サークルは、サークル径上の3つのポイントを選択するか、あるいはサークルの中
心点ポイントを入力して作成します（67ページの「サークルを作成する方法」を参照してください）。
パラメーター 説明
Circle Speed サークルを形成する場合に、ノズルが移動する速度です。デフォルトの移動速度設定は
オーバーライドされます。
範囲：0.1〜400（mm/s）
Diameter サークルの直径です。
範囲：0.01〜400（mm）
Start Angle サークル中心からの角度（度数）です。ここからサークル形に塗布を開始します。デフ
ォルトの0度の設定は3時の位置になります。デフォルト：0（度）
範囲：0〜±360（度）
End Angle
Start Angleの値の後、塗布を停止する角度（度数）です。
デフォルト：0（度）
範囲：0〜10000（度）
• 反時計方向に塗布するには、正の値を入力します。
• 時計方向に塗布するには、負の値を入力します。
Pre-move Delay ディスペンサーが移動を開始する前に、サークルの開始点で開状態のままになる時間で
す。この遅延時間の設定により、液剤が流れ出すまで、ノズルがサークルに沿って移動
しないようにできます。範囲：0〜100（s）
Settling
Distance
ディスペンサーがオンになる前に、ロボットがサークルの開始位置から移動する距離で
す。この距離を設定することで、ロボットは加速に十分な時間をかけることができま
す。また、この距離は主に、サークルの開始位置に液剤が溜まり過ぎるのを避けるため
のものでもあります。
範囲：0〜100（mm）
Shuto󰮏
Distance
サークルの終わりで余分な液剤の塗布を行わないようにするため、ディスペンサーが閉
じるサークルの終わりまでの距離です。
範囲：0〜100（mm）
Shuto󰮏 Delay サークルの終わりで停止した後、ディスペンサーを開状態のままにする時間です。
範囲：0〜100（s）
Dwell Time ディスペンサーが閉じた後の、サークルの終わりでの遅延時間です。ノズルが次のポイ
ントに移動する前に、圧力が均等化されます。
範囲：0〜1000
次のページに続く
