Eシリーズ自動ディスペンシングシステム
109
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

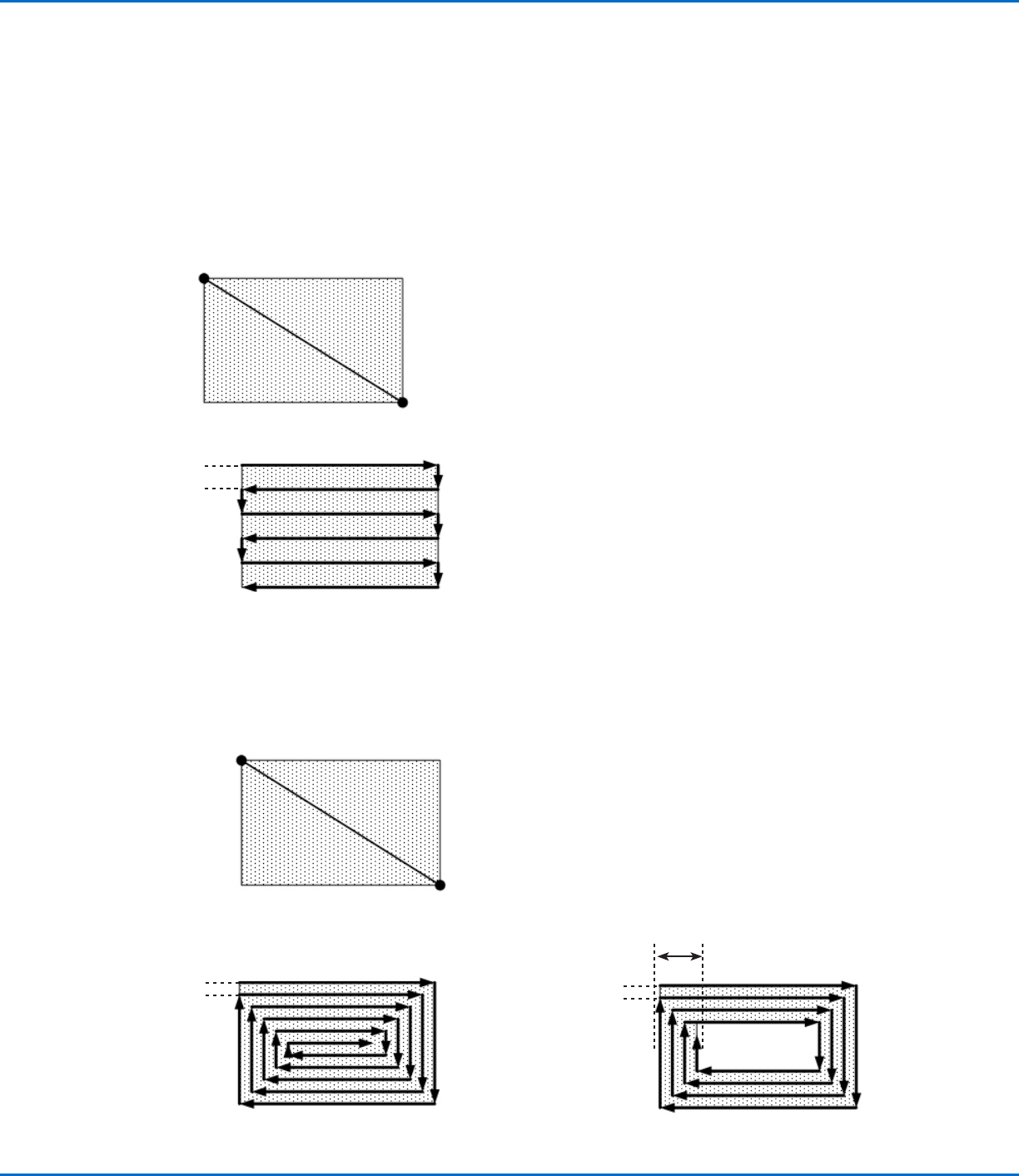

FillAreaType2.RectangleIn
このコマンドは、矩形の外側から中心に向かって、矩形の中にあるらせん状の軌道に沿ってノズルを移動し、定義されたエリアに
塗布します。Fill Area Rectangle Inコマンドの入力後、塗布するエリアの左上隅でLine Startポイントを入力し、同じエリアの右
下隅でLine Endポイントを入力します。
注記：回転矩形にはPolygon InまたはPolygon Outを使用してください。
Line Start
Line End
Fill Area
例：
幅 = 5 mm
バンド = 15 mm
幅 = 5 mm
幅 = 5、バンド = 0の場合のRectangle In 幅 = 5、バンド = 15の場合のRectangle In
付録A、Typeメニューに関する参考情報（続き）付録A、Typeメニューに関する参考情報（続き）
FillAreaパラメーターの図解FillAreaパラメーターの図解
FillAreaType1.Rectangle
このコマンドは、ノズルを（S字型の経路で）前後に移動させ、指定された幅で、定義された領域を埋めます。Fill Area
Rectangleコマンドの入力後、塗布するエリアの左上隅でLine Startポイントを入力し、同じエリアの右下隅でLine Endポイント
を入力します。
注記:
• 回転矩形にはPolygon InまたはPolygon Outを使用してください。
• バンド距離は、矩形の埋め型についてはサポートされていないため、無視されます。
Line Start
Line End
Fill Area
例：
幅 = 5 mm
幅 = 5の場合の矩形
Eシリーズ自動ディスペンシングシステム
110
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

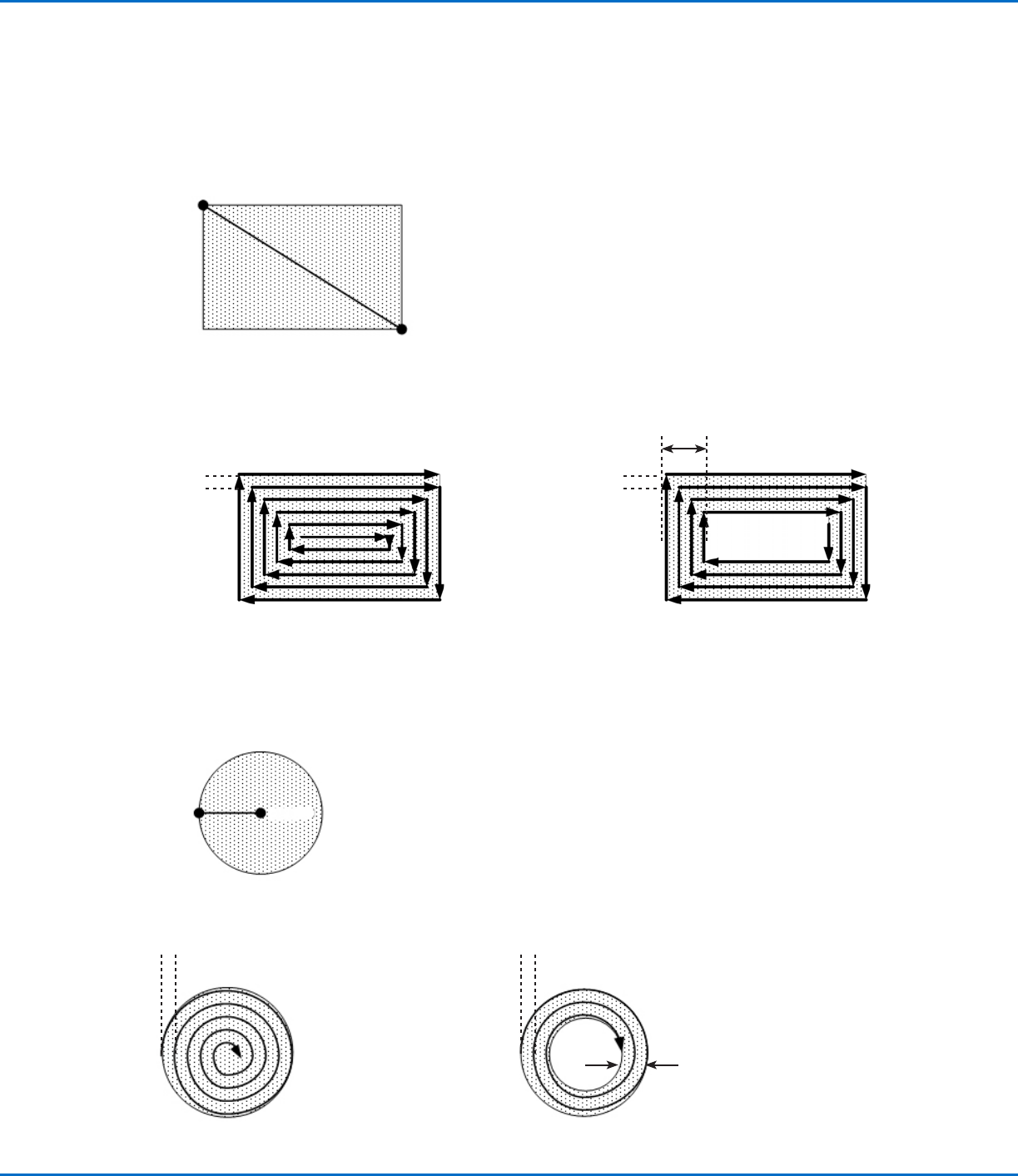

FillAreaType4.CircleIn
このコマンドは、円の外側から中心に向かうらせん状の軌道に沿ってノズルを移動し、定義されたエリアに塗布します。Fill Area
Circle Inコマンドの入力後、埋める円の外周上のポイントにノズルを移動し、その位置をLine Startポイントとして設定します。
次に、ノズルを円の中心へ真っ直ぐ移動し、その位置をLine Endポイントとして設定します。
Line Start
Line End
Fill Area
例：
幅 = 5 mm
バンド = 15 mm
幅 = 5 mm
幅 = 5、バンド = 0の場合のCircle In 幅 = 5、バンド = 15の場合のCircle In
付録A、Typeメニューに関する参考情報（続き）付録A、Typeメニューに関する参考情報（続き）
FillAreaType3.RectangleOut
このコマンドは、矩形の中心から外に向かって、矩形のらせん状の経路にノズルを移動し、矩状領域を埋めます。Fill Area
Rectangle Outコマンドの入力後、埋める領域の左上隅にLine Startポイントを設定し、その領域の右下隅にLine Endポイントを
設定します。
注記：回転矩形にはPolygon InまたはPolygon Outを使用してください。
Line Start
Line End
Fill Area
Rectangle Out when Width = 5 mm
例：
幅 = 5 mm
幅 = 5 mm
バンド = 15 mm
幅 = 5、バンド = 0の場合のRectangle Out 幅 = 5、バンド = 15の場合のRectangle Out
Eシリーズ自動ディスペンシングシステム
111
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

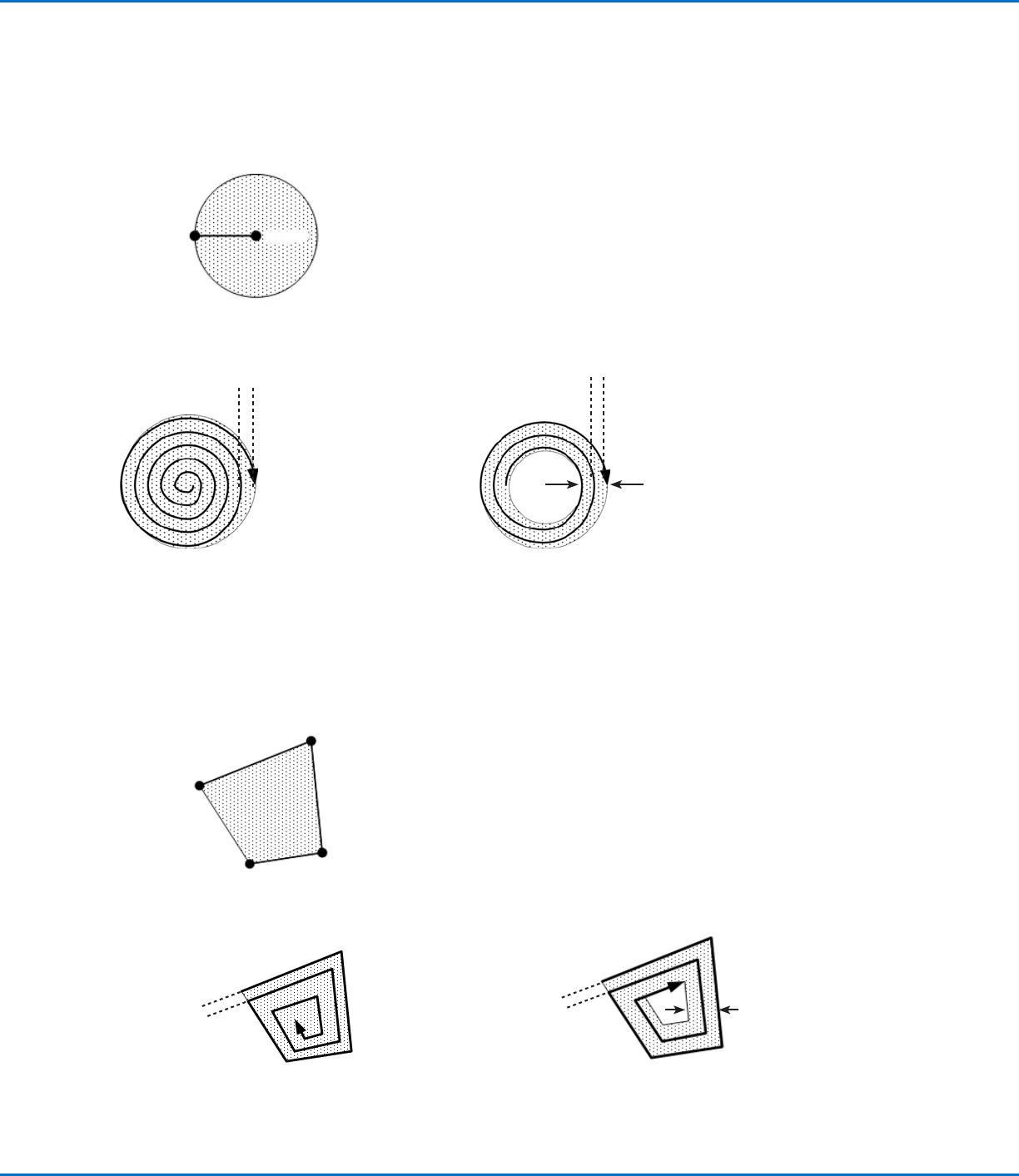

FillAreaType6.PolygonIn(OutertoInner)
このコマンドは、多角形の外側から中心に向かってスパイラル形の経路に沿ってノズルを移動させて、指定された範囲を塗布しま
す。 Polygon In コマンドを入力した後に、塗布する範囲の最初のコーナーの Line Start ポイント、Line Start の後の各コーナー
の Line Passing ポイント、および範囲の最後のコーナーの Line End ポイントを入力します。
注記：回転矩形にはPolygon InまたはPolygon Outを使用してください。
Line Start
Line End
Fill Area
Line Passing
Line Passing
例：
幅 = 5 mm
バンド = 15 mm
幅 = 5 mm
幅 = 5、バンド = 0の場合のPolygon In 幅 = 5、バンド = 15の場合のPolygon In
付録A、Typeメニューに関する参考情報（続き）付録A、Typeメニューに関する参考情報（続き）
FillAreaType5.CircleOut
このコマンドは、円の中心から外側に向かうらせん状の軌道に沿ってノズルを移動し、定義された円形バンド領域を埋めます。Fill
Area Circle Outコマンドの入力後、埋める円の中心にノズルを移動し、その位置をLine Startポイントとして設定します。次に、
ノズルを円の外周上へ真っ直ぐ移動し、その位置をLine Endポイントとして入力します。
Line Start
Line End
FillArea
例：
幅 = 5 mm
バンド = 15 mm
幅 = 5 mm
幅 = 5、バンド = 0の場合のCircle Out 幅 = 5、バンド = 15の場合のCircle Out
