Eシリーズ自動ディスペンシングシステム
48
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
プログラムに名前を設定する方法
すべてのプログラムに固有の名前を設定することが推奨されます。プログラムに名称が設定されていない場合には、システム
によってプログラムに名前を設定するよう促されます。プログラム名は15文字以内にする必要があります。プログラム名は、バ
ーコードスキャン機能に必須です。
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
# 操作キー ステップ ティー チペンダント表示
1
> >
• MENU1を押します。
• MOVE UP / DOWNを押し
て、PROGRAM NAMEに移動します。
• ENTERを押します。
[MENU 1] 1/2
01 Group Edit
02 Ex. Step & Repeat
03*Program Name
04 Axis Limit
05 Initialize Output
06 Jog Acceleration
07 Teach Move Z Clearance
2
> >
• X移動ボタンを押すと文字の左右に移動
します。Y移動ボタンを押すと上下に移動
します。
• ENTERを押すと、文字を選択します。
• CLEARを押すと、文字を消去します。
• F 1 を 押 し て 、保 存 し 、終 了 し ま す 。
Program Name
-----------------------------
EXAMPLE
-----------------------------
0123456789-._
ABCDEFGHIJKLM
NOPQRSTUVWXYZ
[F1] OK
プログラムとコマンドの使用方法（続き）
Eシリーズ自動ディスペンシングシステム
49
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。
プログラムをクリアする方法とコピーする方法
プログラム番号01から99は、使用されている場合（プログラムがすでにある状態）または空いている場合（プログラムがまだ
無い状態）があります。現在展開されているプログラムの内容は削除可能であり、またその内容を新しいプログラム番号にコピ
ーすることもできます。プログラムの内容を新しいプログラム番号にコピーすると、コピー先のプログラムの内容は上書きされ
ます。
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
クリアする、あるいはコピーするプログラムが現在展開されていること。47ページの「プログラムを展開する方法と実行する
方法」を参照してください。
# 操作キー ステップ ティー チペンダント表示
1
> >
• MENU1を押します。
• MOVE UP / DOWNを押して、UTILITY
MENUに移動します。
• ENTERを押します。
[MENU 1] 2/2
08*Utility Menu
09 Diagnostic
2
>
• MOVE UP / DOWNを押し
て、PROGRAMに移動します。
• ENTERを押します。
[UTILITY] 1/1
01*Program
02 Memory
03 Key Beep
04 Online Signals
05 Barcode Scanner
06 System Lockout
3
または >
• 1 CLEARを押すと、現在のプログラムのす
べてのアドレスが クリアされます。
• 2 COPYを押すと、現在のプログラムがコ
ピーされます。
• F1を押して続行します。
Program Utility
Program 1
------------------------------
1 Clear
2 Copy
Select: _
[F1] OK
4
または
• 1（Clear）を押すと、システムは確認を
• 求めます。
• F1を押すとクリアを承諾します。F2を押す
とクリアを取り消します。
Program Utility
------------------------------
Clear Program 1
[F1] Yes [F2] No
5
xx>
• 2（Copy）を押すと、システムはコピー先の
プログラム番号を求めます（プログラム番
号1〜99）。
• F1を押すと、プログラムの内容すべてが選
択されたプログラム番号にコピーされます。
注 記：コピー 先のプログラムが 空で 無い場
合、プログラムの内容はコピーされるプログ
ラムによって上 書きされます。
Program Utility
-----------------------------
Copy Program 1 To: _
[F1] OK
プログラムとコマンドの使用方法（続き）
Eシリーズ自動ディスペンシングシステム
50
www.nordsonefd.com/jp japan@nordsonefd.com +81-03-5762-2760 ノードソンEFDは、世界中で液剤塗布装置の販売・サービスを行なっております。

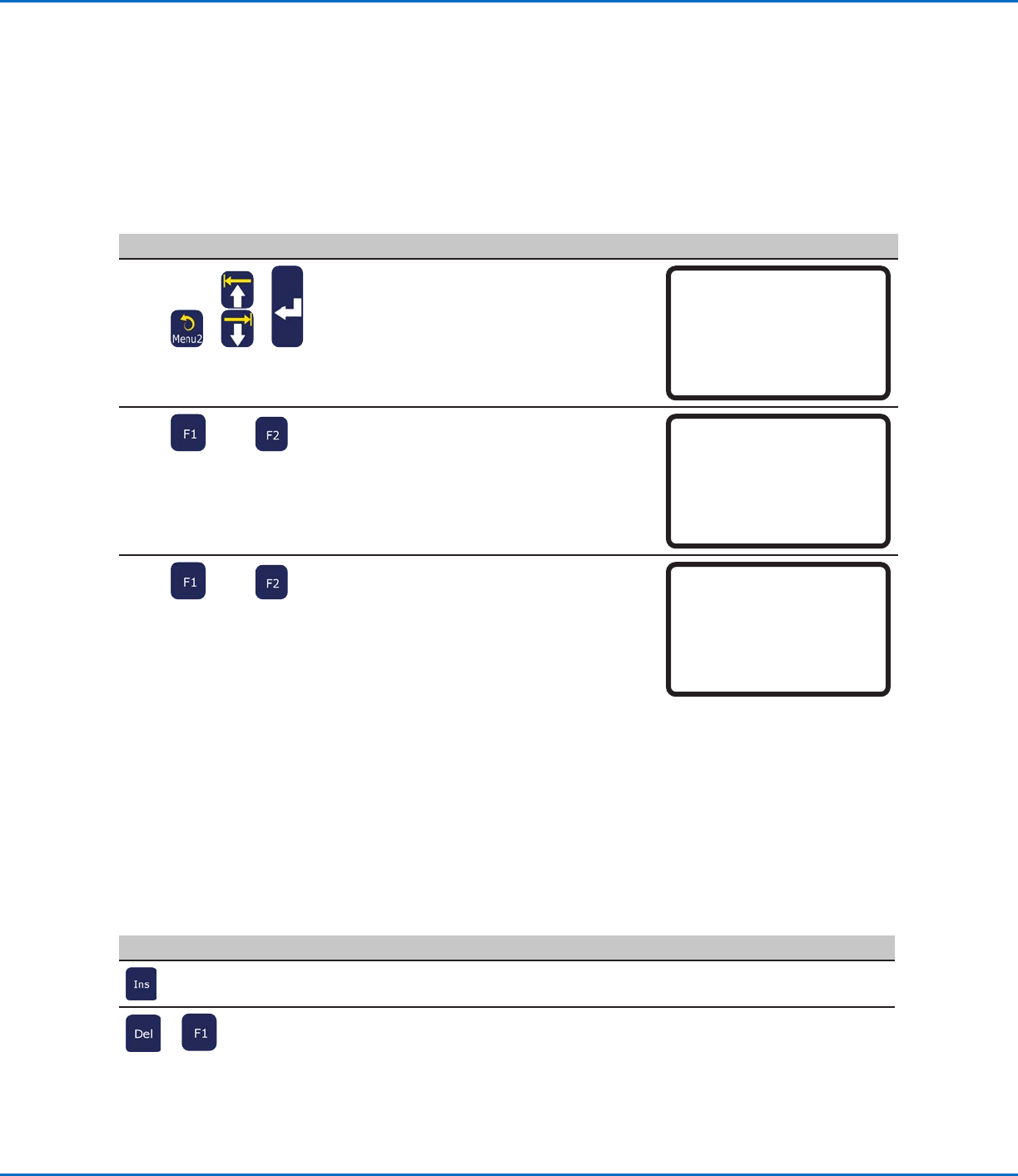

特定のアドレスまたは特定のラベルにジャンプする方法
塗布プログラムの特定のアドレス行または特定のラベル番号に一気に移動するには、ジャンプ機能を使用します。
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
編集対象のプログラムが現在展開されていること。47ページの「プログラムを展開する方法と実行する方法」を参照してく
ださい。
# 操作キー ステップ ティー チペンダント表示
1
> >
• MENU 2を押します。
• MOVE UP / DOWNを押して、JUMPに
移 動します。
• ENTERを押します。
[MENU 2] 1/1
01 Coordinate Absolute Move
02 Coordinate Relative Move
03 Undo Command
04 Redo Command
05 Park Position
06*Jump
2
または
• 特定のアドレスにジャンプするには、数値キ
ーでアドレスを入力して、F1を押します。
• ラベルにジャンプするには、F2を押しま
す。Jump Label画面が表示されます。
Jump
------------------------------
Address: 1267
[F1] OK [F2] Label
3
または
• 特定のラベルにジャンプするには、数値キ
ーでラベル番号を入力して、F1を押します。
• Jump to Address画面に戻るには、F2を
押します。
Jump
------------------------------
Label: 9999
[F1] OK [F2] Address
プログラムとコマンドの使用方法（続き）
コマンドを挿入または削除する方法
前提条件
システムがTeachモードに設定されていること。46ページの「RunモードからTeachモードに切り替える方法」を参照して
ください 。
編集対象のプログラムが現在展開されていること。47ページの「プログラムを展開する方法と実行する方法」を参照してく
ださい。
操作キー 機能
コマンドを挿入するには、INSを押します。ディスプレイに現在表示されているコマンドはアドレスをひと
つ分繰り上げ、新しい空のアドレスが現在アドレスに挿入されます。
>
コマンドを削 除するには 、そのコマンドがティー チペンダントディスプレイに表 示されていることを確 認
して、DEL > F1を押します。
